SS-400-007
6
I56-3620-100

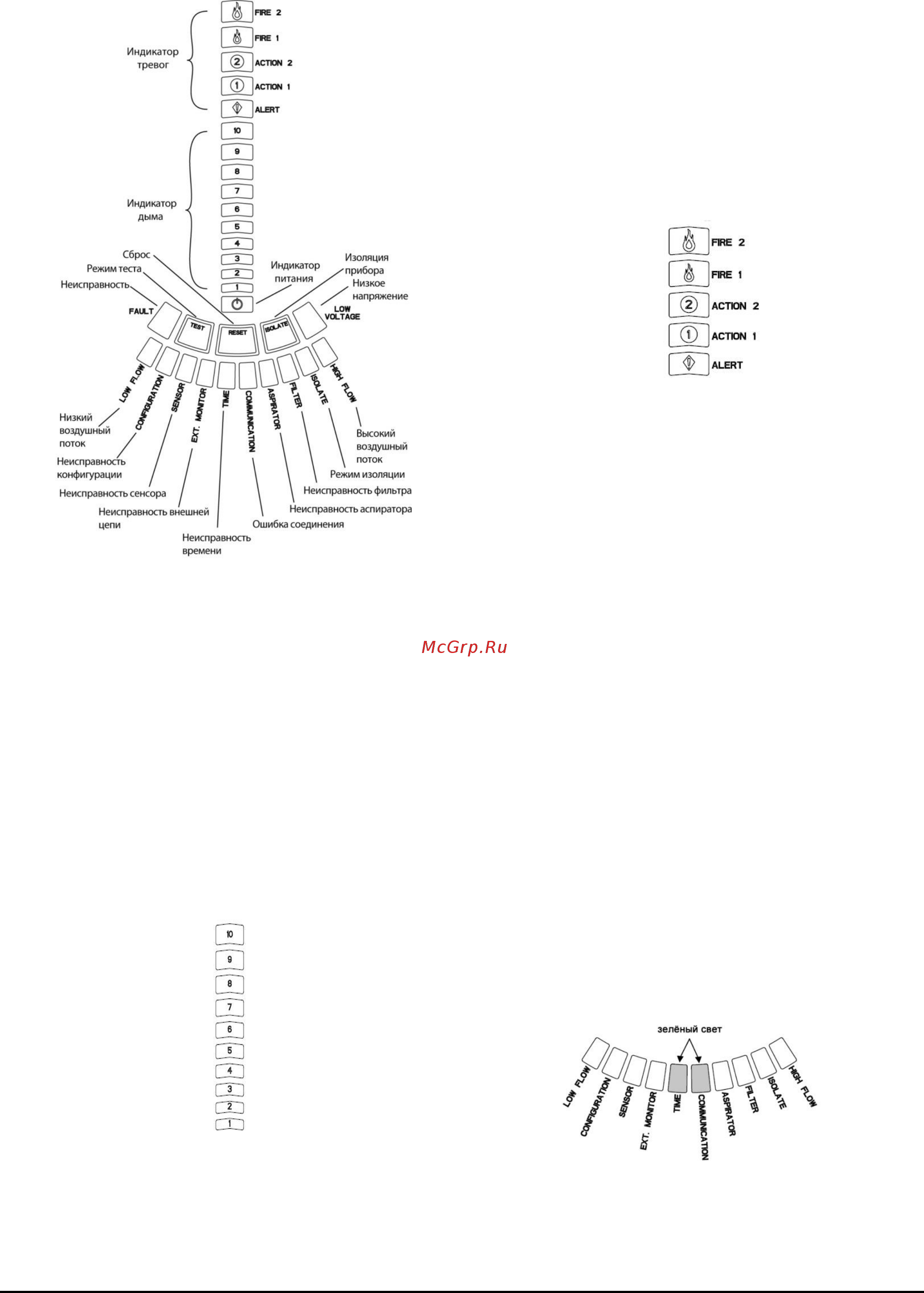

Рис. 4 Фальшпанель
УСТАНОВКА ФАЛЬШПАНЕЛИ
Фальшпанель (Interface Card) устанавливается на фронтальной
стороне извещателя. Для ее установки сначала вставьте
фальшпанель в нижний карман, затем под каждый крепежный
крючок. При необходимости воспользуйтесь отверткой с плоским
жалом для аккуратной посадки карты под каждый из крючков.
Фальшпанель достаточно гибкая, что позволяет изгибать ее в
процессе установки. Фальшпанель доступна на разных языках.
ИНДИКАТОР ЧАСТИЦ ДЫМА
Индикатор дыма (рис.5) состоит из 10 светодиодных сегментов
желтого цвета, которые соответствуют текущему уровню
обнаруженных частиц дыма. Светодиоды загораются
последовательно от 1 до 10, начиная с нижней части дисплея, и
передвигаются вверх при увеличении количества обнаруженных
частиц в воздухе. Каждый сегмент соответствует увеличению
количества обнаруженных частиц в воздухе на 10%.
Рис.5 Индикатор частиц дыма
ИНДИКАТОР ТРЕВОГ
Индикатор тревог состоит из пяти красных светодиодных
сегментов, каждый из которых соответствует определѐнному
уровню тревоги (рис.6). Эти светодиодные индикаторы
расположены сразу над индикаторами дыма. Сегменты индикатора
загораются последовательно снизу вверх, указывая на осложнение
ситуации на объекте. Уровни тревог имеют установленные
значения по умолчанию (см.табл.3). Эти значения могут быть
изменены при помощи программного обеспечения PipeIQ™.
Каждый из этих уровней тревог управляет релейным выходом. При
достижении порога срабатывания загорается соответствующий
сегмент индикатора и активизируется соответствующее реле.
Уровни тревог и связанные с ними релейные выходы могут быть
запрограммированы как с запоминанием активированного
состояния, так и с самосбросом, кроме этого для каждого уровня
программируется время задержки от 0 до 60 секунд. Диапазон
значений для каждого уровня показан в табл.3
Рис.6 Индикатор тревог
ИНДИКАТОР ВОЗДУШНОГО ПОТОКА/ НЕИСПРАВНОСТИ
FAAST использует ультразвуковой способ контроля потока воздуха
и наглядно отображает его значение на дисплее в режиме
реального времени. Индикатор воздушного потока/ неисправности
состоит из 10-ти двухцветных светодиодных сегментов и работает
в одном из двух режимов.
Неисправность по воздушному потоку выдается при увеличении
или уменьшении воздушного потока на 20% и более. Зелѐными
сегментами отображается, насколько близко текущее значение
воздушного потока приблизилось к этим границам. Во время
нормальной работы два соседних сегмента светятся зеленым и
отображают текущее состояние воздушного потока поступающего в
извещатель. Когда воздушный поток в норме, два зеленых
сегмента располагаются в центре индикатора на уровнях 5 и 6 (см.
рис. 7). При увеличении или уменьшении скорости воздушного
потока зеленые сегменты двигаются соответственно вправо или
влево. Самый крайний сегмент с левой стороны означает
уменьшение воздушного потока на 20%. И наоборот, самый
крайний правый сегмент – увеличение потока на 20%.
Неисправность по воздушному потоку выдается в течение 3 минут
при достижении этих границ с активацией реле Незначительной
неисправности. При увеличении или уменьшении скорости
воздушного потока на 50% и более от нормального значения
сообщение о неисправности выдаѐтся незамедлительно с
активацией реле Серьѐзной неисправности. При этом загорается
желтый индикатор FAULT (Неисправность) и соответствующий
сегмент HIGH FLOW или LOW FLOW, также жѐлтым цветом.
Обозначения видов неисправности
Виды возможных неисправностей извещателя обозначены под
сегментами индикатора воздушного потока/ неисправности.
Рис.7 Индикация воздушного потока в норме
