РуКОвОДСТвО пО эКСплуАТАцИИ

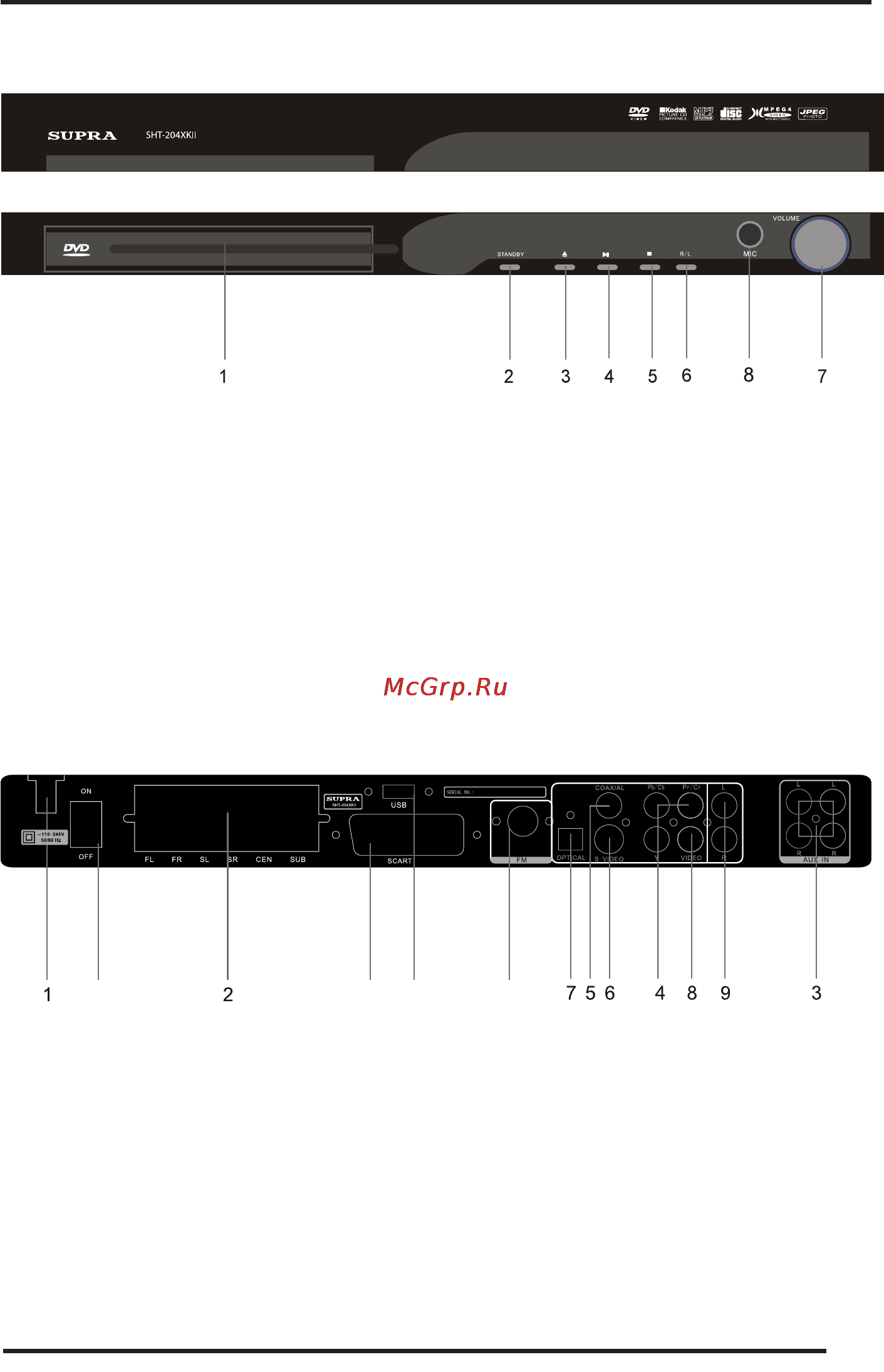

ПеРеДнЯЯ ПАнеЛЬ

1. Лоток для диска

2. Кнопка включения/перехода в режим ожидания

3. Кнопка открытия/закрытия лотка для диска

4. Кнопка начала воспроизведения/паузы

5. Кнопка остановки

6. Кнопка выбора правого/левого аудиоканала

7. Регулятор уровня громкости

8. Гнездо для микрофона

ЗАДнЯЯ стенКА

1. Кабель питания сетевой (110-240 В)

2. Аудиовыход (5.1 CH OUTPUT): FL – выход на пе-

реднюю левую колонку, SL – выход на боковую

левую колонку, FR – выход на переднюю пра-

вую колонку, SR – выход на боковую правую

колонку, CEN – выход на центральную колон-

ку, SUB – выход на сабвуфер

3. Разъем для подключения внешнего источника

4. Видеовыходы компонентных сигналов Y Pb/Cb Pr/Cr

5. COAXIAL – цифровой коаксиальный аудио выход

6. Видео выход S-VIDEO

7. OPTICAL - оптический цифровой выход

8. Композитный видео выход

9. Аудиовыход (правый и левый аудиоканалы)

10. Разъем SCART

11. Гнездо антенн FM/ AM

12. Тумблер включения/отключения питания

13. Разъем USB для подключения накопителей
