ПОДКЛЮЧение

АУДиО/виДеО ПОДКЛЮЧение К КинесКОПнОМУ теЛевиЗОРУ иЛи МОнитОРУ ПК

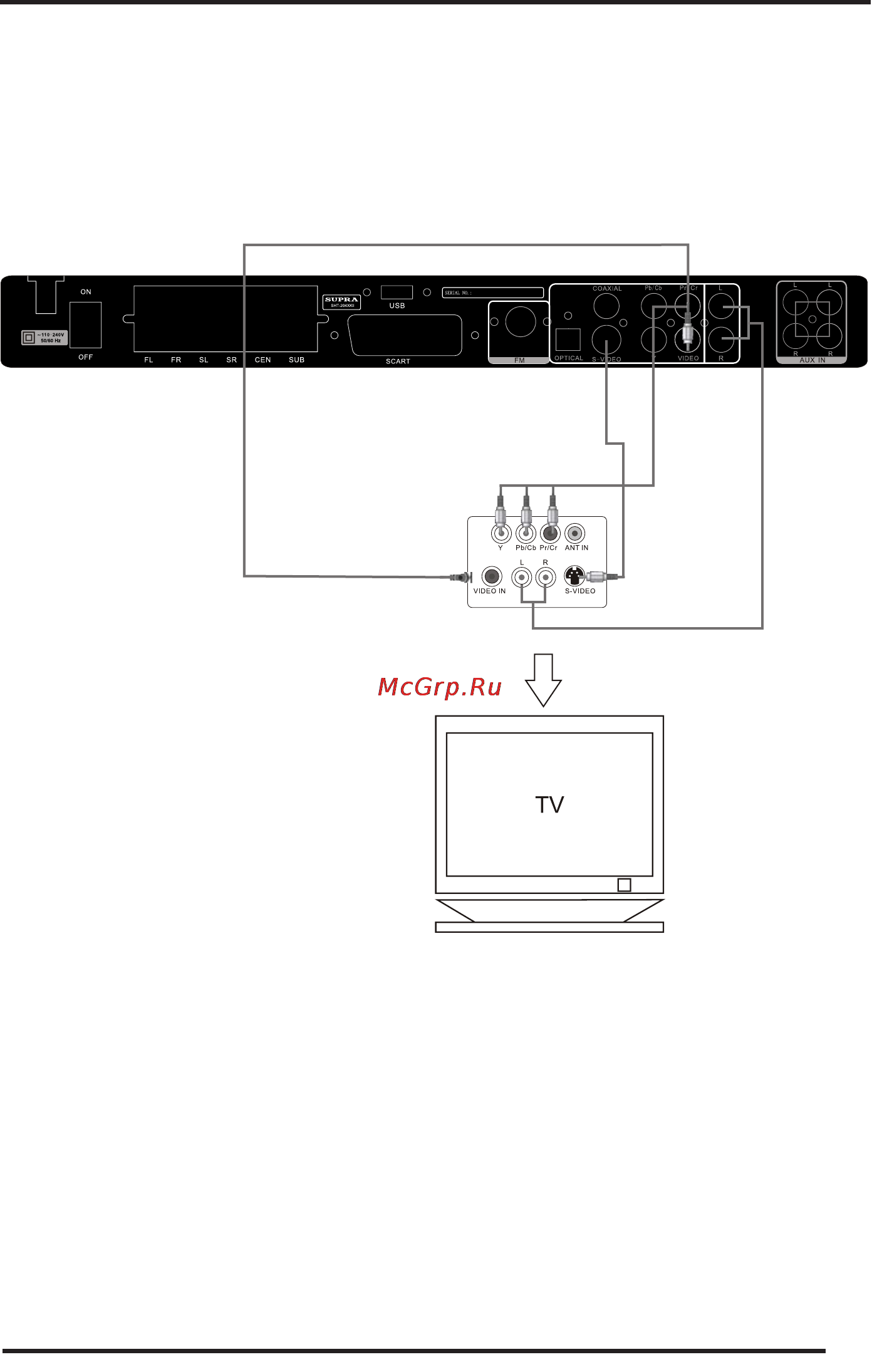

Один конец аудио/видео кабеля (с тремя штекерами: желтым, красным и белым) нужно подсоединить к

задней стороне устройства (смотрите рисунок), а другой конец кабеля – к разъему AV телевизора, кото-

рый может находиться спереди, сзади или сбоку.

9

Синий/Красный/Зеленый штекера Y Pb/Cb Pr/Cr к разъемам с соответствую-Y Pb/Cb Pr/Cr к разъемам с соответствую- Pb/Cb Pr/Cr к разъемам с соответствую-Pb/Cb Pr/Cr к разъемам с соответствую-/Cb Pr/Cr к разъемам с соответствую-Cb Pr/Cr к разъемам с соответствую- Pr/Cr к разъемам с соответствую-Pr/Cr к разъемам с соответствую-/Cr к разъемам с соответствую-Cr к разъемам с соответствую- к разъемам с соответствую-

щими цветами компонентного входа телевизора или соединение по кабелю
