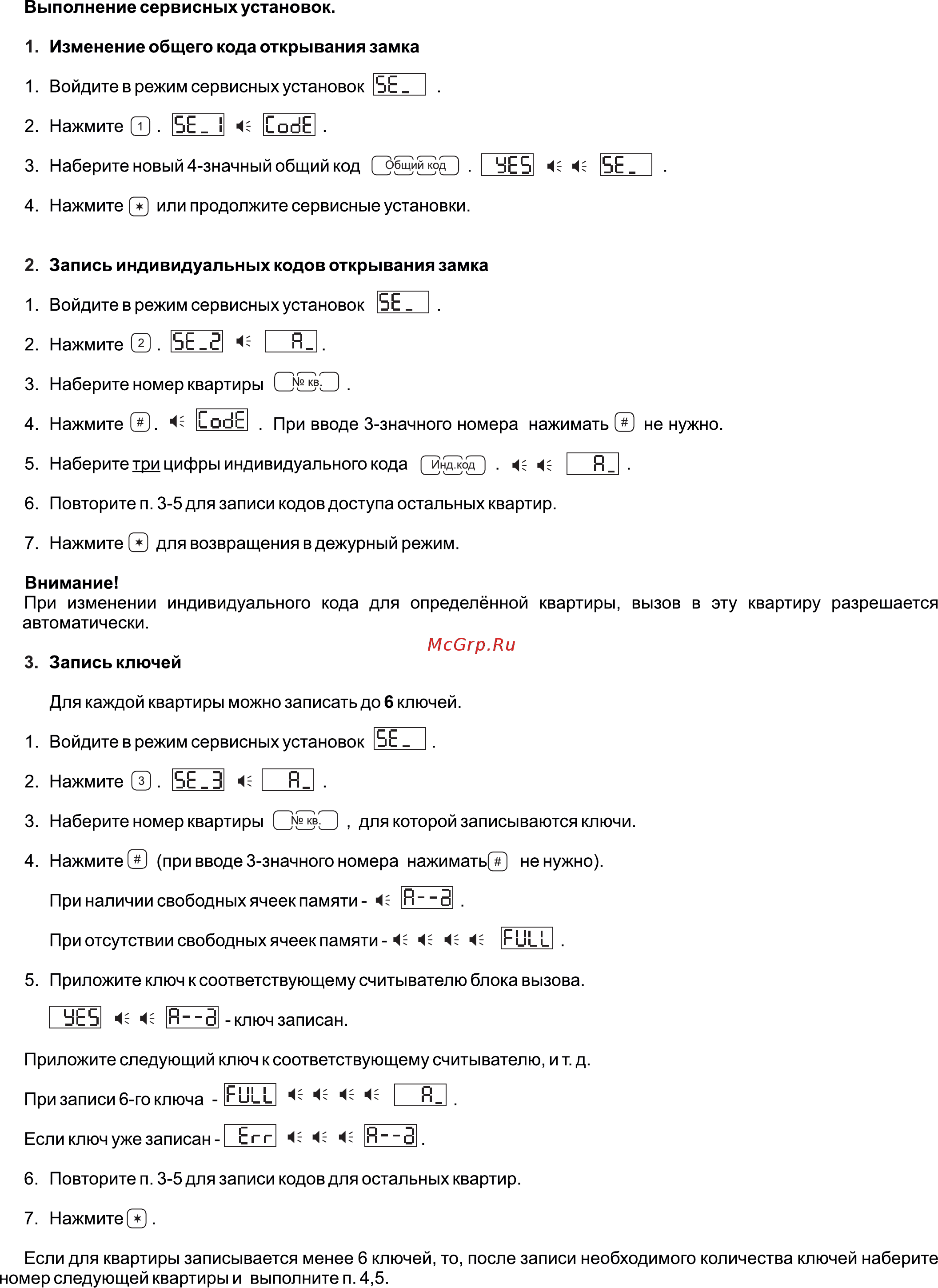

Выполнение сервисных установок 1 Изменение общего кода открывания замка 1 Войдите в режим сервисных установок 5Е 2 Нажмите Q БЕ l 4í EodE 3 Наберите новый 4 значный общий код I UE 5 4í 4í БЕ 4 Нажмите или продолжите сервисные установки 2 Запись индивидуальных кодов открывания замка 1 Войдите в режим сервисных установок SE 2 Нажмите БЕ Е 4J R 3 Наберите номер квартиры 4 Нажмите IE odEl При вводе 3 значного номера нажимать ненужно 5 Наберитетри цифры индивидуального кода 4i 4J R 6 Повторите п 3 5 для записи кодов доступа остальных квартир 7 Нажмите для возвращения вдежурный режим Внимание При изменении индивидуального кода для определённой квартиры вызов в эту квартиру разрешается автоматически 3 Запись ключей Для каждой квартиры можно записать до 6 ключей 1 Войдите в режим сервисных установок БЕ 2 Нажмите БЕ 3 4 R 3 Наберите номер квартиры N7KB для которой записываются ключи 4 Нажмите при вводе 3 значного номера нажимать ненужно При наличии свободных ячеек памяти 4i R 5 При отсутствии свободных ячеек памяти 4i 4i 4i 4i FULL 5 Приложите ключ к соответствующему считывателю блока вызова I БЕБ 4 4 R 3 ключ записан Приложите следующий ключ к соответствующему считывателю ит д При записи 6 го ключа IEULLI 4i 4i 4i 4i R Если ключ уже записан I Err 4i 45 4i R d 6 Повторите n 3 5 для записи кодов для остальных квартир 7 Нажмите Если для квартиры записывается менее 6 ключей то после записи необходимого количества ключей наберите номер следующей квартиры и выполните п 4 5
