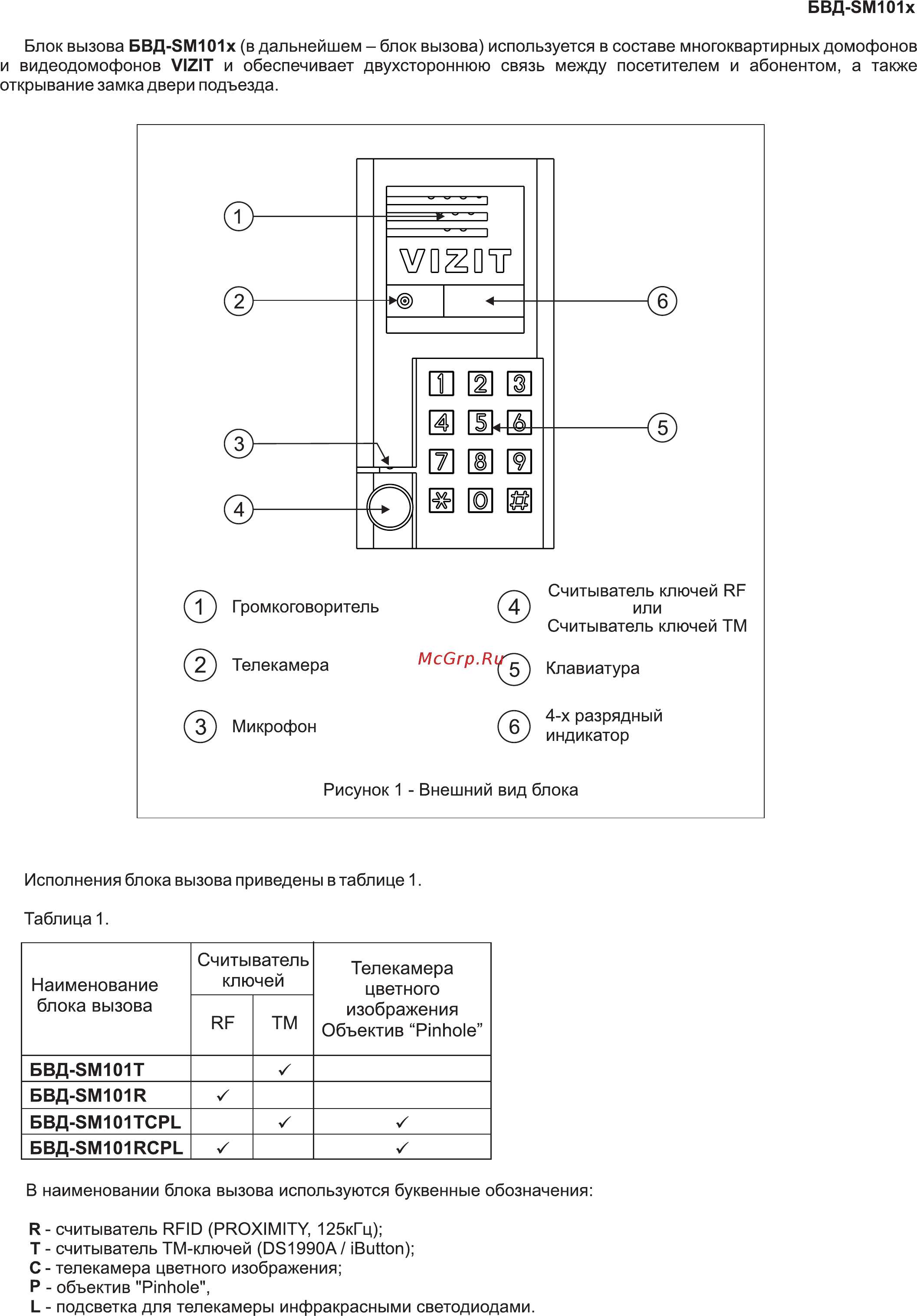

БВД SMIOIx Блок вызова БВД 8М101х в дальнейшем блок вызова используется в составе многоквартирных домофонов и видеодомофонов VIZIT и обеспечивает двухстороннюю связь между посетителем и абонентом а также открывание замка двери подъезда Исполнения блока вызова приведены в таблице 1 Таблица 1 Наименование блока вызова Считыватель ключей RF БВД 8М101Т тм Телекамера цветного изображения Объектив Pinhole z БВД SMIOIR БВД SMIOITCPL БВД SMIOIRCPL z z В наименовании блока вызова используются буквенные обозначения R считыватель RFID PROXIMITY 125кГц Т считыватель ТМ ключей DS1990A Button С телекамера цветного изображения Р объектив Pinhole L подсветка для телекамеры инфракрасными светодиодами
