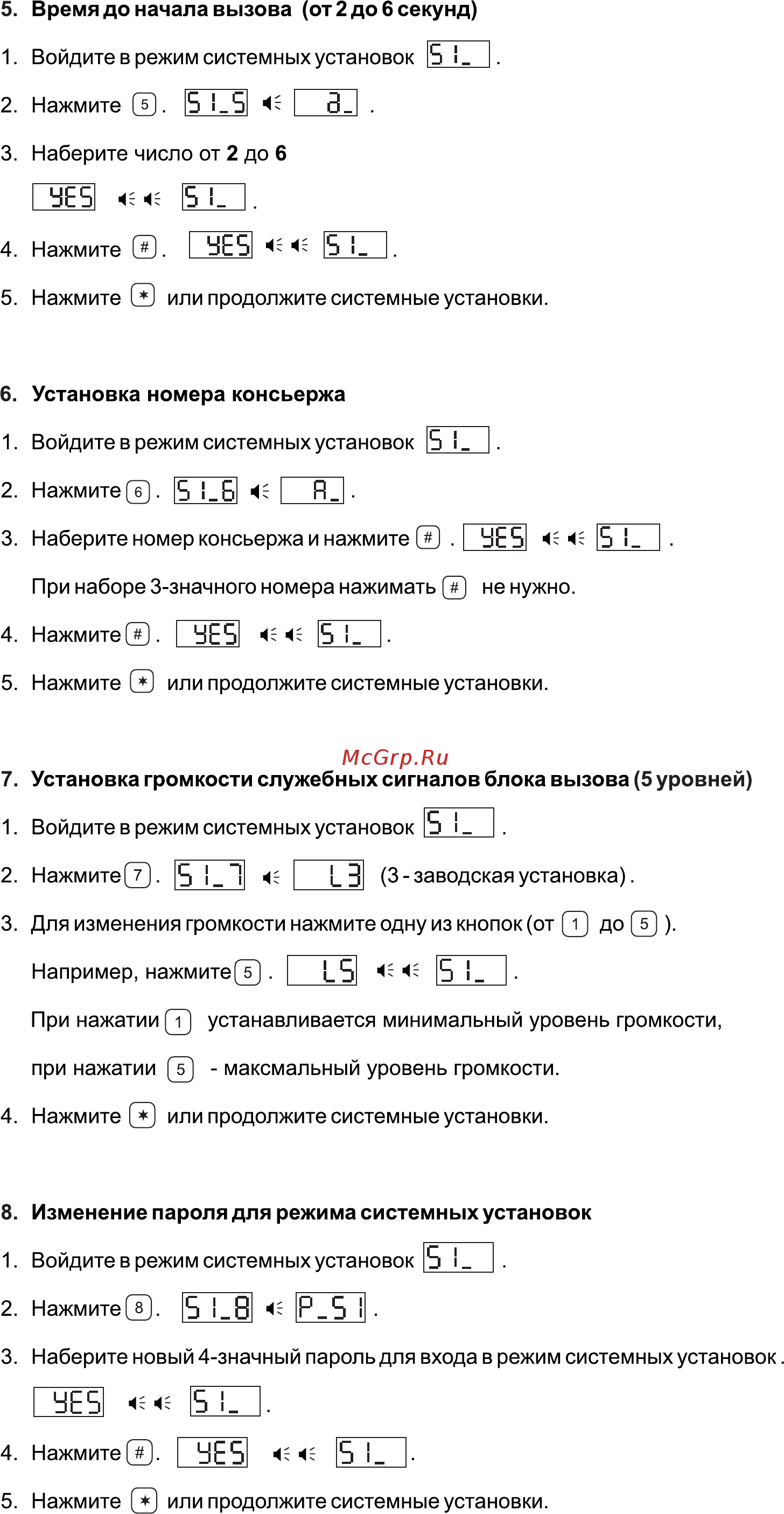

5 Время до начала вызова от 2 до 6 секунд 1 Войдите в режим системных установок 5 I 2 Нажмите Б Б 3 3 Наберите число от 2 до 6 4 Нажмите I ЕБ Б 1 5 Нажмите или продолжите системные установки 6 Установка номера консьержа 1 Войдите в режим системных установок Б 2 Нажмите 5 Б 5 I Я 3 Наберите номер консьержа и нажмите 5ЕБ Б При наборе 3 значного номера нажимать не нужно 4 Нажмите 5ЕБ 5 I 5 Нажмите или продолжите системные установки 7 Установка громкости служебных сигналов блока вызова 5 уровней 1 Войдите в режим системных установок Б 2 Нажмите 5 1 1 Б 3 3 заводская установка 3 Для изменения громкости нажмите одну из кнопок от до Например нажмите ББ5I При нажатии устанавливается минимальный уровень громкости при нажатии максмальный уровень громкости 4 Нажмите или продолжите системные установки 8 Изменение пароля для режима системных установок 1 Войдите в режим системных установок р 2 Нажмите Б В Р Б I 3 Наберите новый 4 значный пароль для входа в режим системных установок та в 4 Нажмите НЕБ БI 5 Нажмите или продолжите системные установки
