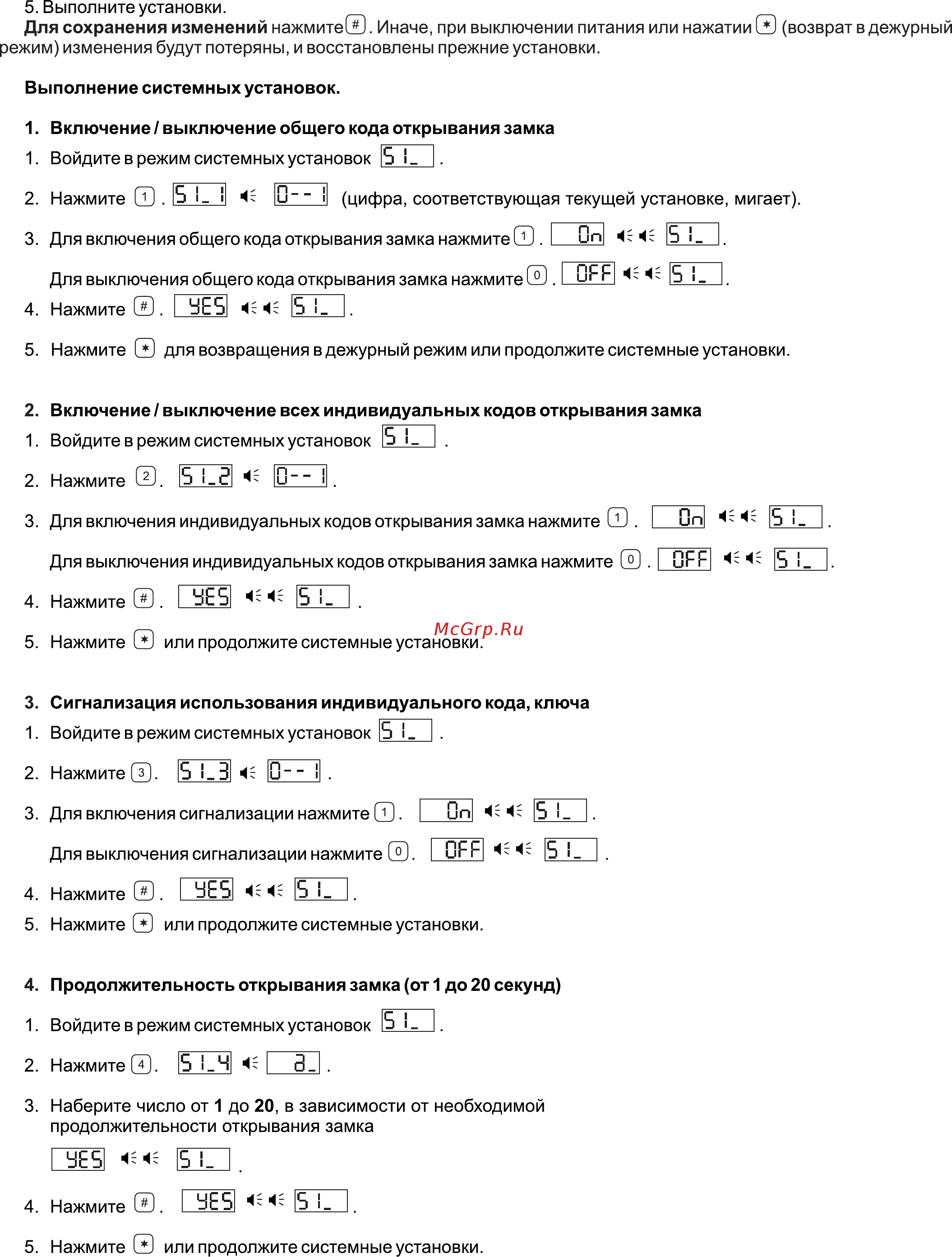

5 Выполните установки Для сохранения изменений нажмите Иначе при выключении питания или нажатии 0 возврат в дежурный режим изменения будут потеряны и восстановлены прежние установки Выполнение системных установок 1 Включение выключение общего кода открывания замка 1 Войдите в режим системных установок 5 L 2 Нажмите И I5 L l 4 lu I цифра соответствующая текущей установке мигает 3 Для включения общего кода открывания замка нажмите И I 0nl 4i 4i Б l I Для выключения общего кода открывания замка нажмите ЕЛЕЕ IS I I 4 Нажмите ЕЛЕЕ 4 4 Е L I 5 Нажмите для возвращения в дежурный режим или продолжите системные установки 2 Включение выключение всех индивидуальных кодов открывания замка 1 Войдите в режим системных установок 5 l 2 Нажмите Б LEI 4 Ю 3 Для включения индивидуальных кодов открывания замка нажмите И I ип 4 4 S L I Для выключения индивидуальных кодов открывания замка нажмите uFF 4 4S 5 L 4 Нажмите I 5 5 L 5 Нажмите или продолжите системные установки 3 Сигнализация использования индивидуального кода ключа 1 Войдите в режим системных установок 5 I 2 Нажмите 5 3 4 и 3 Для включения сигнализации нажмите ип 4 4 БЗЕЕ Для выключения сигнализации нажмите I ОЕF 4 4 5 4 Нажмите I Е Е5 46 4 5 5 Нажмите или продолжите системные установки 4 Продолжительность открывания замка от 1 до 20 секунд 1 Войдите в режим системных установок Б I 2 Нажмите 5 Ч 4 8 3 Наберите число от 1 до 20 в зависимости от необходимой продолжительности открывания замка ЕЗ 4 Нажмите ЕНЕЕ ЕЮ 5 Нажмите или продолжите системные установки
