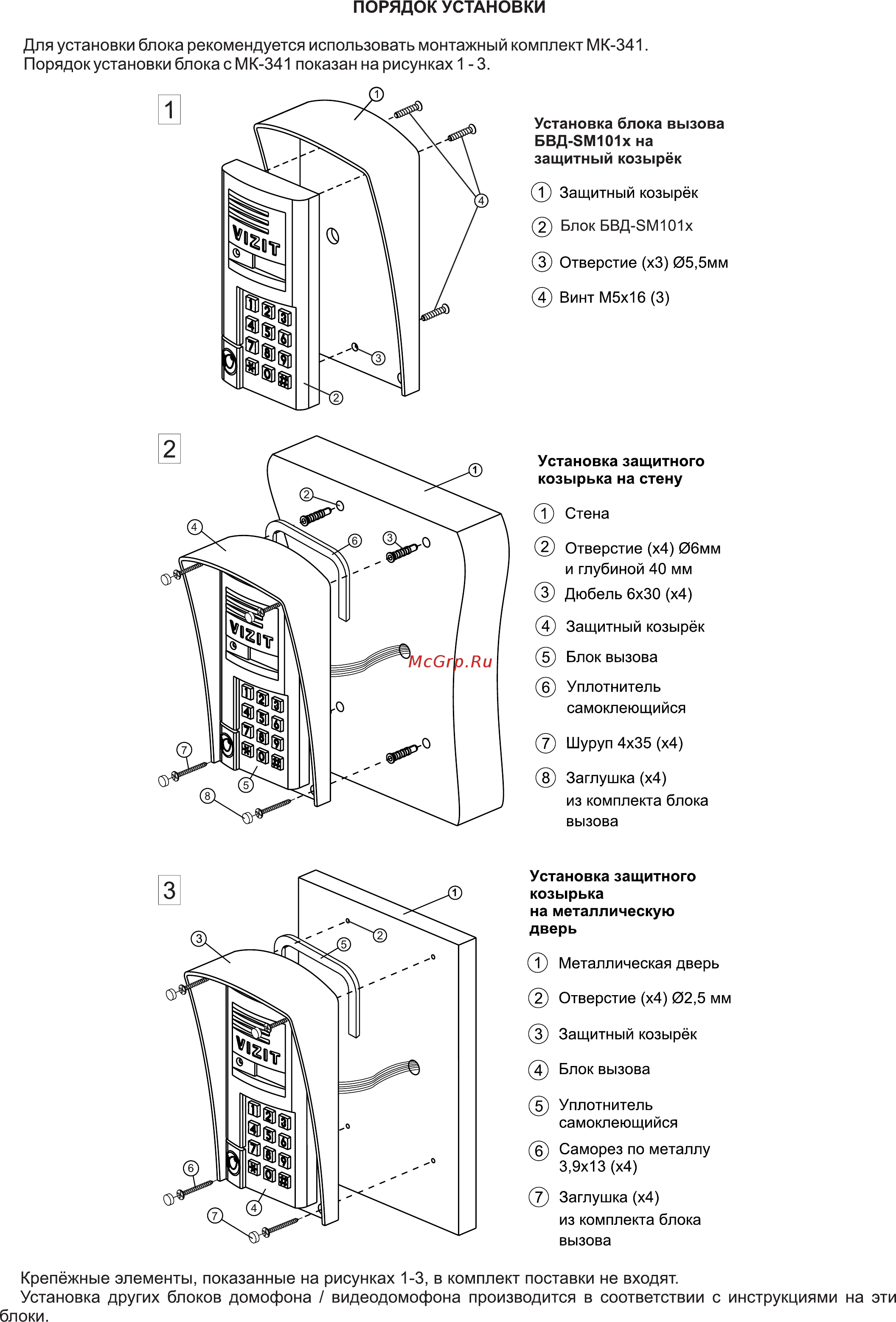

ПОРЯДОК УСТАНОВКИ Для установки блока рекомендуется использовать монтажный комплект МК 341 ПорядокустановкиблокасМК 341 показан на рисунках 1 3 Установка блока вызова БВД 5М101хна защитный козырёк Защитный козырёк 2 Блок БВД ЗМ101х з Отверстие хЗ 05 5мм 4 Винт М5х16 3 Установка защитного козырька на стену Стена Отверстие х4 06мм и глубиной 40 мм Дюбель 6x30 х4 4 Защитный козырёк 5 Блок вызова б Уплотнитель самоклеющийся 7 Шуруп 4x35 х4 Заглушка х4 из комплекта блока вызова Установка защитного козырька на металлическую дверь Металлическая дверь 2 Отверстие х4 02 5 мм З Защитный козырёк 4 Блок вызова 5 Уплотнитель самоклеющийся б Саморез по металлу 3 9x13 х4 7 Заглушка х4 из комплекта блока вызова Крепёжные элементы показанные на рисунках 1 3 в комплект поставки не входят Установка других блоков домофона видеодомофона производится в соответствии с инструкциями на эти блоки
