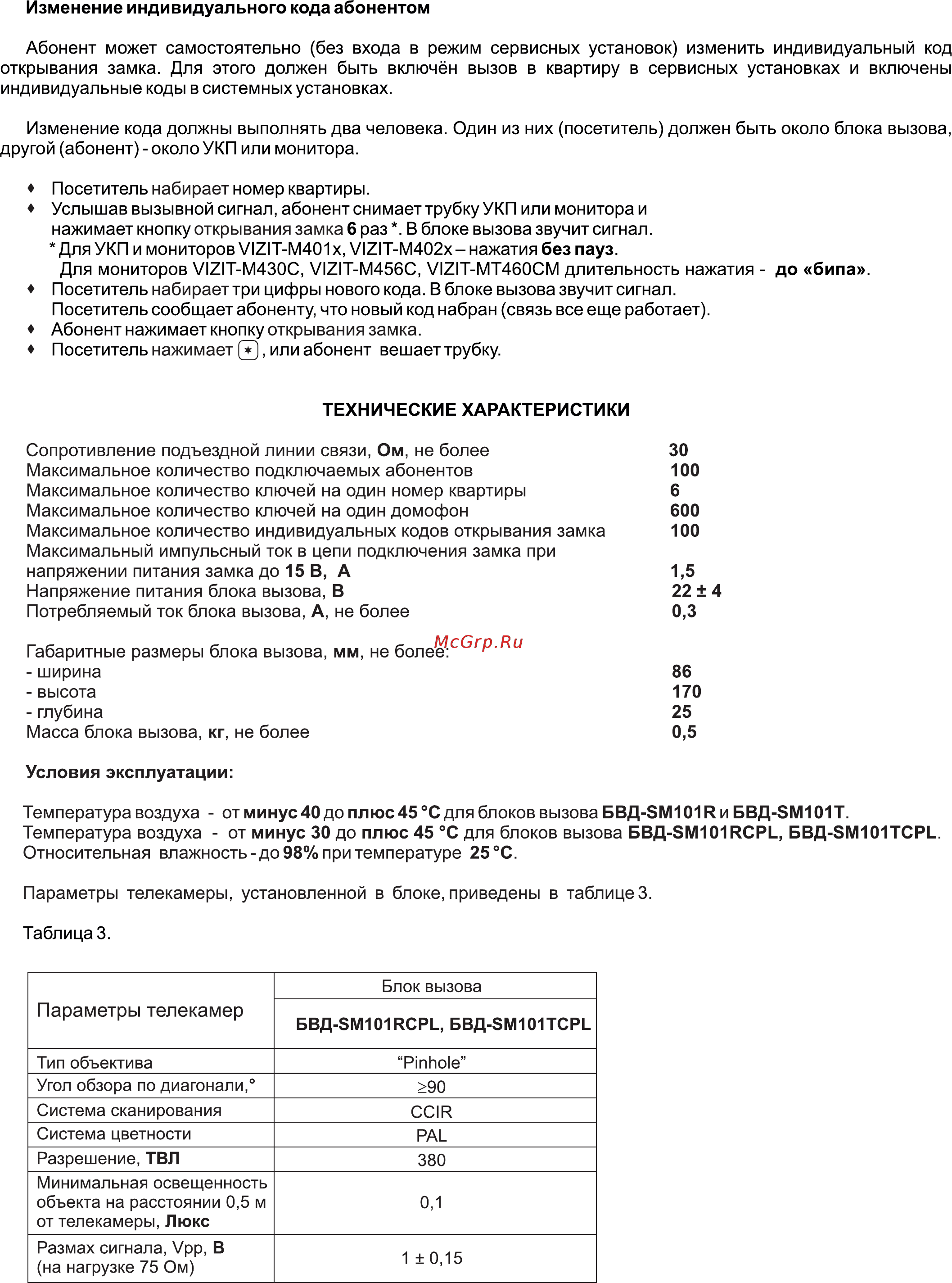

Изменение индивидуального кода абонентом Абонент может самостоятельно без входа в режим сервисных установок изменить индивидуальный код открывания замка Для этого должен быть включён вызов в квартиру в сервисных установках и включены индивидуальные коды в системных установках Изменение кода должны выполнять два человека Один из них посетитель должен быть около блока вызова другой абонент около УКП или монитора Посетитель набирает номер квартиры Услышав вызывной сигнал абонент снимает трубку УКП или монитора и нажимает кнопку открывания замка 6 раз В блоке вызова звучит сигнал Для УКП и мониторов ZIZIT M401 х ZIZIT M402x нажатия без пауз Для мониторов У121Т М430С ZIZIT M456C 7IZIT MT460CM длительность нажатия до бипа Посетитель набирает три цифры нового кода В блоке вызова звучит сигнал Посетитель сообщает абоненту что новый код набран связь все еще работает Абонент нажимает кнопку открывания замка Посетитель нажимает 0 или абонент вешает трубку ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сопротивление подъездной линии связи Ом не более Максимальное количество подключаемых абонентов Максимальное количество ключей на один номер квартиры Максимальное количество ключей на один домофон Максимальное количество индивидуальных кодов открывания замка 100 Максимальный импульсный ток в цепи подключения замка при напряжении питания замка до 15 В А Напряжение питания блока вызова В Потребляемый ток блока вызова А не более Габаритные размеры блока вызова мм не более ширина высота глубина Масса блока вызова кг не более 30 100 6 600 1 5 22 4 0 3 86 170 25 0 5 Условия эксплуатации Температура воздуха от минус 40 до плюс 45 С для блоков вызова БВД SMI01R и БВД SMI 01Т Температура воздуха от минус 30 до плюс 45 С для блоков вызова БВД SMI01RCPL БВД SMIOITCPL Относительная влажность до 98 при температуре 25 С Параметры телекамеры установленной в блоке приведены в таблице 3 Таблица 3 Блок вызова Параметры телекамер Тип объектива Угол обзора по диагонали 0 Система сканирования Система цветности Разрешение ТВЛ Минимальная освещенность объекта на расстоянии 0 5 м от телекамеры Люкс Размах сигнала Урр В на нагрузке 75 Ом БВД SMI01RCPL БВД SMIOITCPL Pinhole 90 CCIR PAL 380 0 1 1 0 15
