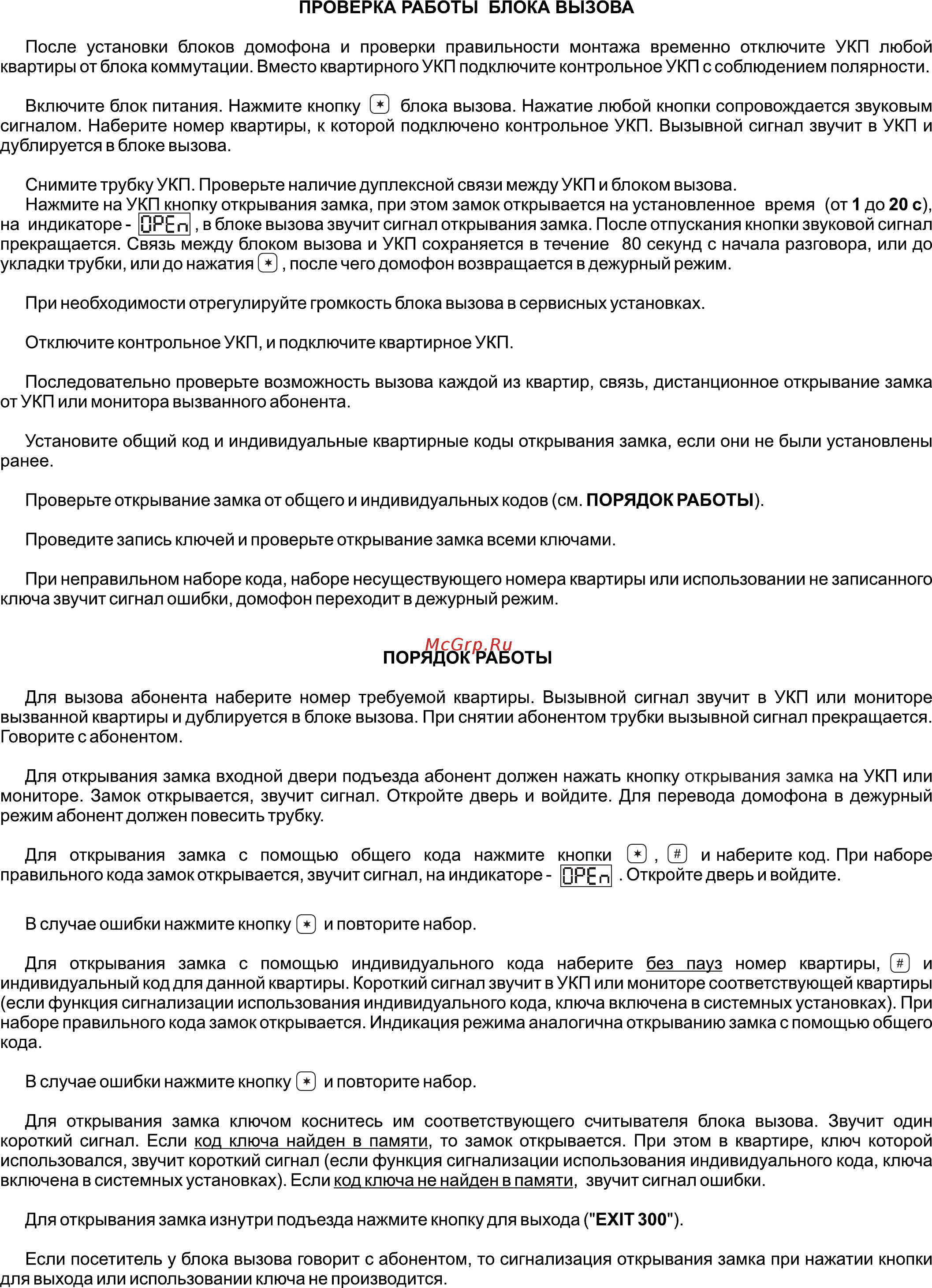

ПРОВЕРКА РАБОТЫ БЛОКА ВЫЗОВА После установки блоков домофона и проверки правильности монтажа временно отключите УКП любой квартиры от блока коммутации Вместо квартирного УКП подключите контрольное УКП с соблюдением полярности Включите блок питания Нажмите кнопку 0 блока вызова Нажатие любой кнопки сопровождается звуковым сигналом Наберите номер квартиры к которой подключено контрольное УКП Вызывной сигнал звучит в УКП и дублируется в блоке вызова Снимите трубку УКП Проверьте наличие дуплексной связи между УКП и блоком вызова Нажмите на УКП кнопку открывания замка при этом замок открывается на установленное время от 1 до 20 с на индикаторе Е РЕ п в блоке вызова звучит сигнал открывания замка После отпускания кнопки звуковой сигнал прекращается Связь между блоком вызова и УКП сохраняется в течение 80 секунд с начала разговора или до укладки трубки или до нажатия 0 после чего домофон возвращается в дежурный режим При необходимости отрегулируйте громкость блока вызова в сервисных установках Отключите контрольное УКП и подключите квартирное УКП Последовательно проверьте возможность вызова каждой из квартир связь дистанционное открывание замка от УКП или монитора вызванного абонента Установите общий код и индивидуальные квартирные коды открывания замка если они не были установлены ранее Проверьте открывание замка от общего и индивидуальных кодов см ПОРЯДОК РАБОТЫ Проведите запись ключей и проверьте открывание замка всеми ключами При неправильном наборе кода наборе несуществующего номера квартиры или использовании не записанного ключа звучит сигнал ошибки домофон переходит в дежурный режим ПОРЯДОК РАБОТЫ Для вызова абонента наберите номер требуемой квартиры Вызывной сигнал звучит в УКП или мониторе вызванной квартиры и дублируется в блоке вызова При снятии абонентом трубки вызывной сигнал прекращается Говорите сабонентом Для открывания замка входной двери подъезда абонент должен нажать кнопку открывания замка на УКП или мониторе Замок открывается звучит сигнал Откройте дверь и войдите Для перевода домофона в дежурный режим абонент должен повесить трубку Для открывания замка с помощью общего кода нажмите кнопки 0 0 и наберите код При наборе правильного кода замок открывается звучит сигнал на индикаторе ИЯ Откройте дверь и войдите В случае ошибки нажмите кнопку 0 и повторите набор Для открывания замка с помощью индивидуального кода наберите без пауз номер квартиры 0 и индивидуальный код для данной квартиры Короткий сигнал звучит в УКП или мониторе соответствующей квартиры если функция сигнализации использования индивидуального кода ключа включена в системных установках При наборе правильного кода замок открывается Индикация режима аналогична открыванию замка с помощью общего кода В случае ошибки нажмите кнопку 0 и повторите набор Для открывания замка ключом коснитесь им соответствующего считывателя блока вызова Звучит один короткий сигнал Если код ключа найден в памяти то замок открывается При этом в квартире ключ которой использовался звучит короткий сигнал если функция сигнализации использования индивидуального кода ключа включена в системных установках Если код ключа не найден в памяти звучит сигнал ошибки Для открывания замка изнутри подъезда нажмите кнопку для выхода EXIT 300 Если посетитель у блока вызова говорит с абонентом то сигнализация открывания замка при нажатии кнопки для выхода или использовании ключа не производится
