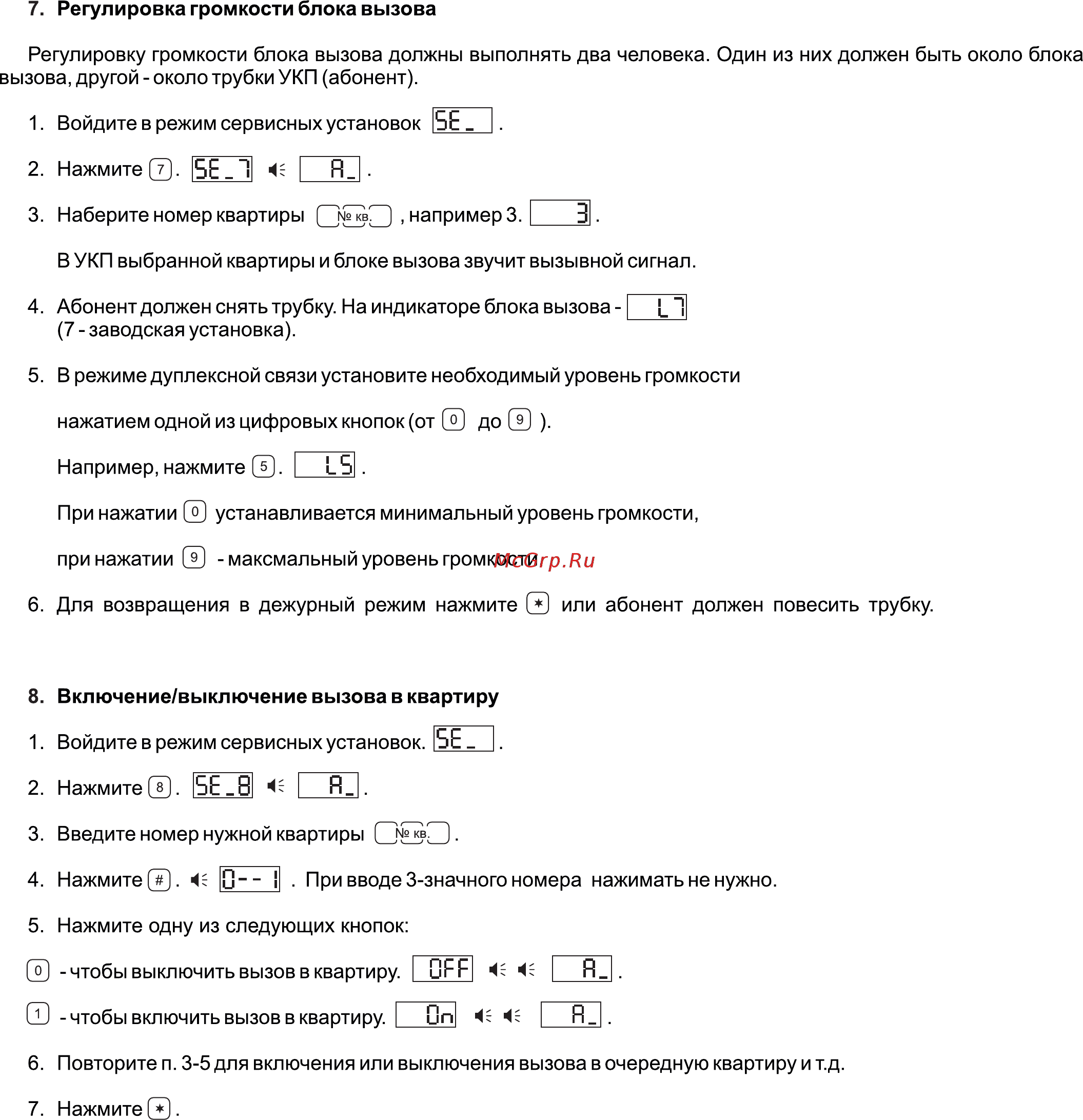

7 Регулировка громкости блока вызова Регулировку громкости блока вызова должны выполнять два человека Один из них должен быть около блока вызова другой около трубки УКП абонент 1 Войдите в режим сервисных установок 5Е 2 Нажмите 5Е Й 3 Наберите номер квартиры например 3 3 В УКП выбранной квартиры и блоке вызова звучит вызывной сигнал 4 Абонент должен снять трубку На индикаторе блока вызова 1 L j 7 заводская установка 5 В режиме дуплексной связи установите необходимый уровень громкости нажатием одной из цифровых кнопок от 0 до Например нажмите LSI При нажатии устанавливается минимальный уровень громкости при нажатии максмальный уровень громкости 6 Для возвращения в дежурный режим нажмите или абонент должен повесить трубку 8 Включение выключение вызова в квартиру 1 Войдите в режим сервисных установок БЕ 2 Нажмите 5Е 8 R 3 Введите номер нужной квартиры в 4 Нажмите 0 При вводе 3 значного номера нажимать не нужно 5 Нажмите одну из следующих кнопок чтобы выключить вызов в квартиру ОЕЕ И чтобы включить вызов в квартиру цп Й R 6 Повторите п 3 5 для включения или выключения вызова в очередную квартиру и т д 7 Нажмите
