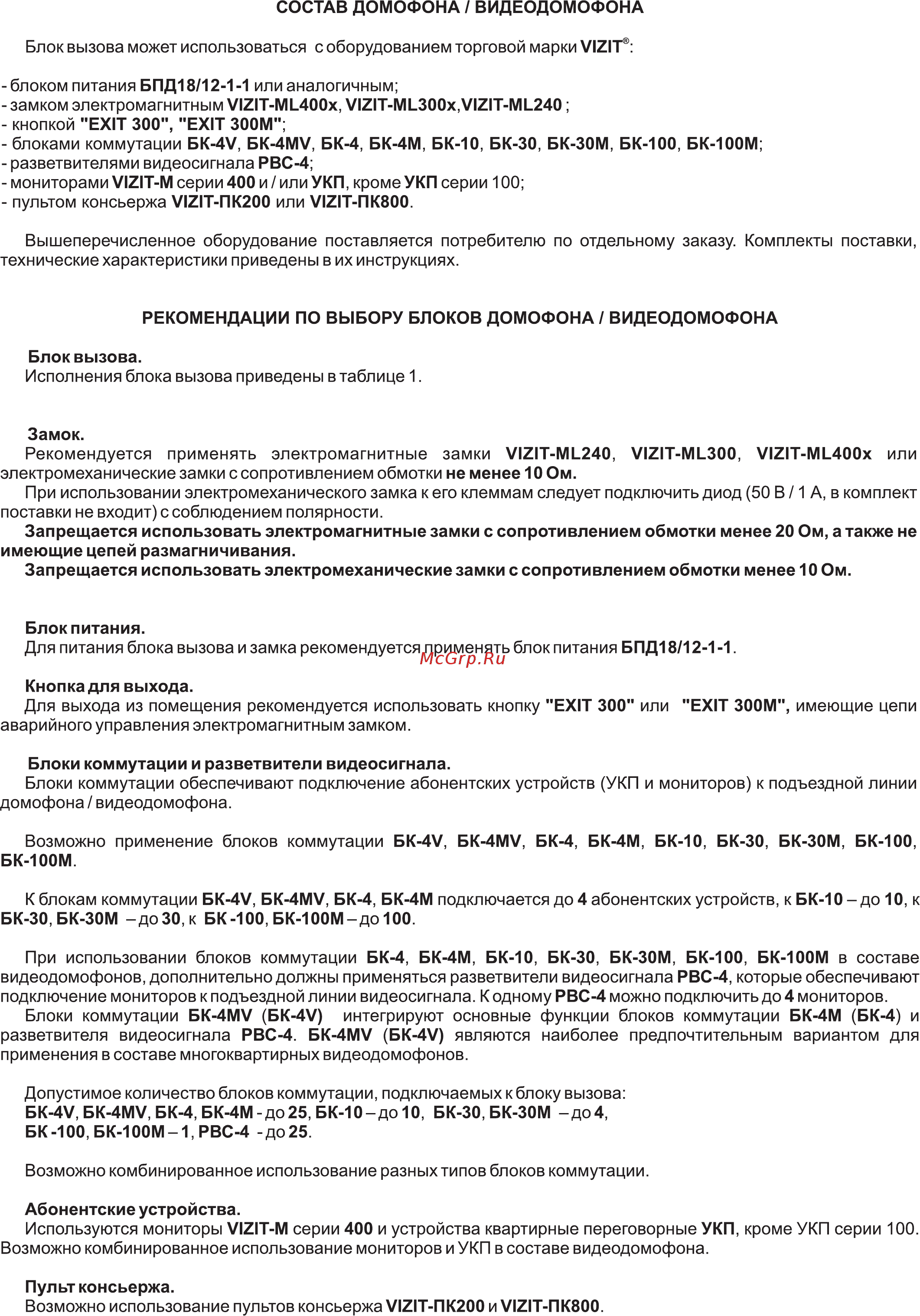

СОСТАВ ДОМОФОНА ВИДЕОДОМОФОНА Блок вызова может использоваться с оборудованием торговой марки VIZIT блоком питания БПД18 12 1 1 или аналогичным замком электромагнитным VIZIT ML400x VIZIT ML300x VIZIT ML240 кнопкой EXIT 300 EXIT 300М блоками коммутации BK 4V BK 4MV БК 4 БК 4М БК 10 БК 30 БК ЗОМ БК 100 БК 100М разветвителями видеосигнала РВС 4 мониторами VIZIT М серии400 и илиУКП кромеУКП серии 100 пультом консьержа VIZIT nK200 или VIZIT F1K800 Вышеперечисленное оборудование поставляется потребителю по отдельному заказу Комплекты поставки технические характеристики приведены в их инструкциях РЕКОМЕНДАЦИИ ПО ВЫБОРУ БЛОКОВ ДОМОФОНА ВИДЕОДОМОФОНА Блок вызова Исполнения блока вызова приведены в таблице 1 Замок Рекомендуется применять электромагнитные замки VIZIT ML240 VIZIT ML300 VIZIT ML400X или электромеханические замки с сопротивлением обмотки не менее 10 Ом При использовании электромеханического замка к его клеммам следует подключить диод 50 В 1 А в комплект поставки не входит с соблюдением полярности Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом а также не имеющие цепей размагничивания Запрещается использовать электромеханические замки с сопротивлением обмотки менее 10 Ом Блок питания Для питания блока вызова и замка рекомендуется применять блок питания БПД18 12 1 1 Кнопка для выхода Для выхода из помещения рекомендуется использовать кнопку EXIT 300 или EXIT 300М имеющие цепи аварийного управления электромагнитным замком Блоки коммутации и разветвители видеосигнала Блоки коммутации обеспечивают подключение абонентских устройств УКП и мониторов к подъездной линии домофона видеодомофона Возможно применение блоков коммутации BK 4V BK 4MV БК 4 БК 4М БК 10 БК 30 БК ЗОМ БК 100 БК 100М К блокам коммутации BK 4V BK 4MV БК 4 БК 4М подключается до 4 абонентских устройств к БК 10 до 10 к БК 30 БК ЗОМ до30 к БК 100 БК ЮОМ до 100 При использовании блоков коммутации БК 4 БК 4М БК 10 БК 30 БК ЗОМ БК 100 БК 100М в составе видеодомофонов дополнительно должны применяться разветвители видеосигнала РВС 4 которые обеспечивают подключение мониторов к подъездной линии видеосигнала К одному РВС 4 можно подключить до 4 мониторов Блоки коммутации BK 4MV BK 4V интегрируют основные функции блоков коммутации БК 4М БК 4 и разветвителя видеосигнала РВС 4 BK 4MV BK 4V являются наиболее предпочтительным вариантом для применения в составе многоквартирных видеодомофонов Допустимое количество блоков коммутации подключаемых к блоку вызова BK 4V BK 4MV БК 4 БК 4М до25 БК 10 до 10 БК 30 БК ЗОМ до4 БК 100 БК 100М 1 РВС 4 до25 Возможно комбинированное использование разных типов блоков коммутации Абонентские устройства Используются мониторы VIZIT М серии 400 и устройства квартирные переговорные УКП кроме УКП серии 100 Возможно комбинированное использование мониторов и УКП в составе видеодомофона Пульт консьержа Возможно использование пультов консьержа VIZIT nK200 и VIZIT ПКвОО
