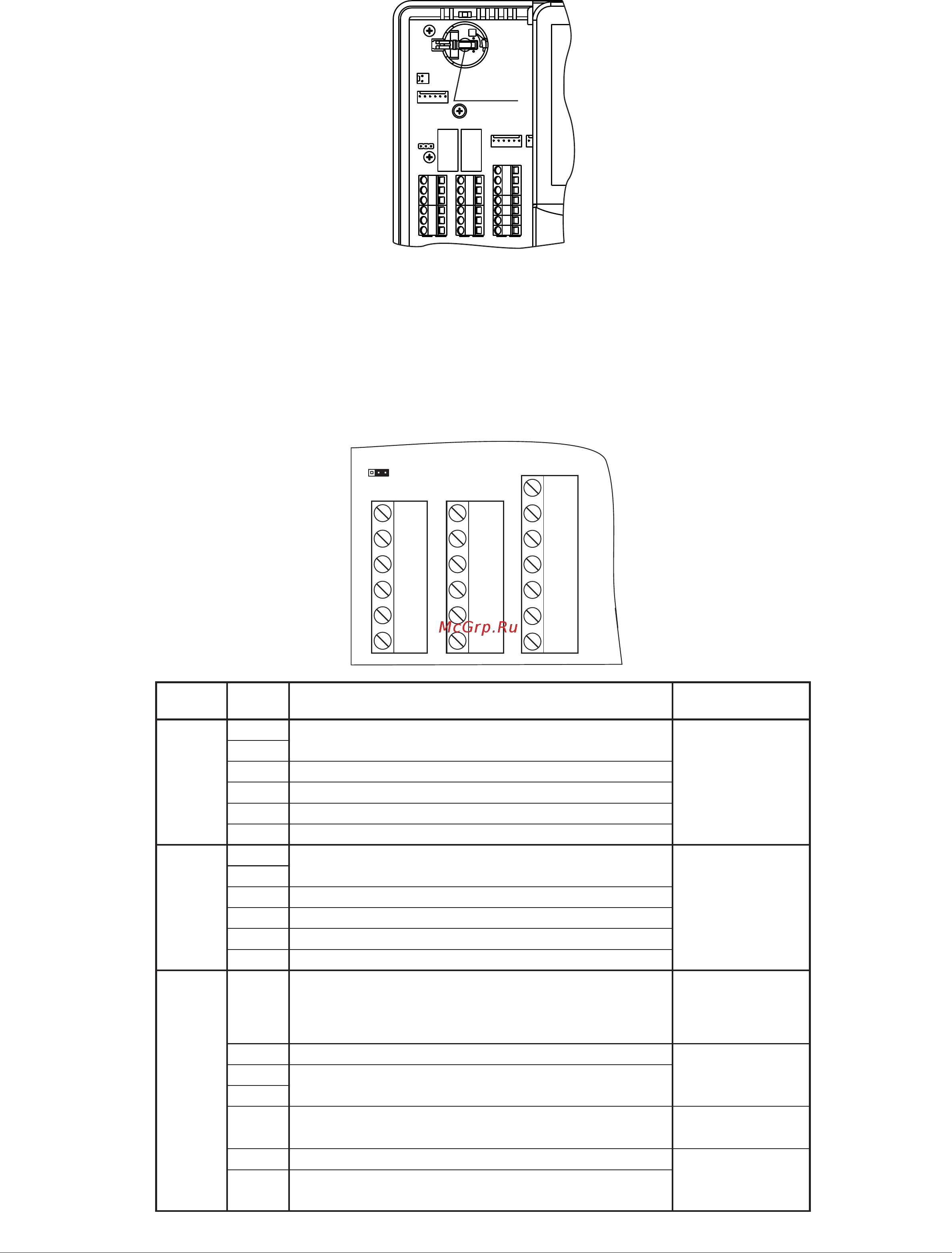

Рисунок 3 - Расположение батарейного отсека
. Если после длительного отключения питания (несколько месяцев) были потеряны настройки
монитора, то следует заменить элемент питания на аналогичный и повторить настройку.
Срок службы элемента питания, когда монитор находится в выключенном состоянии, составляет не менее
6 месяцев.
Примечание
§
§
Установите крышку на место.
Подключите трубку ( см. рисунок ) к разъёму монитора.213
Рисунок - Расположение клемм и наименование цепей4
VI1
DBB
+E
HS-
GND
HS+
LN1-
VO
LN1+
GND
HS/MON
Модуль управления MU-404
EQUIV
Ec1
VI2
+E
GND
LN2-
LN2+
Ec2
Ec3
VI3
12
3
Группа
клемм
Цепь
LN1 +
LN1 -
Ec1
VI1
+E
LN2 -
LN2 +
Ес2
VI2
HS -
HS +
VI3
Ec3
VO
DBB
GND
GND
+E
GND
Линия связи монитора и блока вызова 1
Линия связи монитора и блока вызова 2
Питание телекамеры 1
Питание телекамеры 2
Назначение
Питание блока вызова
Питание блока вызова
Вход видеосигнала от телекамеры 1
Вход видеосигнала от телекамеры 2
Подключение дополнительного УКП или монитора
Выход видеосигнала для мониторадополнительного
Питание внешней телекамеры или
телекамеры блока БВД-403СРО
Вход видеосигнала от внешней телекамеры
Общий провод
Общий провод
Общий провод
Подключение контакта кнопки Звонок или
провода блока БВД-403СРО
“”
DATA
Адрес
Кблоку
вызова 1
или
блоку
коммутации
Кблоку
вызова 2
или
блоку
коммутации
К кнопке “ ”Звонок
или БВД-403СРО
К внешней
телекамере
или БВД-403СРО
К монитору,
телекамере,
кнопке “ ”Звонок ,
БВД-403СРО
К монитору
или УКП
1
2
3
батарейный
отсек
