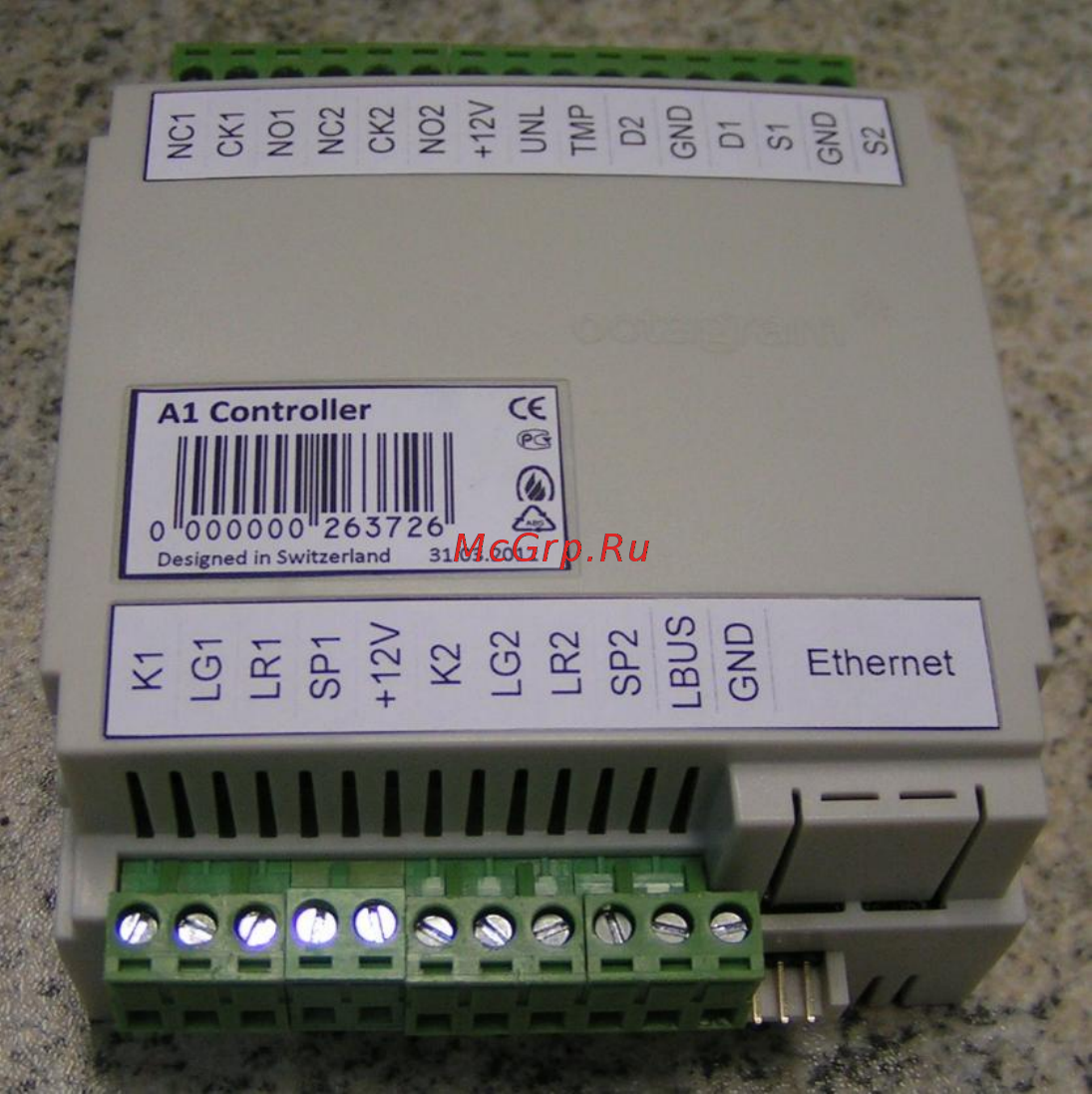

2. Внешний вид.

3. Описание контактов.

LBUS - контакт подключения к адресной линии связи с другими контроллерами в линии LBUS;

GND - общий провод (к контакту заземления не подключать!);

D1 - сигнальный контакт шины Lmicro 1;

D2 – сигнальный контакт шины Lmicro 2;

UNL - контакт подключения кнопки аварийной разблокировки;

+12V - выходное напряжение +12В для питания внешних устройств;

TMP - контроль датчика вскрытия корпуса (тампер);

K1 (K2) - не используется;

LG1 - не используется;

LG2 - не используется;

LR1 - не используется;

LR2 - не используется;

SP1 - не используется;

SP2 - не используется;

S1 - не используется;

S2 - не используется;

NO1, CK1, NC1 - не используется;

NO2, CK2, NC2 - не используется.
