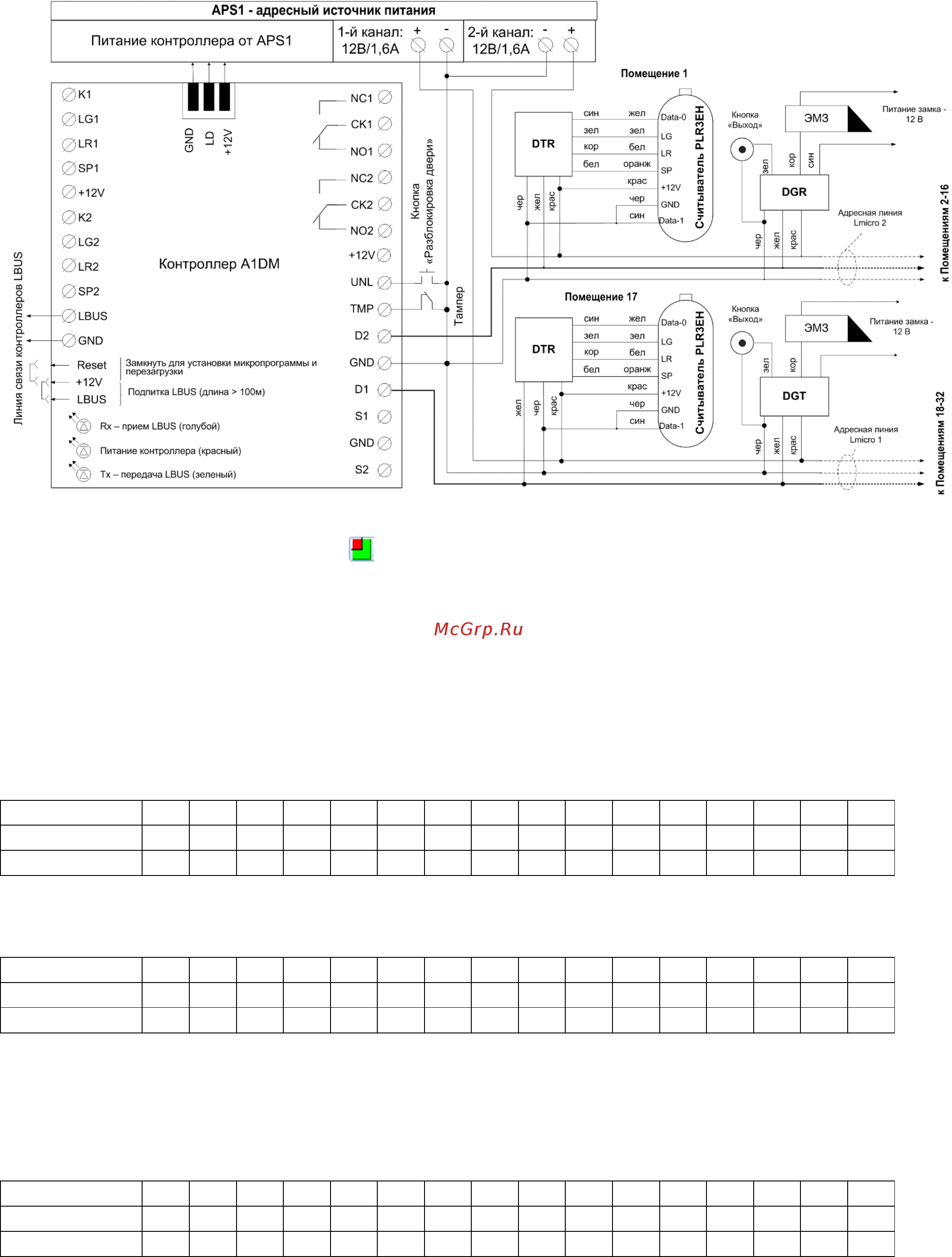

4. Схема подключения.
Примечание: если нет тампера, установите перемычку TMP GND, иначе на контроллере будет
состояние «Тампер вскрыт». (значок « » в статусе контроллера).
Замки необходимо запитывать от отдельного источника, не использовать для этого выход контроллера 12В
или линию питания микрочипов!
Для управления замком и кнопкой выход подойдут микрочипы DGT и DGR, а также модуль DHV10.
Для простоты настройки, рекомендуется производить монтаж адресных микрочипов согласно данной
таблице адресов:
Линия D1:
Номер двери
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
DTR
0
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
DG*
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
Линия D2:
Номер двери
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
DTR
0
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
DG*
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
Внимание! При подключении чипов на линию D2, им присваивается адрес со значением «+32», т.е. чип с
адресом 0 на линии D2 будет найден на 32 адресе, а чип с адресом 10 будет найден на 42 адресе и т.д.:
Линия D2:
Номер двери
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
DTR
32
34
36
38
40
42
44
46
48
50
52
54
56
58
60
62
DG*
33
35
37
39
41
43
45
47
49
51
53
55
57
59
61
63
