Octagram A1G8 [5/12] Рисунок 5 схема подключения светофора к 2s2r

K1 (K2) - контакт подключения считывателей для управления шлагбаумом (воротами) на въезд/выезд. При

использовании считывателей с выходным форматом Weigand-26, подключение производить через

преобразователь TWT (один преобразователь на два считывателя);

D1 - контакт подключения датчика "На въезде" шлагбаума (ворот);

D2 - контакт подключения датчика "На выезде" шлагбаума (ворот);

S1 - контакт подключения кнопки, управляющей открытием шлагбаума (ворот);

S2 - контакт подключения кнопки, управляющей закрытием шлагбаума (ворот);

LG1 - зеленый светодиод индикации на считывателе входа (активный "1");

LG2 - зеленый светодиод индикации на считывателе выхода (активный "1");

LR1 - красный светодиод индикации на считывателе входа (активный "1");

LR2 - красный светодиод индикации на считывателе выхода (активный "1");

SP1 - контакт подключения акустического излучателя звука считывателя входа (активный "1");

SP2 - контакт подключения акустического излучателя звука считывателя выхода (активный "1");

NO1, CK1, NC1, NO2, CK2, NC2 - контакты 1-го, 2-го реле: нормально разомкнутый, центральный, нормально

замкнутый, для подключения электронного блока управления шлагбаума (ворот);

TMP - контроль тампера;

+12V - выходное напряжение +12В для питания внешних устройств;

GND - общий провод (к контакту заземления не подключать!!!).

Примечание: если вы не собираетесь подключать датчики, необходимо установить перемычки между

контактами D1 – GND и D2 – GND. Если оставить контакты разомкнутыми на контроллере будет

состояние «взлом». Также установите перемычку TMP – GND если нет тампера, иначе на контроллере

будет состояние «Тампер вскрыт».

1) К контроллеру светофор подключается через модуль расширения 4S2R.

U светоф.

Светофор

«На Въезд»

Светофор

«На Выезд»

Крас

Зел

Модуль расширения

2S2R

NO3

CK3

NC3

NO4

CK4

NC4

+12V

GND

Назначение контактов:

S3-датчик «Шлагбаум/Ворота закрыты»

S4-датчик «Шлагбаум/Ворота открыты»

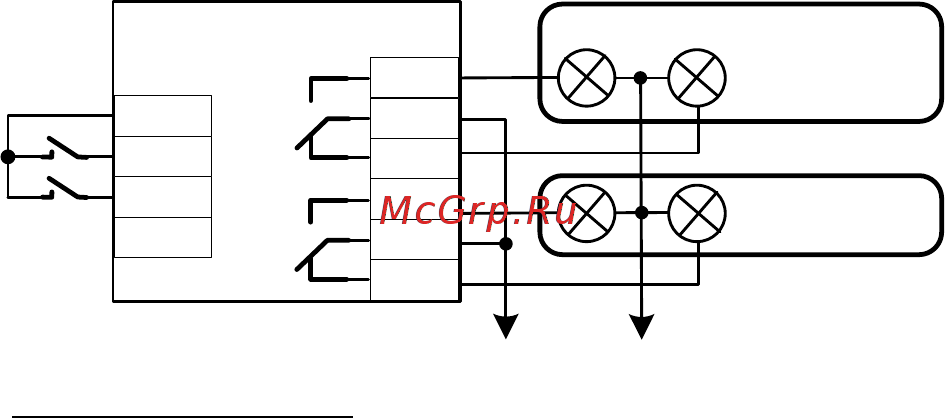

Рисунок 5 – Схема подключения светофора к 2S2R
