 Автомобиль подъезжает к воротам (шлагбауму) и срабатывает датчик «зона на въезд» или

«зона на выезд».

 Оператор нажимает кнопку «Открыть», тем самым запуская цикл открытия ворот

(шлагбаума).

 Автомобиль проезжает через точку доступа.

 Оператор нажимает кнопку «Закрыть», тем самым запуская цикл закрытия ворот

(шлагбаума).

 Событие «Въезд машины» или «Выезд машины» формируется в зависимости от

последовательности срабатывания датчиков «зона на въезд» и «зона на выезд».

6. Установка модульного концентратора CEM(P)

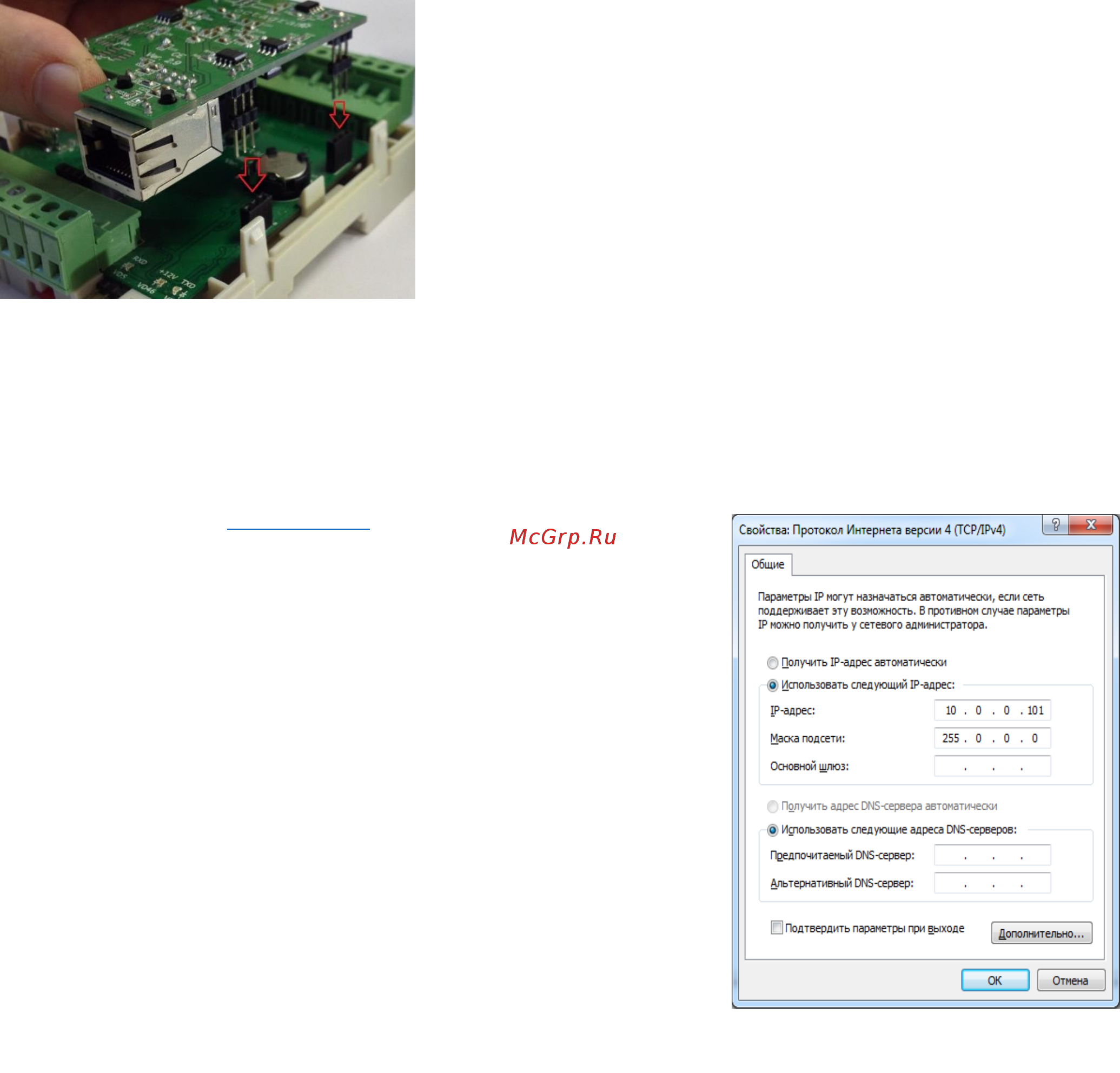

Снимите верхнюю крышку и установите концентратор CEM(P) в специальное отделение, так что бы все 4

группы ножек попали в черные разъёмы:

Настройка концентратора CEM(P)

По умолчанию концентратор имеет IP адрес 10.0.0.1. Для настройки

используется утилита HubIPChanger

Для изменения параметров концентратора:

1. В свойствах сетевого подключения на вашем компьютере

установите IP адрес 10.0.0.101 и Маску 255.0.0.0;

2. Запустите утилиту HubIPChanger;

3. Подключите концентратор сетевым проводом к компьютеру;

4. Включите питание контроллера А1;

5. Запустите утилиту HubIPChanger и нажмите «Считать»;

6. Пустые поля теперь будут заполонены данными концентратора;

7. Измените адрес, маску и шлюз согласно нужным настройкам;

8. Нажмите «Записать»;

9. Верните свойства сетевого подключения обратно;

10. Проверьте концентратор через HubIPChanger, но уже с новым

адресом.

Рисунок 4 Параметры сетевого интерфейса

Рисунок 1. Установка концентратора CEM
