Подключение сигнальной линии

Подключение панели в систему выполняются кабелем стандарта UTP CAT 5E, имеющим

цельно медные жилы с сопротивление не более 9 Ом на 100 метров.

Кабель должен быть обжат в разъемы стандарта RJ45, по стандарту T568B.

Максимальная длина сигнальной линии от блока питания или коммутатора вызывных

панелей, до вызывной панели составляет 100 метров

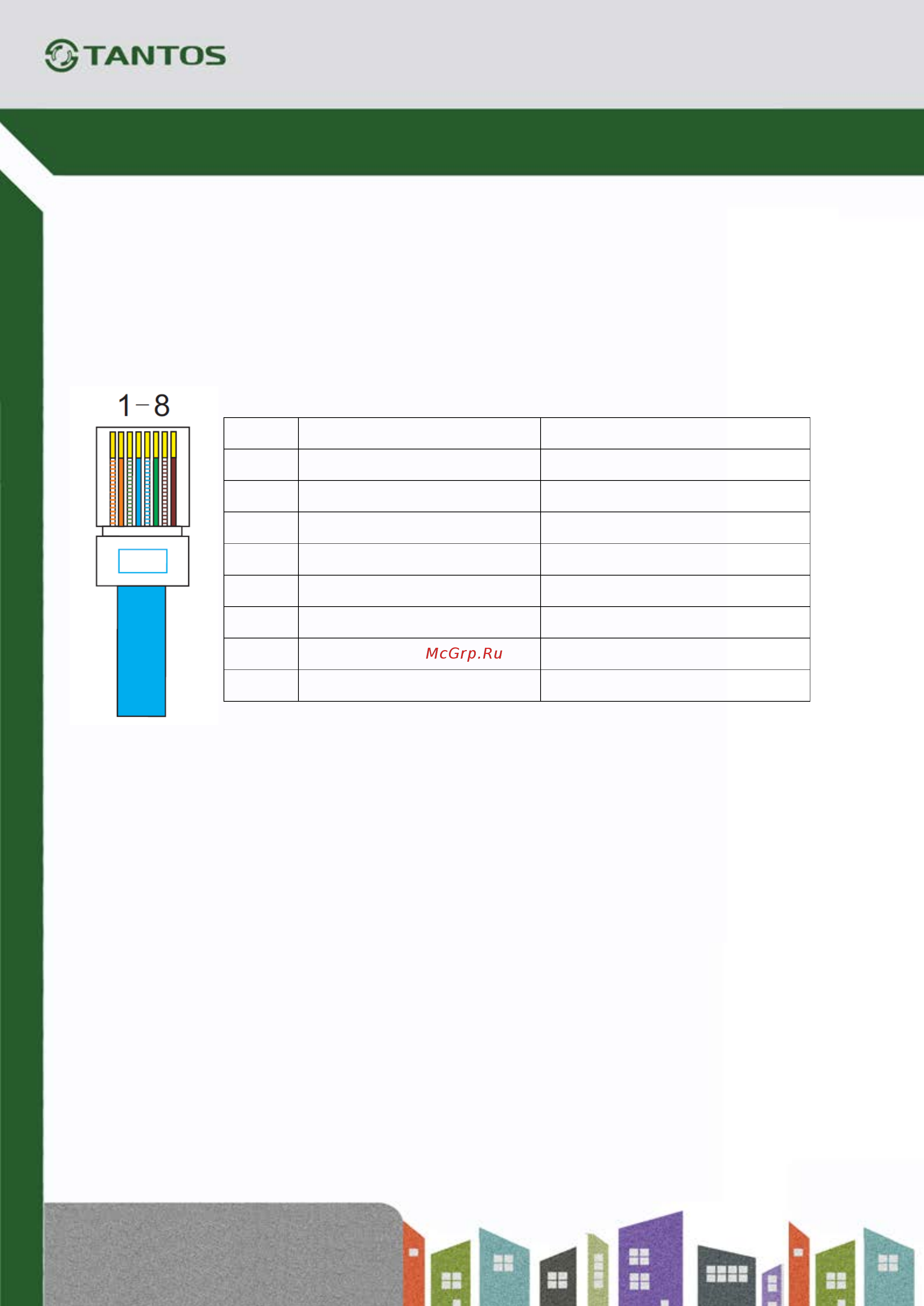

Назначение проводов в кабеле UTP:

Номер Цвет Сигнал

1 Бело-оранжевый Видео +

2 Оранжевый Видео -

3 Бело-зеленый Аудио +

4 Синий Питание +

5 Бело-синий Питание -

6 Зеленый Аудио -

7 Бело-коричневый Данные -

8 Коричневый Данные +

Внимание:

• Подключение вызывной панели кабелем имеющим алюминиевые жилы не

допускается.

• Перед включением системы все соединения должны быть проверены LAN

тестером.
