Установка вызывной панели
Общие рекомендации
1. Для получения качественного изображения, избегайте установки вызывной панели
в местах с прямой солнечной засветкой или напротив окон.
2. Рекомендуемая высота установки панели 1,5 – 1,6 м от пола.
3. Не включайте питание всех устройств до окончания установки и выполнения всех
подключений.
Установка панели

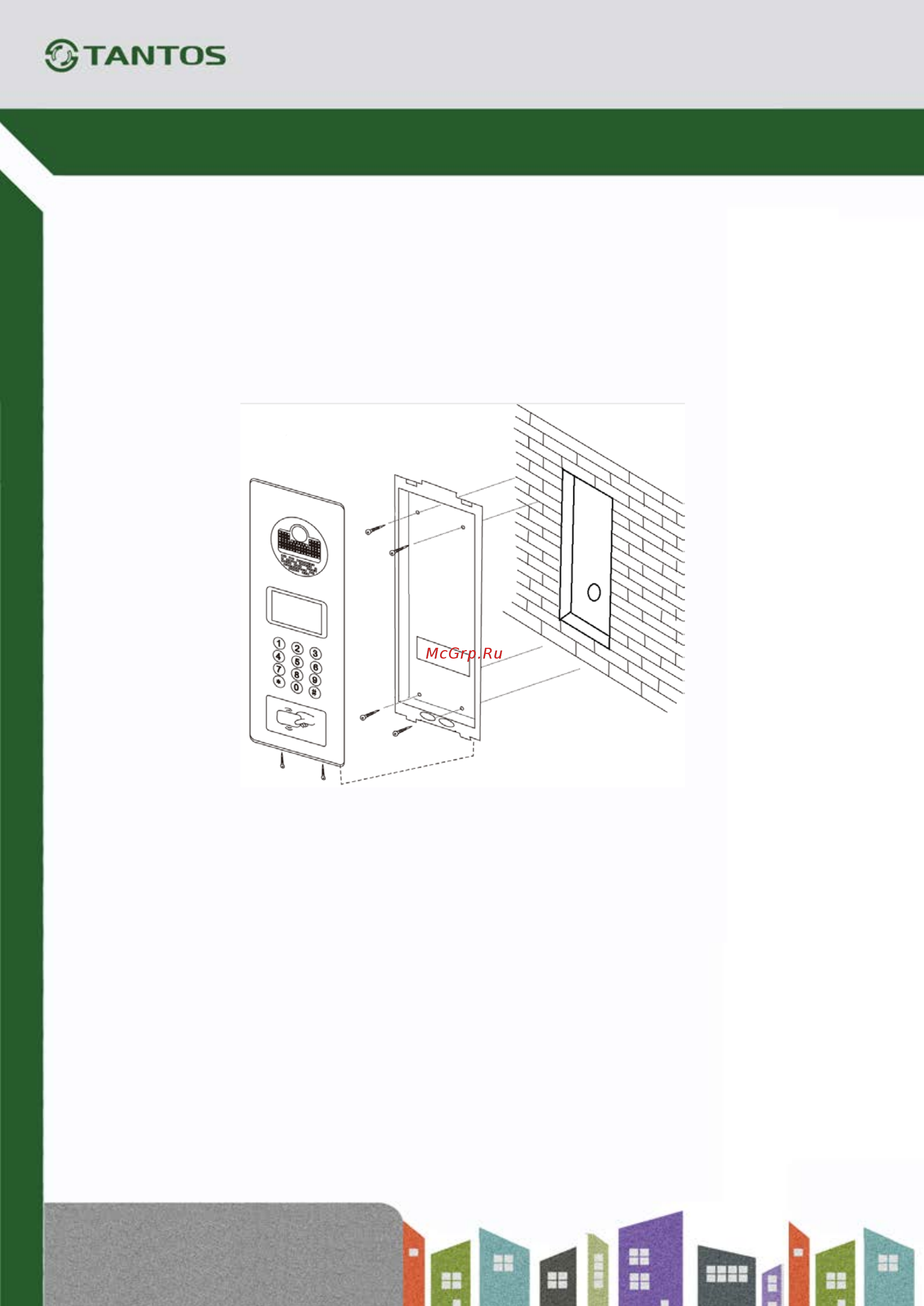

1. Подготовьте нишу в стене, размером 347х127мм (для TS-VPS-EM/MF) или
279х127мм (для TS-VPS-EM/MF) и глубиной 40мм для установки монтажного бокса
(чертеж вызывной панели с монтажным боксом приведен в Приложении 2 данной
инструкции).
2. Проделайте в стене отверстия под соединительные провода и выведите провода в
нишу для монтажного бокса.
3. Установите и закрепите монтажный бокс в нише с помощью дюбелей и шурупов.
4. Подключите соединительные провода к разъемам панели.
5. Вставьте вызывную панель в монтажный бокс, так чтобы панель вошла в
зацепление с верхними фиксирующими выступами.
6. Заверните фиксирующие винты снизу корпуса вызывной панели.
