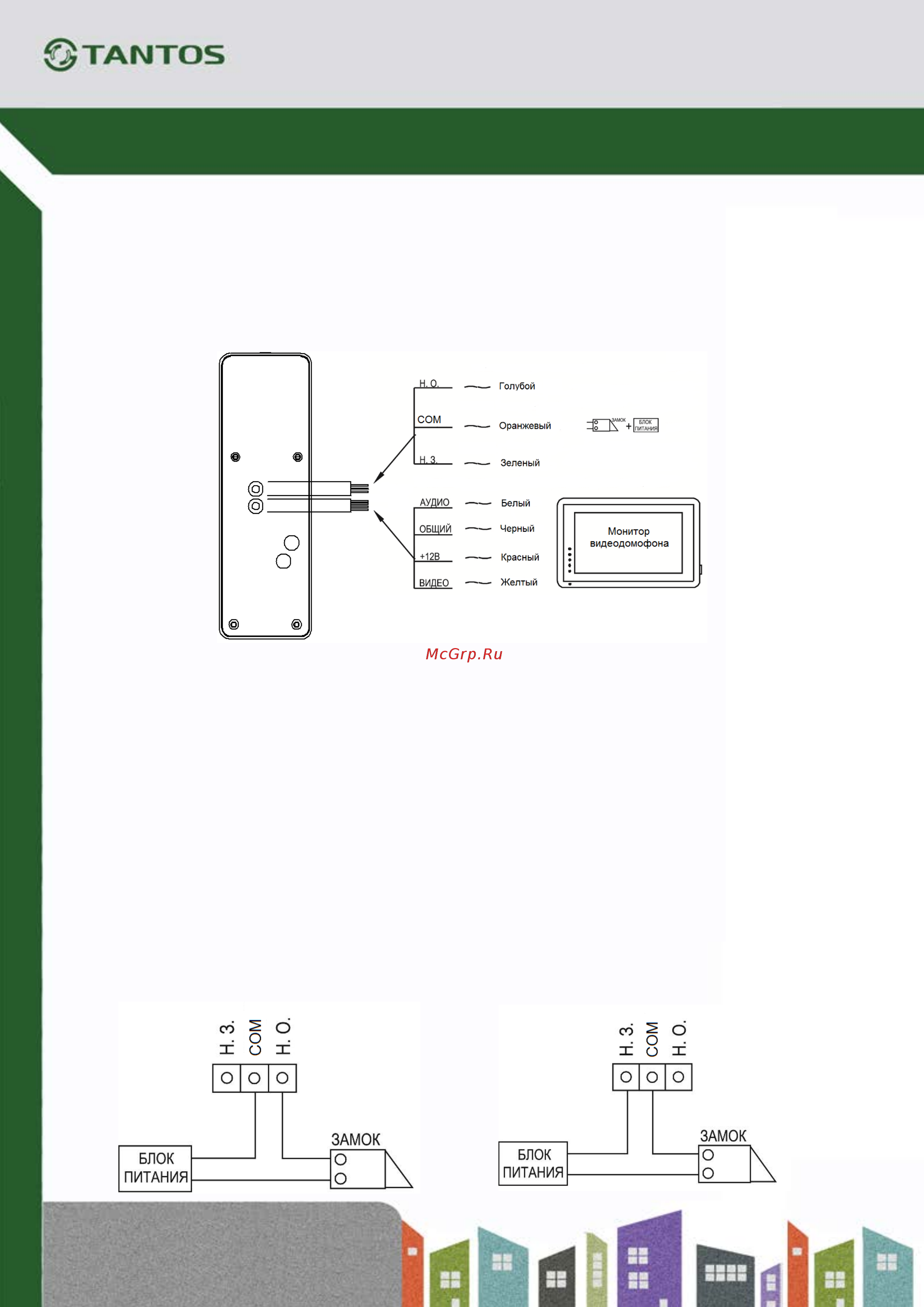

4. Схема подключения

4.1 Цветовая маркировка проводов

Внимание: Не включайте питание монитора, пока не будут выполнены все соединения. При

подключении учитывайте назначение проводов.

4.2 Схема подключения замка

Примечания:

1. Для питания замка необходимо использовать отдельный блок питания или импульсное устройство

питания электромеханических замков.

2. Допустимая нагрузка на выход управления замком: 3 А DC или AC.

3. Время срабатывания реле панели зависит от монитора

4. При подключении замков рекомендуется устанавливать параллельно обмотке замка выпрямительный

диод обратной полярностью или варистор с напряжением отсечки 20 вольт (в комплект поставки не

входят) для гашения импульса самоиндукции обмотки замка.

5. Поддерживается управление замками двух типов:

Нормально открытые контакты (НО)

используются, если для открывания замка

требуется подача питания

Нормально закрытые контакты (НЗ) используются,

если для открывания замка требуется снятие

питания
