Примечания:

1. Вызывные панели могут быть подключены только к основному монитору, имеющему адрес

«Комната 1», смотри раздел «Адрес монитора». При установке любого другого адреса,

входы панелей не работают.

2. При подключении нескольких мониторов в одной системе во всех мониторах, кроме

первого, необходимо изменить адрес устройства так, чтобы адреса не повторялись

(смотри раздел «Адрес монитора»).

3. Входы для подключения видеосигнала CCTV не транслируются по шине между

мониторами, т.е. у каждого монитора может быть свой набор видеокамер. Если необходим

просмотр видеокамер, подключенных к основному монитору, необходимо использовать

видеораспределители и дополнительные кабели для подключения данных камер к другим

мониторам. Видеокамеры должны иметь собственный источник питания.

4. При подключении электромеханического замка к вызывной панели требуется

дополнительный блок питания или импульсный накопитель соответствующий напряжению

и току потребления замка.

5. Для обеспечения возможности открывания ворот через реле TS-NC05 или панель серии

Stuart или iPanel2 4 абонента, смотрите схему подключения в инструкции на

соответствующее устройство.

Внимание: коммутируемый ток через реле TS-NC05 или дополнительный выход панели серии

Stuart и iPanel2 4 абонента не может превышать 5 мА. При управлении устройствами,

имеющими ток более указанного, необходимо использовать промежуточное реле с

соответствующими характеристиками.

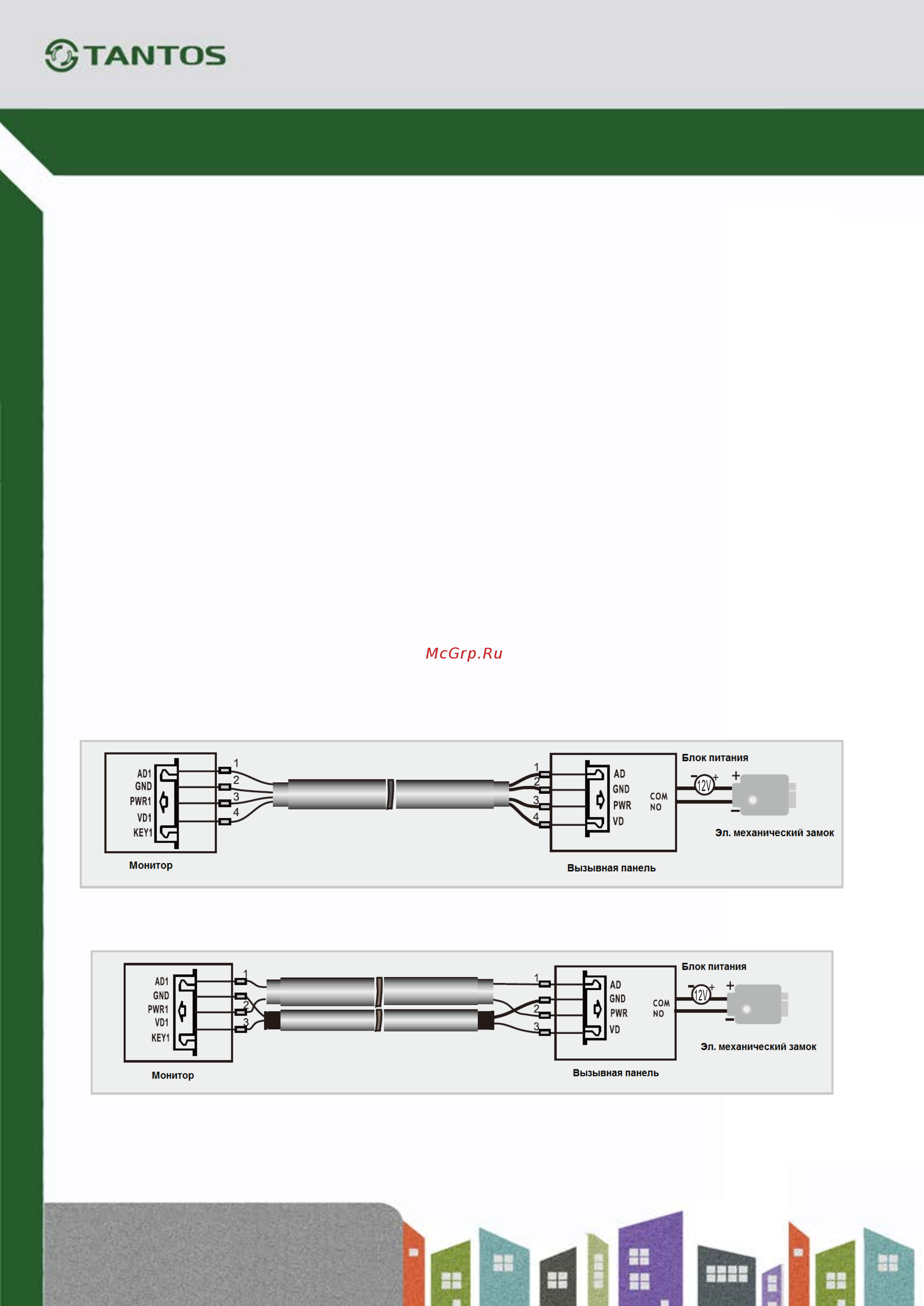

Рекомендуемые кабели

• Если расстояние между монитором и вызывной панелью менее 20 метров: кабель 4 х 0,5

кв.мм.

• Если расстояние между монитором и вызывной панелью более 20 метров:

комбинированный кабель РК-75-3 + 2*0,5 кв.мм.

Примечания: если используется экранированный кабель, экран рекомендуется подключить к

общему проводу.

Для питания замка следует предусматривать отдельный кабель с сечением соответствующим

потребляемому замком току.
