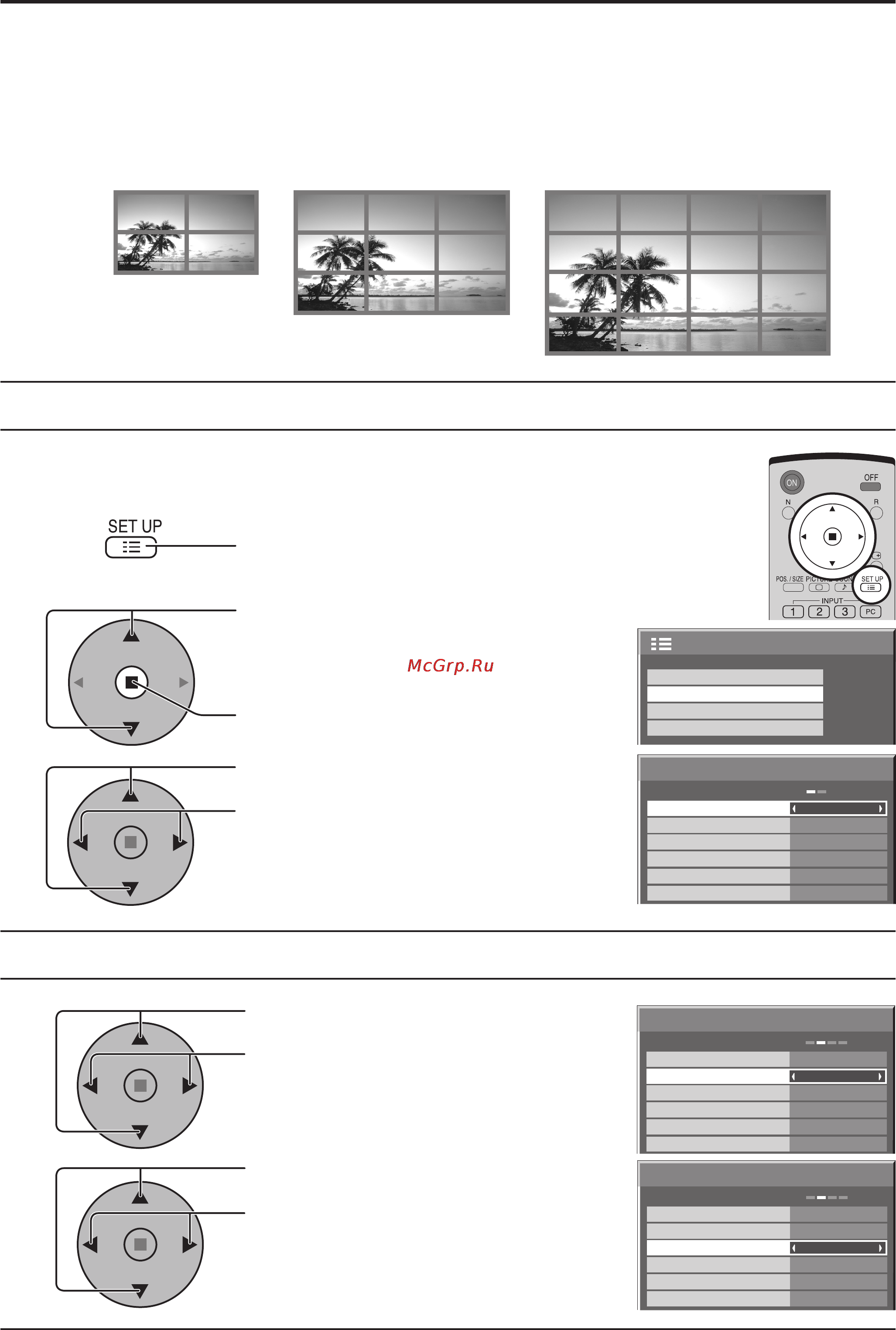

Panasonic TH-42PS10RK [36/60] Как настроить multi display
![Panasonic TH-42PS10RK [36/60] Как настроить multi display](/views2/1037027/page36/bg24.png)
36
Настройка MULTI DISPLAY (Мульти-дисплея)
Объединив плазменные дисплеи в группы, например, как на рисунке ниже, можно отображать увеличенное
изображение на всех экранах.
В этом режиме работы каждому плазменному дисплею следует присвоить номер для определения его
расположения.
группа из 4 (2 × 2) группа из 9 (3 × 3) группа из 16 (4 × 4)
(Пример)
(более подробно о настройках дисплеев см. стр. 37)
(Для моделей TH-42PH10RK/S, TH-50PH10RK/S, TH-58PH10RK)
2/2Установка
Хранитель экрана
Установка мультиэкрана
Установка таймера
Уст-ка текущего времени
× 2
Установка мультиэкрана
Горизонтальный размер
Выкл
Выкл
A1
Положение
ВКЛ
Задержка включения
Вертикальный размер
Скрывать видео на стыке
× 2
Установка мультиэкрана
Установка мультиэкрана
Выкл
Выкл
A1
Положение
Установка мультиэкрана
Горизонтальный размер
Вертикальный размер
Скрывать видео на стыке
× 2
× 2
ВКЛ
Задержка включения
× 2
Установка мультиэкрана
Горизонтальный размер
Выкл
Выкл
A1
Положение
Вертикальный размер
Скрывать видео на стыке
× 2
Установка мультиэкрана
ВКЛ
Задержка включения
Нажимом кнопки отображается экран
меню “Установка”.
Как настроить MULTI DISPLAY
1
2
3
Нажимом кнопок выбирается “Установка
мультиэкрана”.
Нажимом кнопки отображается меню
“Установка мультиэкрана”
Нажимом кнопок выбирается “Установка
мультиэкрана”.
Нажимом кнопок выбирается “ВКЛ” или
“ВЫКЛ”.
Как установить номер расположения дисплея для каждого плазменного дисплея
4
Нажимом кнопок выбирается
“Горизонтальный размер”.
Нажимом кнопок выбирается
“× 1”, “× 2”, “× 3”, “× 4”.
5
Нажимом кнопок выбирается
“Вертикальный размер”.
Нажимом кнопок выбирается
“× 1”, “× 2”, “× 3”, “× 4”.
