37

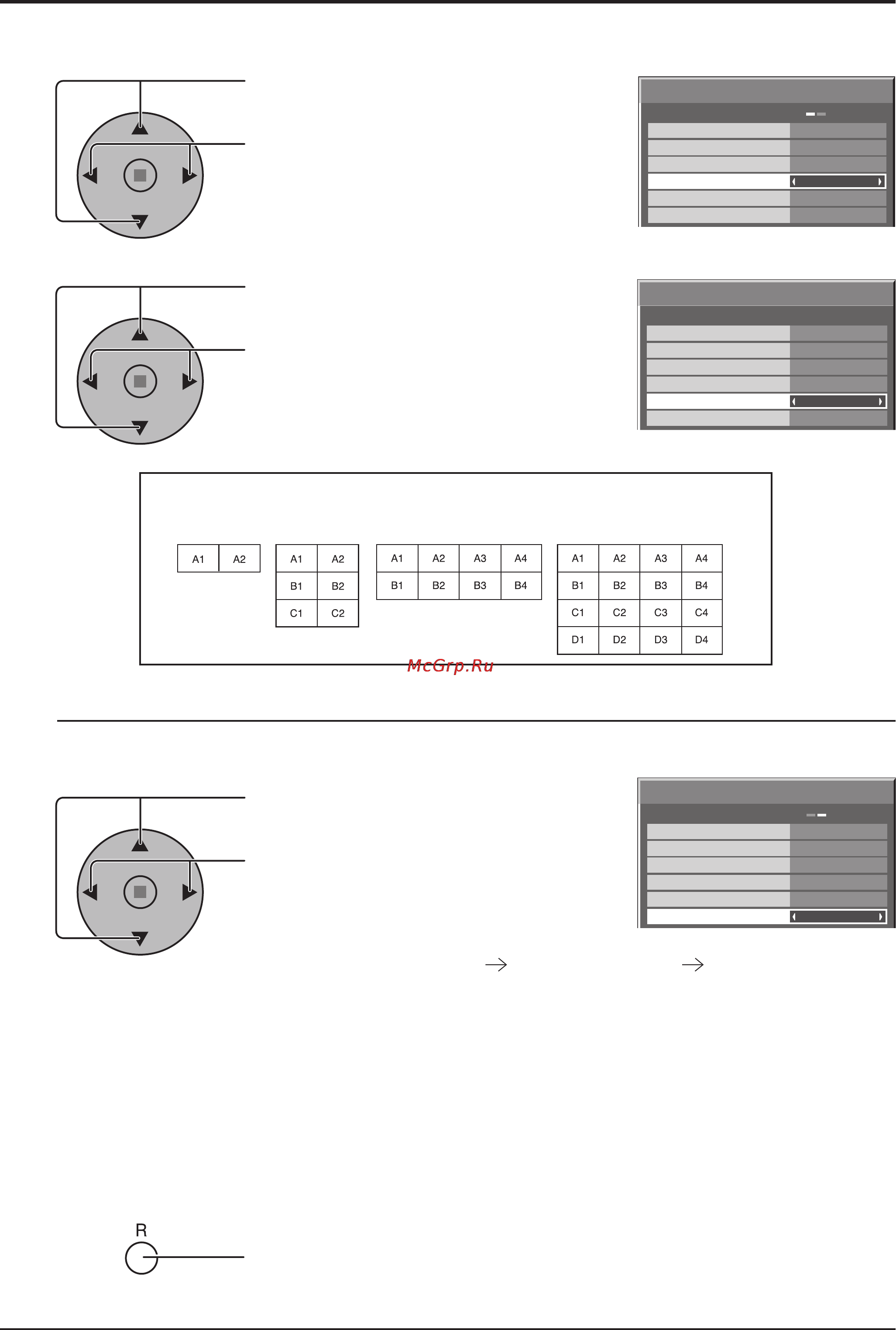

Настройка MULTI DISPLAY (Мульти-дисплея)
Расположение номеров дисплеев для каждого варианта монтажа.
(Пример)
Дважды нажмите кнопку, чтобы покинуть экран
Установка.
7
( 2 × 1 ) ( 2 × 3 )
( 4 × 4 )
9
Нажимом кнопок выбирается “Положение”.
Нажимом кнопок выбирается желаемый
номер монтажа. (A1-D4: См. ниже)
6
Нажимом кнопок выбирается “Скрывать
видео на стыке”.
Нажимом кнопок выбирается “ВЫКЛ”, “ВКЛ”.
( 4 × 2 )
Установка мультиэкрана
ВКЛ
Выкл
Установка мультиэкрана
Горизонтальный размер
Вертикальный размер
Скрывать видео на стыке
A1
Положение
× 2
× 2
Задержка включения
ВКЛ
8
Нажмите, чтобы выбрать Задержка включения.
Нажмите, чтобы выбрать ВЫКЛ или ВКЛ.
ВЫКЛ: Все дисплеи включаются одновременно.
ВКЛ: Каждый дисплей включается в порядке
Положение.
Время задержки=Положение (отличие от A1) × 1 сек.
Например) Случай B2 в 4 × 2 A1, A2, A3, A4, B1, B2 5 sec.
При включении питания системы с несколькими дисплеями для уменьшения силовой нагрузки каждый
дисплей включается с задержкой.
Примечания:
• Эта установка действительна, когда Установка мультиэкрана находится в положении ВКЛ.
• Во время работы этой функции индикатор питания мигает зеленым.
• Эта функция также работает, когда питание восстанавливается после сбоя или после выключения и повторного
включения сетевого шнура.
При отсоединении и повторном подсоединении сетевого шнура, пока аппарат находится в режиме ожидания и
на блок разъемов подается питание, каждый аппарат имеет задержку по времени для начала подачи питания
на подсоединенный блок разъемов в соответствии с Положение, а индикатор питания сначала горит красным,
а затем изменяет цвет на оранжевый, когда на панель разъемов начинает подаваться питание.
Задержка включения
Установка мультиэкрана
Выкл
Выкл
A1
Положение
Установка мультиэкрана
Горизонтальный размер
Вертикальный размер
Скрывать видео на стыке
× 2
× 2
ВКЛ
Задержка включения
Установка мультиэкрана
Выкл
Выкл
A1
Положение
Установка мультиэкрана
Горизонтальный размер
Вертикальный размер
Скрывать видео на стыке
× 2
× 2
ВКЛ
Задержка включения
