16

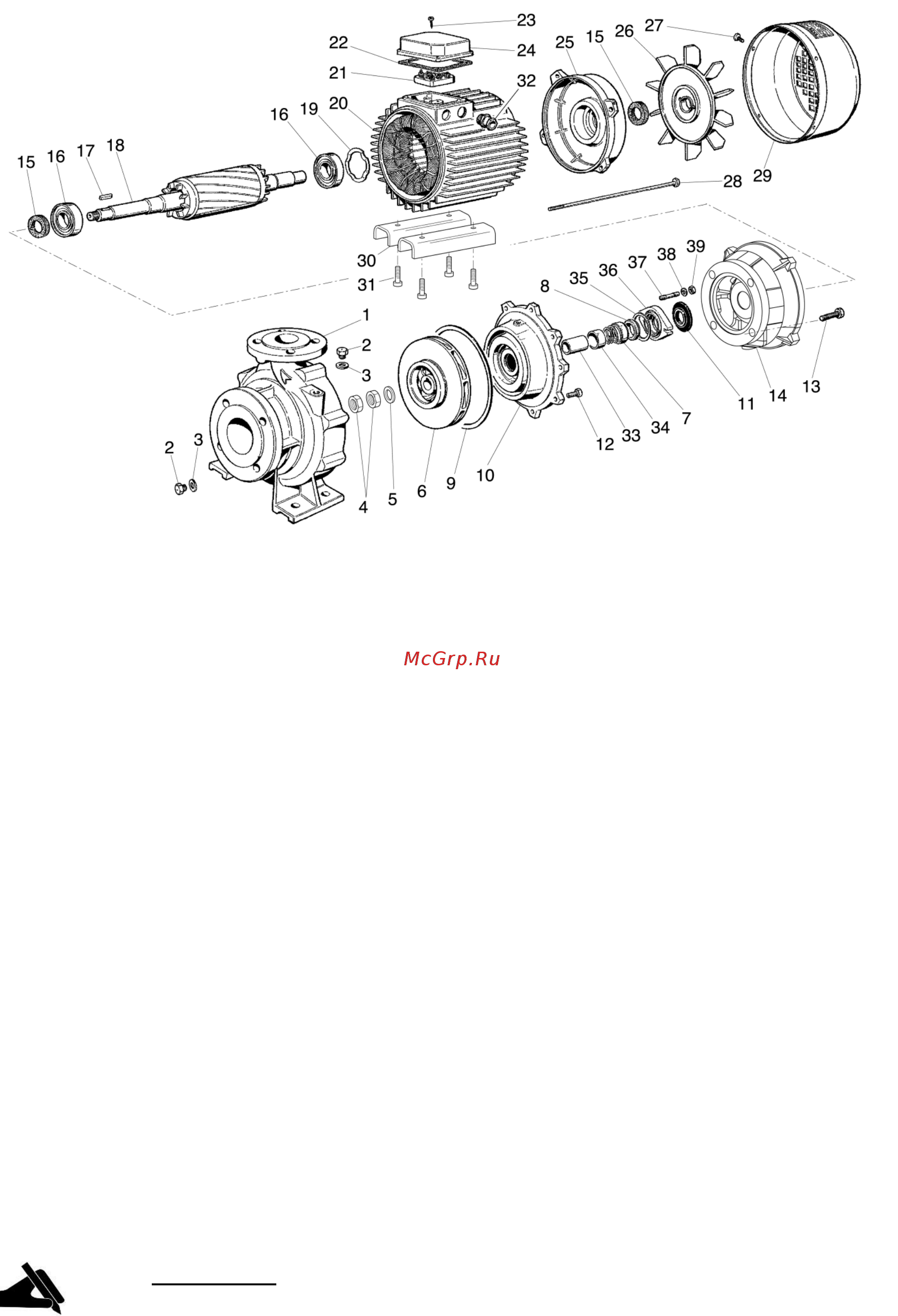

Насосы серии STAR мощностью P2 с 11 кВт (включительно) и серии STAR4 мощностью Р2
с 9,2 кВт (включительно)
1
Корпус гидравлической части
21
Клемная колодка
2
Пробка
22
Уплотнение клемной коробки
3
Уплотнительное кольцо
23
Болт
4
Гайка
24
Крышка клемной коробки
5
Шайба
25
Задняя крышка двигателя
6
Рабочее колесо
26
Крыльчатка вентилятора
7
Торцевое уплотнение (вращающаяся часть)
27
Болт
8
Торцевое уплотнение (неподвижная часть)
28
Шпилька
9
Уплотнительное кольцо
29
Крышка вентилятора
10
Корпус гидравлической части
30
Опора
11
Манжета
31
Болт
12
Болт
32
Кабельный ввод
13
Болт
33
Втулка
14
Корпус гидравлической части
34
Втулка
15
Уплотнительное кольцо
35
Уплотнительное кольцо
16
Подшипник
36
Крышка торцевого уплотнения
17
Шпонка
37
Шпилька
18
Вал электродвигателя
38
Шайба
19
Шайба пружинная
39
Болт
20
Статор электродвигателя
Примечание: Жирным шрифтом выделены запасные части, подверженные
естественному износу при эксплуатации и рекомендуемые к приобретению
вместе с насосом в качестве ремкомплекта.
