Tantos PIR-203 Инструкция по эксплуатации онлайн
PIR-203 Объемный ИК-извещатель
Инструкция по установке
Извещатель PIR-203 имеет сдвоенный PIR-элемент и предназначен для использования в
охранных сигнализациях частных владений или коммерческого сектора. Извещатель легко
устанавливается и имеет встроенную схему температурной компенсации для снижения
вероятности ложных тревог при температуре окружающей среды близкой к 30-33 ⁰С.
Широкоугольная сферическая линза извещателя позволяет ему обеспечивать охрану
помещений среднего размера при установке в угол. Извещатель имеет низкое потребление
и может устанавливаться на дополнительный кронштейн, при необходимости.
ПРАВИЛА УСТАНОВКИ
Выберите место установки
Выберите место установки, наиболее подходящее для обнаружения нарушителя.
Учитывайте зону обнаружения извещателя. Сдвоенный PIR-элемент более чувствителен к
пересечению лучей перпендикулярно и менее чувствителен к движению на извещатель или
от него. Устанавливайте извещатель на надежную и стабильную поверхность.
Избегайте следующих мест установки
• С прямым солнечным светом
• Вблизи объектов с быстрым изменением температуры
• В помещениях с активными потоками воздуха.
УСТАНОВКА ИЗВЕЩАТЕЛЯ

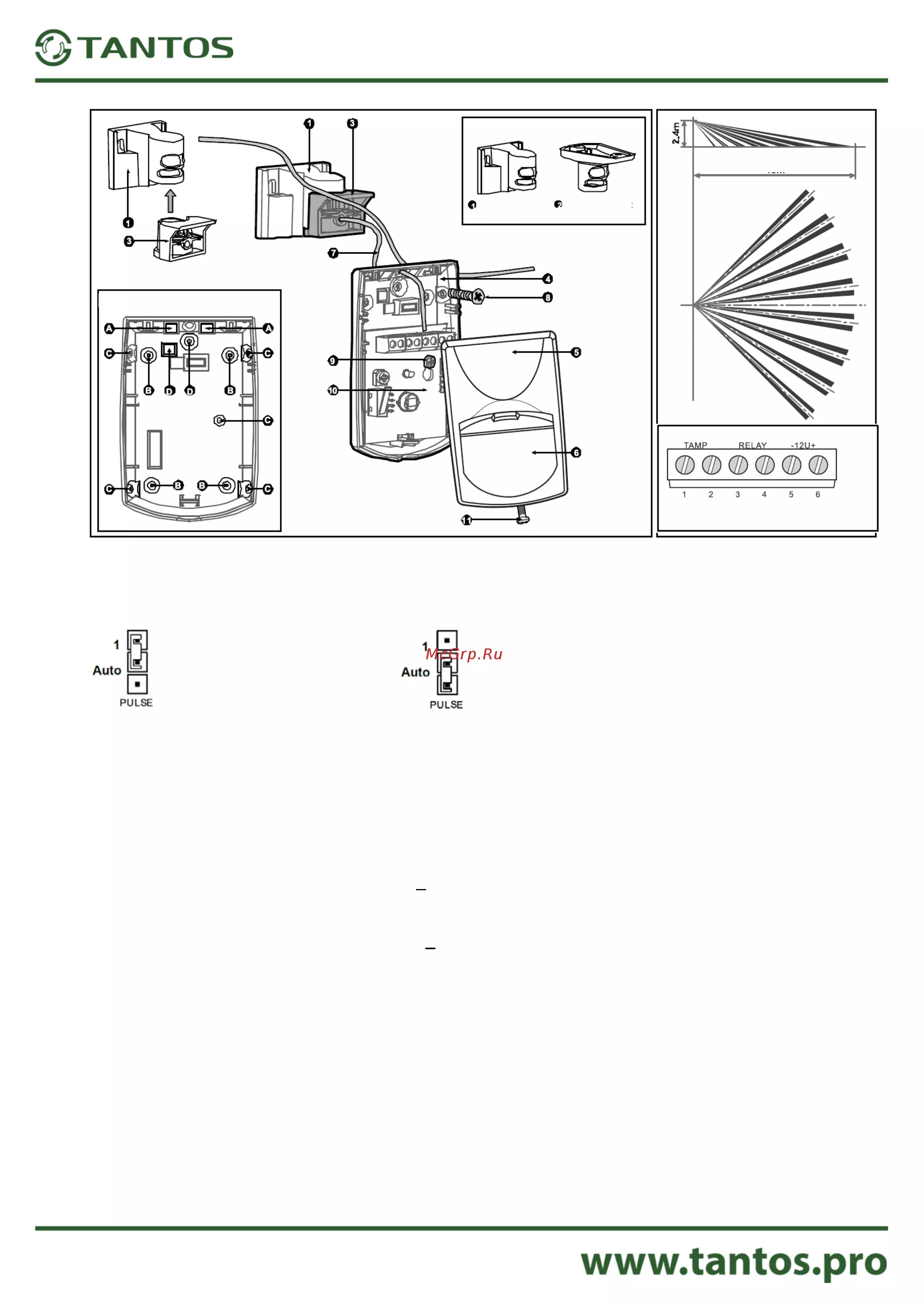

1. Для снятия крышки (рис.4), открутите крепежный винт (рис. 4-11) и аккуратно подденьте
крышку.
2. Для снятия платы, аккуратно открутите крепежный винт (рис. 4-9), удерживающий плату
(рис. 4-10).
3. Проделайте нужные отверстия для крепежа на плоскость или в угол (рис. 2-В или С)
4. Круглые и прямоугольные отверстия в основании могут выдавливаться и предназначены
для ввода кабеля (рис.2-D). Вы можете использовать не нужные монтажные отверстия
для ввода кабеля (для установки на кронштейне (рис. 1 и 3) (рис. 4-7) введите кабель
через кронштейн).
5. Закрепите основание извещателя на стене, в углу или на потолке (можно использовать
кронштейн для установки).
6. Установите плату, закрепите ее винтом. Подключите провода кабеля к клеммной колодке.
7. Установите крышку извещателя, вставив держатели сверху, закрывая ее вниз и закрепите
крышку винтом.
ПОДКЛЮЧЕНИЕ ИЗВЕЩАТЕЛЯ
Клеммная колодка (рис.6)
Клеммы 1 и 2 (маркированы как ТАМР). Если используется функция темпера, подключите
эти клеммы к нормально замкнутому шлейфу 24 часовой зоны контрольной панели. Если
крышка извещателя открывается, на контрольную панель немедленно передается сигнал
тревоги.
Клеммы 3 и 4 (маркированы как RELAY). Это выход тревожного реле извещателя.
Подключите их к шлейфу контрольного прибора, согласно инструкции на контрольный
прибор. Выход тревожного реле извещателя – нормально замкнутые контакты.
Клеммы 5 и 6 (маркированы как –12V+) – подключите – к общему проводу контрольного
прибора или источника питания, подключите + к плюсу выхода питания контрольного
прибора или к плюсу источника питания.
