НАСТРОЙКА ИЗВЕЩАТЕЛЯ
УСТАНОВКА КОЛИЧЕСТВА ИМПУЛЬСОВ
ХАРАКТЕРИСТИКИ
Чувствительный элемент
Сдвоенный PIR-элемент
Питание
От 8,2 до 16 В пост. тока
Потребляемый ток
8 мА (10 мА в режиме тревоги)
Температурная компенсация
Есть
Время извещения
2 сек + 0,5 сек
Выход тревоги
НЗ; 28 В; 0,1 А; 27 Ом
Контакт НСД
НЗ; 28 В; 0.1 А; 10 Ом
Время прогрева
60 сек + 5 сек
Индикатор
Светодиод (вкл. при тревоге)
Защита от радиопомех
30 В/м, 10 – 1000 МГц
Защита от статики
50 000 В
Размеры
92 х 60 х 35 мм
Вес
40 г

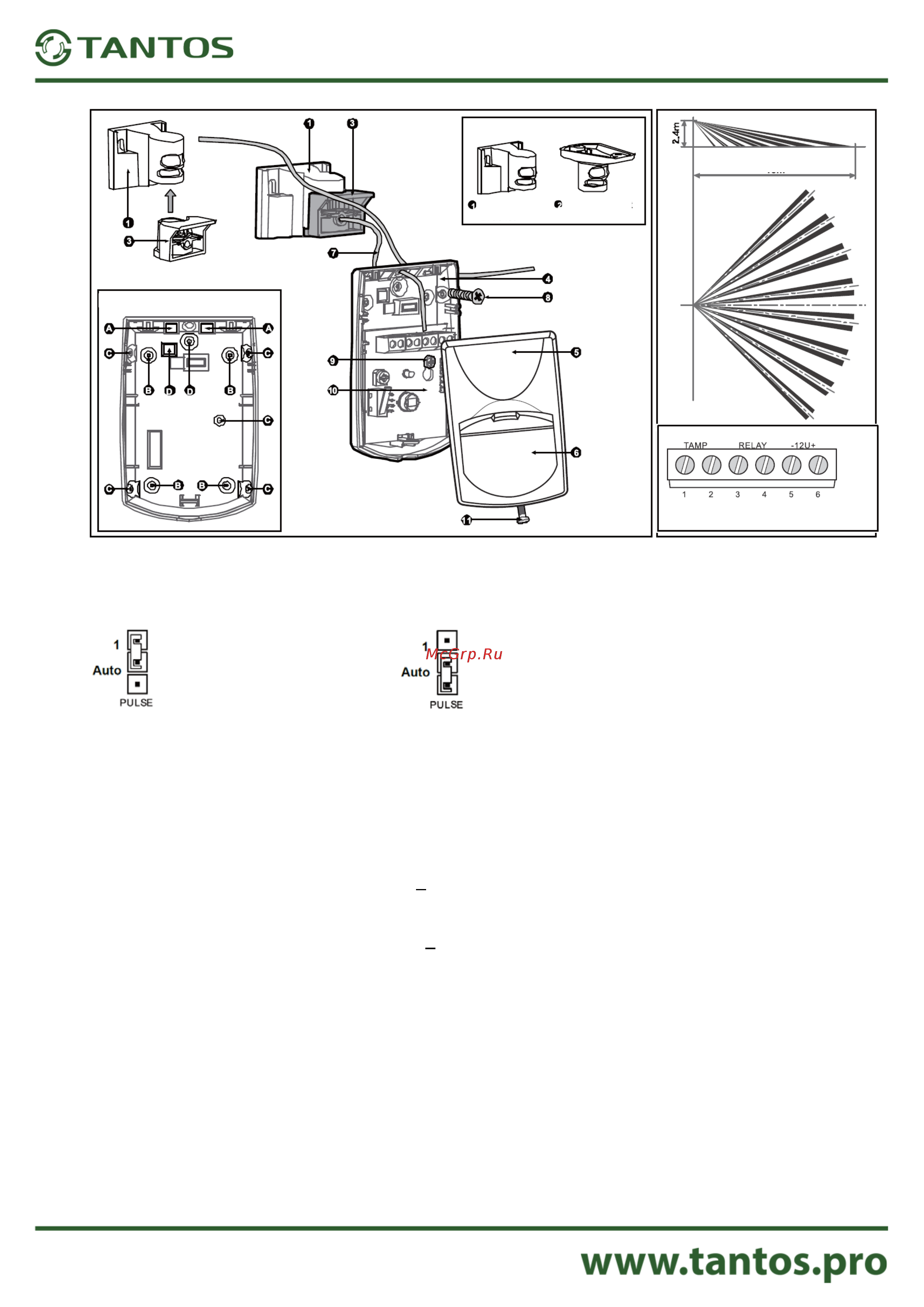

Рис. 1. Установка кронштейна (опция)
Рис. 2. Пробиваемые отверстия
Рис. 4. Установка извещателя
Рис. 3. Опциональный кронштейн
Настенный
кронштейн
Потолочный
кронштейн
Рис. 5. Зона линзы
12 м
Нормальные условия,
срабатывание на 1 импульс
Сложные условия, высокая вероятность
ложных тревог, автоматический выбор
количества импульсов для срабатывания

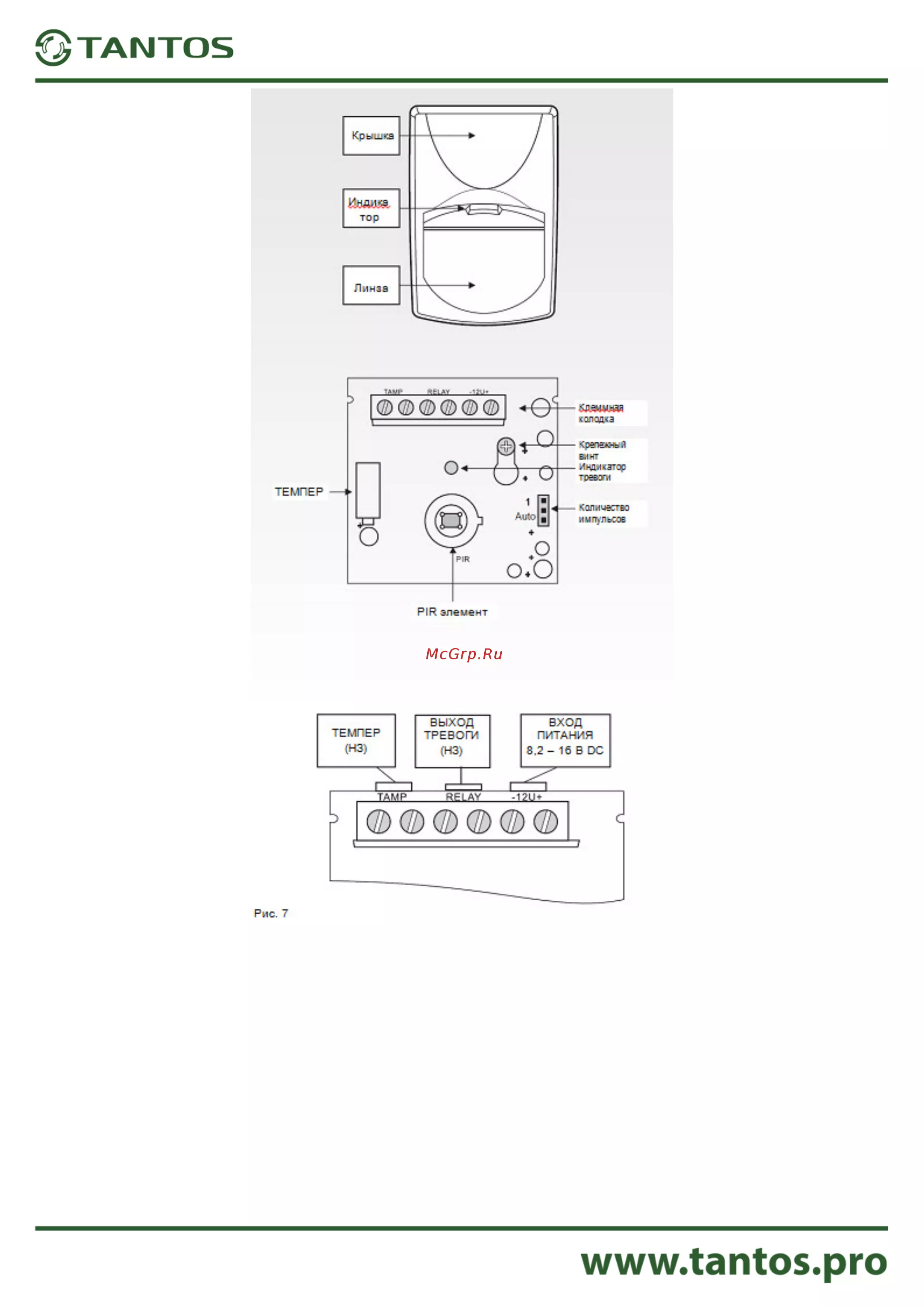

Рис. 6. Клеммная колодка
Содержание
- Pir 203 1
- Инструкция по установке 1
- Объемный ик извещатель 1
- Подключение извещателя 1
- Правила установки 1
- Установка извещателя 1
- Настройка извещателя 2
- Характеристики 2
- Проверка извещателя 3
- Проведите проверку работы извещателя проходом через зону обнаружения при отсутствии других людей в помещении проверка проходом снимите крышку извещателя установите перемычку счетчика импульсов в положение 1 1 индикатор должен быть включен 2 установите крышку извещателя 3 медленно пройдите через зону обнаружения 4 следите за индикатором как он показывает срабатывание извещателя 5 ожидайте 5 секунд после прохода чтобы извещатель восстановился после срабатывания 6 после проведения проверки индикатор можно выключить примечание проверку проходом следует проводить не менее раза в год чтобы удостовериться в надежности обнаружения извещателя 4
