ST-DS104С и ST-DS206С
2
Общее описание
Панели вызова видеодомофонной связи ST-DS104C и ST-DS206С используются для реализации
односторонней видеосвязи и двухсторонней аудиосвязи с мониторами по 4-х проводной
линии. Панель имеет уличное исполнение и прочный корпус.

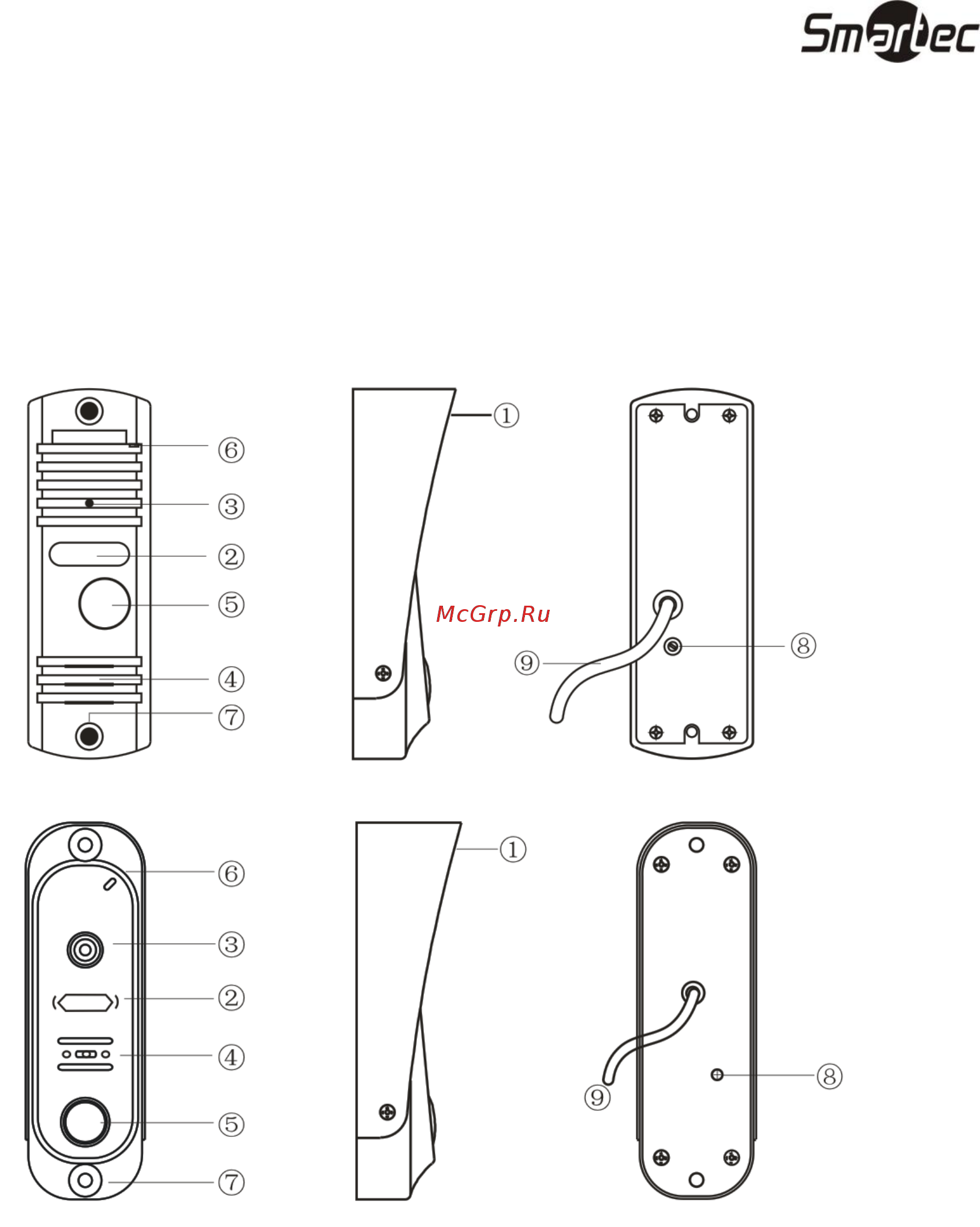

Внешний вид
1 – Козырек используется защиты от дождя и солнца.
2 – ИК СИД используется для подсветки в условиях недостаточной освещенности.
3 – Камера используется для получения видеоизображения на мониторе.
4 – Громкоговоритель используется для передачи звука с монитора.
5 – Кнопка вызова используется вызова абонента.
6 – Микрофон используется для трансляции звука с панели вызова.
7 – Крепежные отверстия используются для фиксации панели вызова.
8 – Регулятор громкости используются для регулировки громкости громкоговорителя.
9 – Кабель подключения используются для подключения к монитору и линии управления
замком.
