Smartec ST-DS206C-BK [3/4] Общая схема подключения

ST-DS104С и ST-DS206С

Подготовка к установке

1 Избегайте установки устройства в непосредственно близости от источников сильного

электромагнитного излучения, двигателей и лифтов.

2 Не подвергайте устройство воздействию сильной вибрации или ударам, поскольку это

может привести к выходу из строя компонент.

3 Избегайте установки устройства в местах с возможностью воздействия сильного

светового излучения.

4 Избегайте установки устройства в местах с возможностью воздействия прямого

солнечного излучения, проливного дождя, высокой температуры, высокой

загрязненности и химически агрессивных сред.

5 Расстояние до сильноточных кабелей должно быть не менее 30 см.

6 Рекомендуемая высота установки 150 – 160 см.

7 Перед установкой убедитесь, что питание выключено.

8 Монтаж должен осуществляться только квалифицированным персоналом.

Установка

1 Приложите к стене панель вызова или угловой адаптер, наметьте отверстия под

дюбель, просверлите отверстия и вставьте дюбели из комплекта.

2 Сделайте все необходимые подключения.

3 Включите питание и отрегулируйте громкость громкоговорителя (позиция 8 на рисунке

внешнего вида), если требуется.

4 Используя крепеж из комплекта, зафиксируйте угловой адаптер и панель вызова.

5 Установите козырек (позиция 1 на рисунке внешнего вида) и зафиксируйте с помощью

винтов.

Подключение

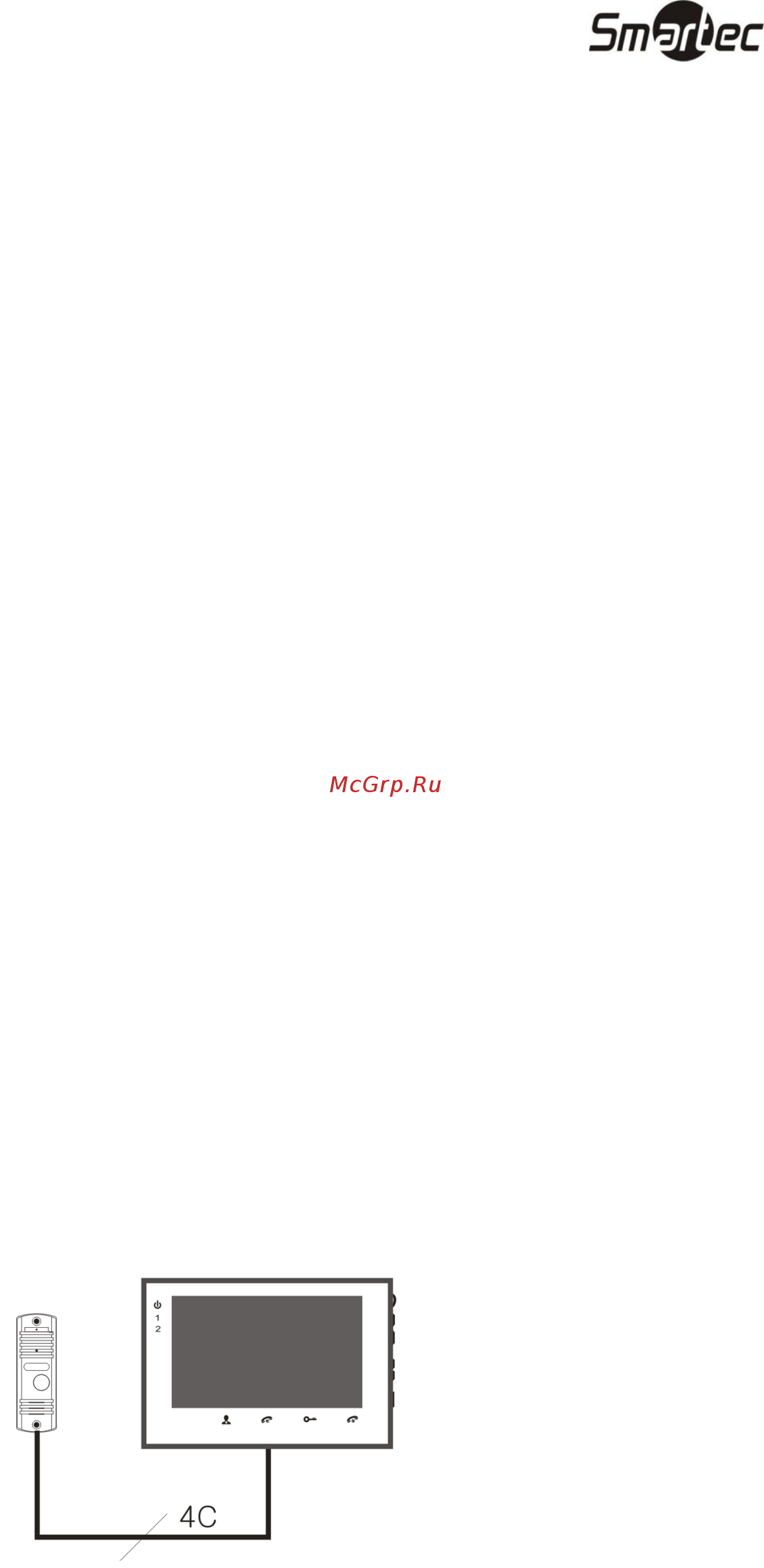

Общая схема подключения
