Electrolux EGG 56343 NN [13/32] Подключение к электросети
![Electrolux EGG 56343 NN [13/32] Подключение к электросети](/views2/1037438/page13/bgd.png)
• При переходе с природного газа G20 20
мбар (или природного газа G20 13 мбар
1)
)
на сжиженный газ закрутите винт обводно‐
го клапана до упора.
• При переоборудовании со сжиженного газа
на природный газ G20 давлением 20 мбар
выверните винт обводного клапана обрат‐
но примерно на 1/4 оборота (1/2 оборота
для горелки с тройным рассекателем).
• При переоборудовании со природного газа
G20 20 мбар на природный газ G20 давле‐
нием 13 мбар
1)
выверните винт обводного
клапана обратно приблизительно на 1/4
оборота (1/2 оборота для горелки с трой‐
ным рассекателем).
• При переходе с сжиженного на природный
газ G20 давлением 13 мбар
1)
открутите
винт обводного клапана примерно на 1/2
оборота (1 оборот для горелки с тройным
рассекателем).
• При переоборудовании со природного газа
G20 13 мбар
1)
на природный газ G20 да‐
влением 20 мбар заверните винт обводного
клапана обратно приблизительно на 1/4
оборота (1/2 оборота для горелки с трой‐
ным рассекателем).
ВНИМАНИЕ!
Убедитесь, что пламя не гаснет при
быстром повороте ручки из макси‐
мального в минимальное положение.
8.4 Подключение к электросети
• Проверьте, чтобы напряжение и тип элек‐
тропитания, указанные на табличке с тех‐
ническими характеристиками, соответство‐
вали напряжению и типу электропитания в
местной электросети.
• В комплект поставки прибора входит сете‐
вой кабель. Его следует оборудовать вил‐
кой, соответствующей нагрузке, указанной
на табличке с техническими данными. Убе‐
дитесь, что вилка вставлена в нужную ро‐
зетку.
• Включайте прибор только в установленную
надлежащим образом электророзетку с за‐
щитным контактом.
• Убедитесь, что после установки имеется
доступ к вилке.
• Для отключения прибора от электросети не
тяните за кабель электропитания. Всегда
беритесь за саму вилку.
• В случае подключения прибора через удли‐
нитель, переходник или тройник - суще‐
ствует опасность возгорания. Позаботьтесь
о том, чтобы подключение заземления со‐
ответствовало действующим нормам и пра‐
вилам.
• На всем протяжении сетевого кабеля ни
один из его участков не должен подвер‐
гаться нагреву более 90°C.
Убедитесь, что синий нейтральный провод
подключен к клеммной колодке с буквой «N».
Подключите коричневый (или черный) фазо‐
вый провод к контакту клеммной колодки с
буквой «L». Фазовый провод всегда должен
быть подключен.
8.5 Замена сетевого шнура
При замене сетевого шнура используйте
только специальный кабель типа H05V2V2-F
T90 или эквивалентный ему. Удостоверьтесь,
что провод имеет сечение, допускающее его
использование при данном напряжении и ра‐
бочей температуре. Желто-зеленый провод
заземления должен быть примерно на 2 см
длиннее коричневого (или черного) провода,
идущего на фазу.

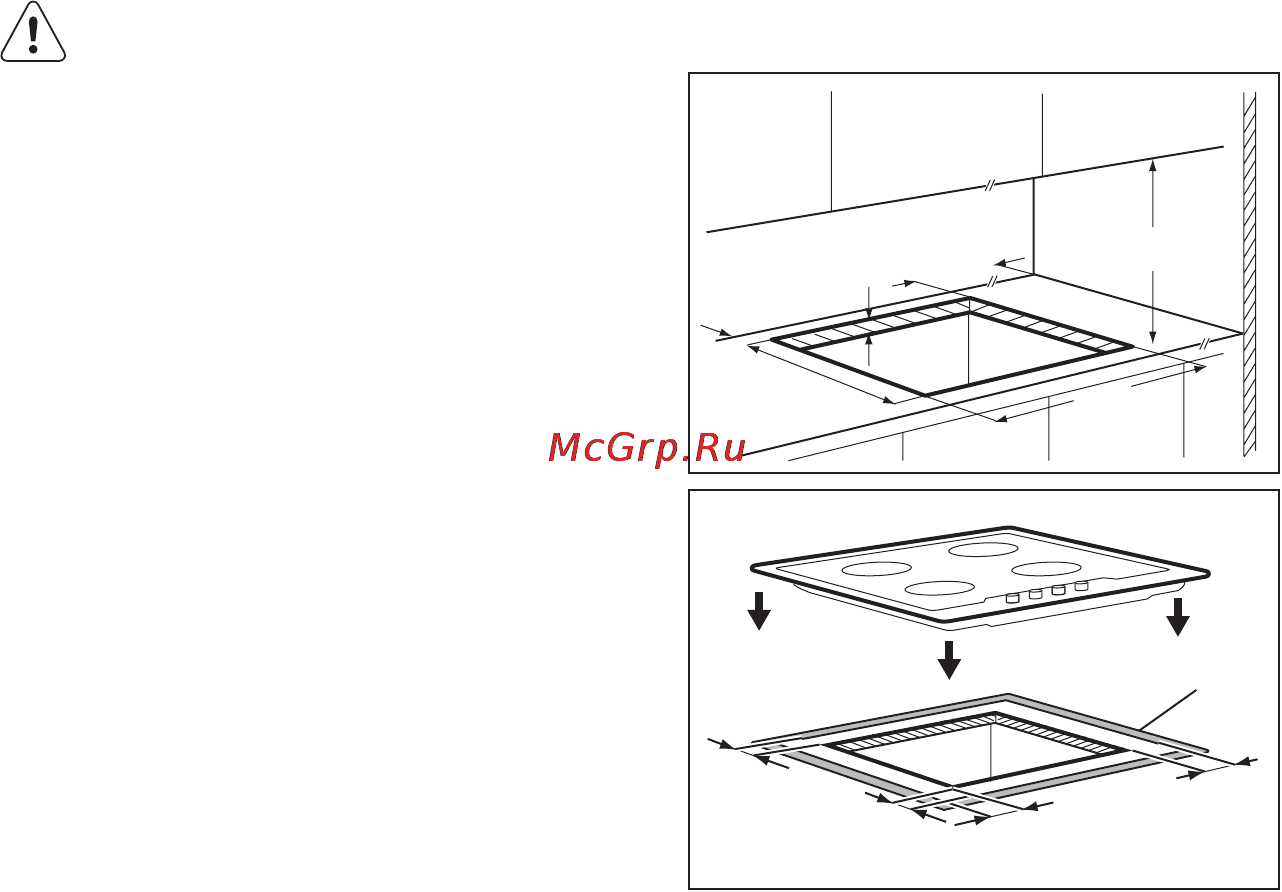

8.6 Встраивание
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
10 mm
3 mm
11 mm
11 mm
A
1)
только для России
РУССКИЙ 13
