Hotpoint-Ariston GPL 64L CI [17/24] Описание изделия
![Hotpoint-Ariston GPL 64L CI [17/24] Описание изделия](/views2/1037519/page17/bg11.png)
RS
17

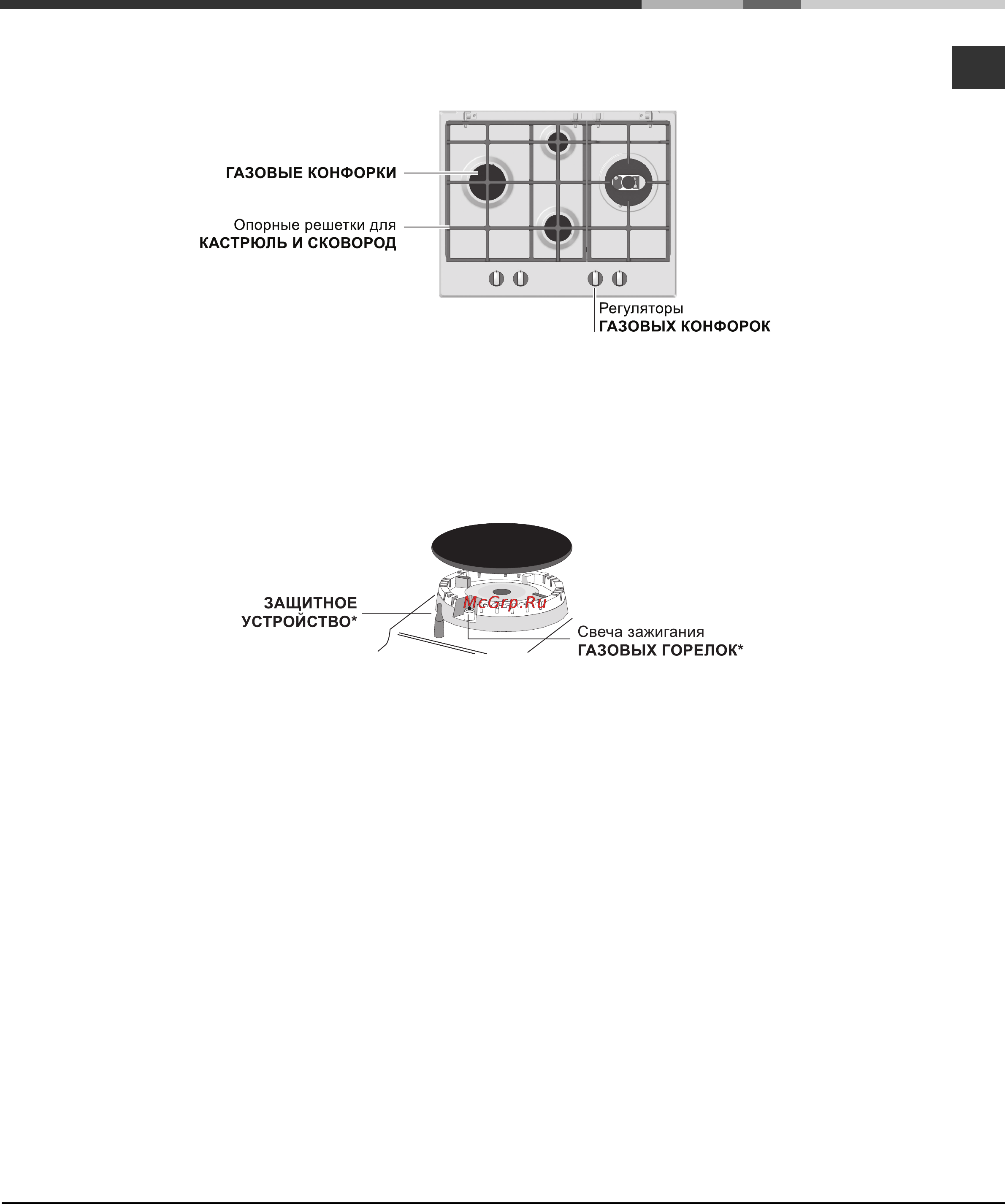

Описание изделия
Общии вид
* Имеется только в некоторых моделях.
• ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и
размер. Выберите конфорку, наиболее
соответствующую диаметру используемой посуды.
• Регуляторы ГАЗОВЫХ КОНФОРОК для регуляции
пламени или мощности.
• Свеча зажигания ГАЗОВЫХ КОНФОРОК* для
автоматического зажигания нужной конфорки.
• УСТРОЙСТВО БЕЗОПАСНОСТИ* при случайном
гашении пламени это устройство перекрывает подачу
газа.
Содержание
- Contents 1
- Description of the appliance 6 1
- Gpk 64l gh ru ha 1
- Installation 2 5 1
- Maintenance and care 10 1
- Operating instructions 1
- Precautions and tips 9 1
- Start up and use 7 8 1
- Troubleshooting 11 1
- Installation 2
- Positioning 2
- Electrical connection 3
- Gas connection 3
- Burner and nozzle specifications for 65 cm versions only 5
- Gpk 64l gh ru ha 5
- If the appliance is connected to liquid gas the regulation screw must be fastened as tightly as possible 5
- Once this procedure is finished replace the old rating sticker with one indicating the new type of gas used stickers are available from any of our service centres 5
- Should the gas pressure used be different or vary slightly from the recommended pressure a suitable pressure regulator must be fitted to the inlet pipe in order to comply with current national regulations 5
- Description of the appliance 6
- Overall view 6
- Practical advice on using the burners 7
- Start up and use 7
- Disposal 9
- General safety 9
- Precautions and tips 9
- Cleaning the appliance 10
- Gas tap maintenance 10
- Maintenance and care 10
- Switching the appliance off 10
- Possible causes solution 11
- Problem 11
- Troubleshooting 11
- Gpk 64l gh ru ha 12
- Варочная панель 12
- Включение и эксплуатация 18 12
- Монтаж 13 16 12
- Неисправности и методы их устранения 21 12
- Описание изделия 17 12
- Предосторожности и рекомендации 19 12
- Руководство по эксплуатации 12
- Содержание 12
- Техническое обслуживание и уход 20 12
- Встроенныи монтаж 13
- Если варочная панель устанавливается под навесным шкафом последнии должен располагаться на высоте не менее 700 мм от кухонного топа см рисунок 13
- Кухонные элементы расположенные рядом с кухоннои плитои высота которых превышает уровень варочнои панели должны находиться на расстояние не менее 600 мм от края варочнои панели вытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм расположите навесные шкафы прилегающие к вытяжке на высоте не менее 420 мм от рабочеи поверхности кухни см рисунок 13
- Размеры ниши кухонного элемента должны соответствовать рисунку в крепежныи комплект входят крепежные крюки для крепления варочнои панели на кухоннои рабочеи поверхности толщинои от 20 до 40 мм для надежного крепления варочнои панели рекомендуется использовать все прилагающиеся крюки 13
- Расположение 13
- Сжиженныи газ пропан бутан 13
- Тяжелее воздуха и следовательно застаивается внизу по этои причине помещения в которых установлены баллоны с снг сжиженным натуральным газом должны иметь вентиляционные отверстия внизу сообщающиеся с улицеи для удаления возможных утечек газа поэтому баллоны с спг должны быть опорожнены или оставаться частично заполненными они не должны размещаться или храниться в подземных помещениях и хранилищах подвалах и т д следует держать в помещении только один рабочии баллон расположенныи таким образом чтобы он не подвергался прямому воздеиствию источников тепла печеи каминов и т д которые могут привести к нагреву баллона свыше 50 c 13
- Установка 13
- Вентиляция 14
- Если варочная панель не устанавливается сверху встроенного духового шкафа необходимо вставить деревянную панель в качестве изоляции эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочнои панели 14
- Подсоединение к газопроводу 14
- Подсоединение сетевого шнура изделия к сети электропитания 14
- Схема крепления крюков 14
- Электрическое подключение 14
- Замена форсунок горелки с отдельным двоиным пламенем 15
- Подготовка к различным типам газа 15
- Подсоединение при помощи гибкои трубки из нержавеющеи стали со сплошными стенками с резьбовыми соединениями 15
- Подсоединение при помощи твердои трубки меднои или стальнои 15
- Проверка уплотнения 15
- Gpk 64l gh ru ha 16
- Для настройки минимальной мощности внутренней горелки поверните рукоятку по часовой стрелке вплоть до положения минимальной мощности снимите рукоятку и поверните регуляционный винт расположенный сбоку стержня крана в случае использования сжиженного газа регуляционныи винт должен быть завинчен до упора по завершении операции замените старую этикетку тарирования на новую соответствующую новому типу 16
- Используемого газа этикетку можно заказать в наших центрах технического обслуживания если давление используемого газа отличается от предусмотренного давления или варьирует необходимо установить на питающем газопроводе соответствующии регулятор давления согласно нормативу регуляторы для канализированных газов 16
- Характеристики конфорок и форсунок 16
- Общии вид 17
- Описание изделия 17
- Быстрая сокращенная rr 24 26 18
- Включение и эксплуатация 18
- Горелка ø диаметр кастрюли см 18
- Двойная внешняя dcdr 24 26 18
- Двойная внутренняя dcdr 10 14 18
- Малая а 10 14 18
- Практические советы по эксплуатации газовых горелок 18
- Средняя s 16 20 18
- Общие требования к безопасности 19
- Предосторожности и рекомендации 19
- Утилизация 19
- Обесточивание изделия 20
- Техническое обслуживание и уход 20
- Уход за рукоятками газовои варочнои панели 20
- Чистка изделия 20
- Аномалии 21
- В моделях варочнои панели оснащенных защитным устроиством конфорка загорается и сразу гаснет 21
- Возможные причины методы устранения 21
- Конфорка гаснет в положении малого пламени 21
- Конфорка не зажигается или пламя горит неравномерно 21
- Неисправности и методы их устранения 21
- Нестабильные кастрюли 21
- Перед тем как обратиться в центр технического обслуживания 21
- При обращении в центр сервисного обслуживания необходимо сообщить 21
