NL
BE
36

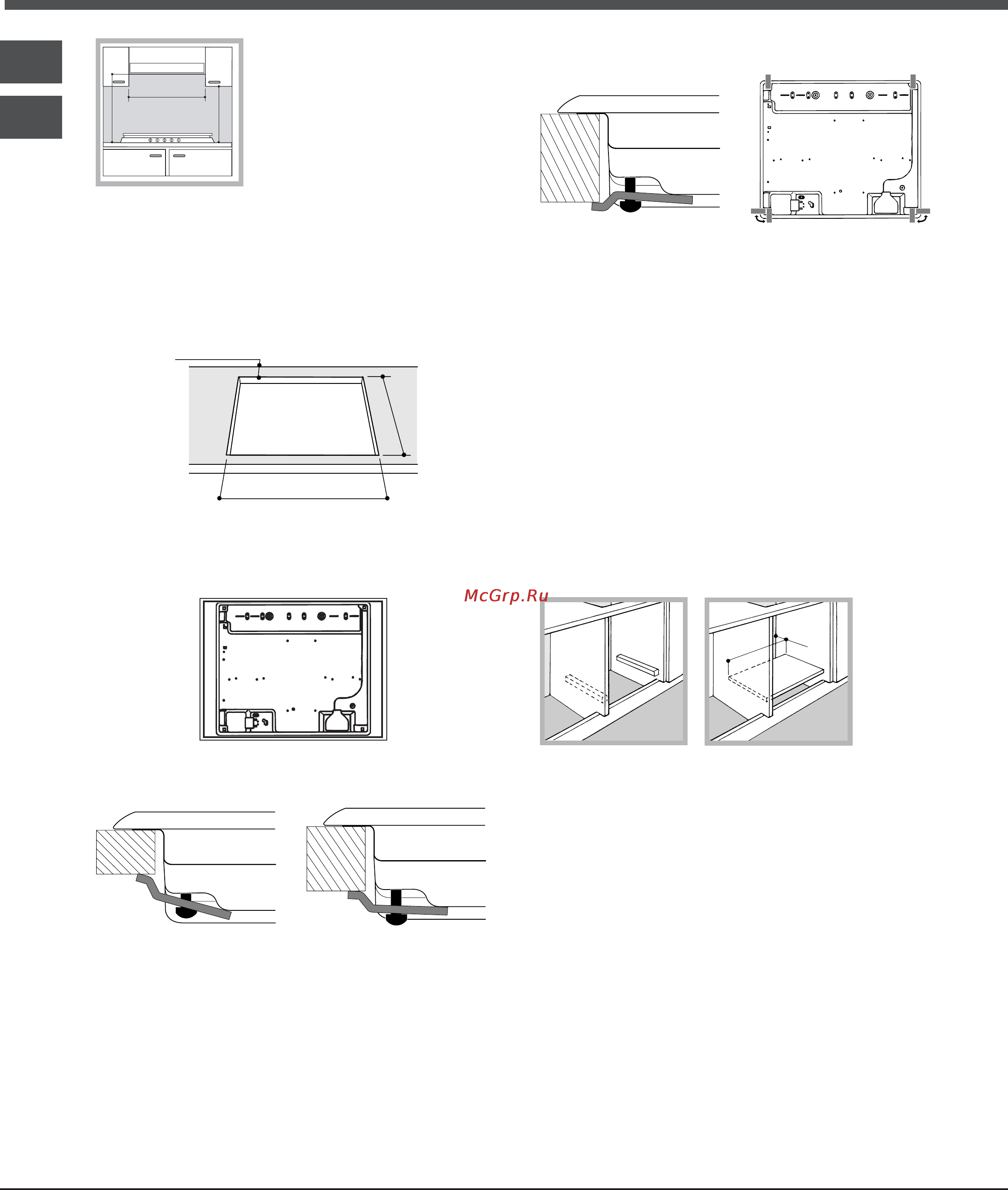

Als de kookplaat onder een
keukenkastje wordt geplaatst,
moet deze zich op een afstand
van minstens 700 mm van het
keukenblad bevinden (zie
afbeelding).
De opening van het meubel moet de afmetingen
hebben die in de afbeelding zijn aangegeven.
De bevestigingsklemmen maken een bevestiging
mogelijk van de kookplaat aan een keukenblad van
tussen de 20 en 40 mm dik. Voor een goede
bevestiging raden wij u aan alle bijgeleverde haken
te gebruiken.
555
mm
475
m
m
55
mm
Voordat u overgaat tot bevestiging aan de aanrecht
moet u de afdichting (bijgeleverd) aanbrengen langs
de omtrek van de kookplaat zoals aangegeven in
de afbeelding.
Schema voor de bevestiging van de haken
Stand haak voor Stand haak voor
keukenblad H=20mm keukenblad H=30mm
560 mm.
45 mm.
600mm min.
540mm min.
700mm min.
Voor
Stand haak voor Achter
keukenblad H=40mm
Gebruik de haken die u vindt in de
toebehorenverpakking
Als de kookplaat niet boven een inbouwoven wordt
geïnstalleerd, moet u een houten isolatieplank
aanbrengen. Deze moet op een minimum afstand
van 20 mm van de onderkant van de kookplaat
worden geplaatst.
Ventilatie
Om een goede ventilatie te bereiken moet u de
achterkant van het meubel verwijderen. Het verdient de
voorkeur de oven op twee houten balken te plaatsen, of
eventueel op een enkele plank die een opening heeft van
tenminste 45 x 560 mm (zie afbeeldingen).
Het is alleen mogelijk de kookplaat boven
inbouwovens te installeren als deze zijn voorzien
van afkoelingsventilatie.
