NL
BE
38
TYPEPLAATJE
Elektrische
aansluitingen
zie typeplaatje
Dit apparaat voldoet aan de
volgende EU Richtlijnen:
73/23/EEG van 19/02/73
(Laagspanning) en
daaropvolgende wijzigingen -
89/336/EEG van 03/05/89
(Elektromagnetische
Compatibiliteit) en
daaropvolgende wijzigingen -
93/68/EEG
van 22/07/93 en
daaropvolgende wijzigingen.
EEG/90/336 van 29/06/90 (Gas)
en successievelijke modificaties.
2002/96/EC
Aansluiting met een roestvrije stalen flexibele buis
aan een onafgebroken wand voorzien van
aanhechtingen met schroefdraad.
Het verbindingsstuk waardoor het gas toegang krijgt
tot het fornuis is voorzien van schroefdraad: 1/2 gas
cilindrische schroefbout.
De in werking stelling van deze buizen moet zodanig
worden bewerkstelligd dat hun lengte in uitgerolde
toestand niet meer dan 2000 mm is. Nadat de
aansluiting heeft plaatsgevonden moet u controleren
dat de flexibele metalen buis niet in contact komt met
de beweegbare delen of dat hij vastgekneld raakt.
Gebruik uitsluitend buizen en afdichtingen die
voldoen aan de geldende landelijke normen.
Controleren gasdichtheid
Nadat het installeren heeft plaats gevonden moet de
perfecte gasdichtheid van alle verbindingsstukken
worden gecontroleerd met een zeepoplossing en nooit
met een vlam.
Aanpassen aan de verschillende soorten g
as (voor
België)
Voor het aanpassen van de kookplaat aan een ander
soort gas dan waarvoor hij is bestemd (aangegeven
op het typeplaatje aan de onderkant van de kookplaat
of op de verpakking), moeten de straalpijpjes van de
branders op de volgende wijze worden vervangen:

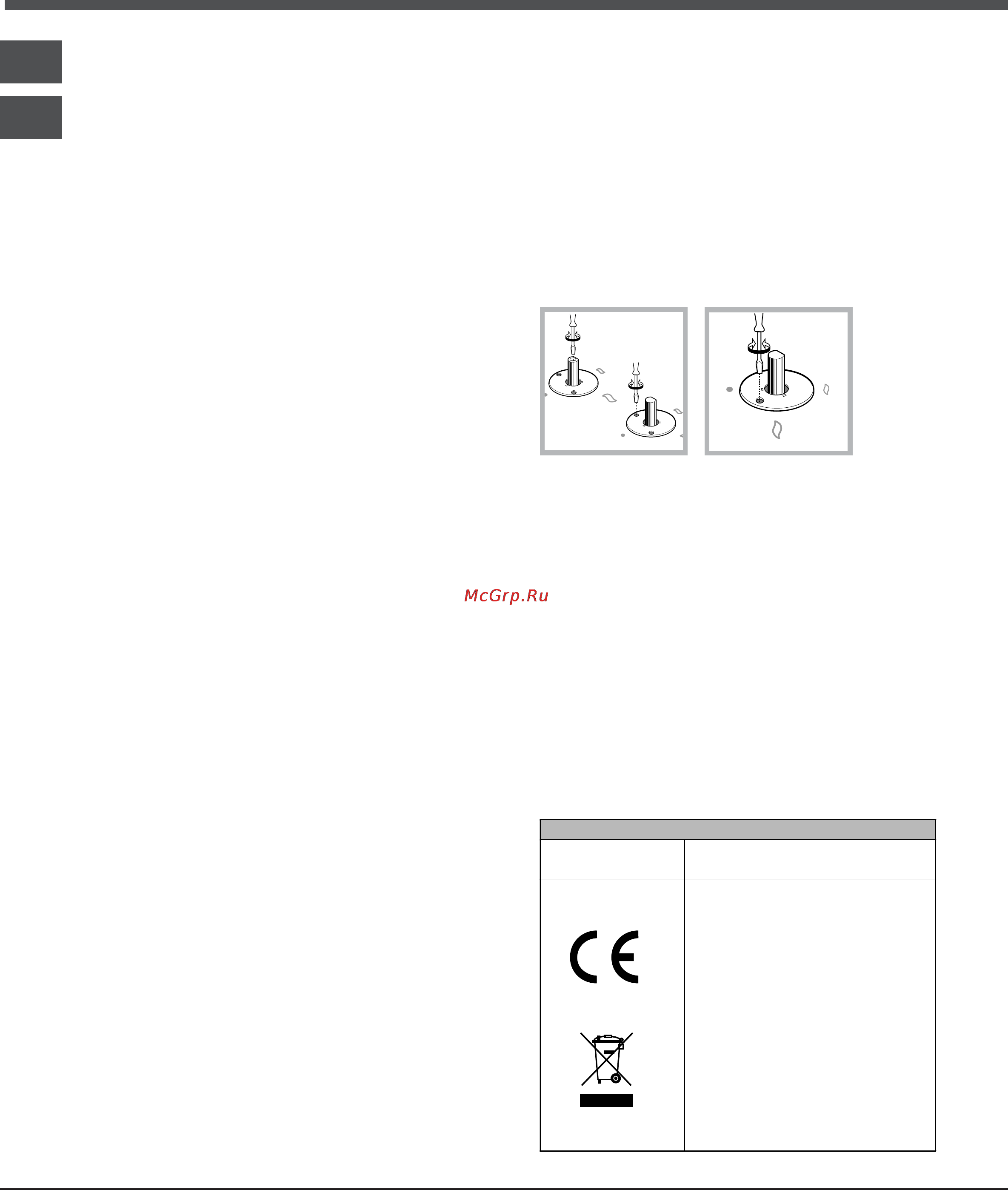

1. verwijder de roosters van de kookplaat en schuif de
branders uit hun plaats.
2. schroef de straalpijpjes los met een steeksleutel van
7mm en vervang ze met de straalpijpjes geschikt
voor het nieuwe type gas (zie tabel 1 Kenmerken
van de branders en de straalpijpen).
3. zet de onderdelen weer op hun plaats door de
handelingen in omgekeerde volgorde uit te voeren.
4. aan het einde van deze handelingen moet u het
oude etiket dat de gasinstelling aangeeft vervangen
met het etiket dat overeenkomt met het nieuwe gas
dat u gaat gebruiken, verkrijgbaar bij onze
Technische Service Centers.
Regelen primaire lucht van de straalpijpjes (voor
België)
De branders hebben geen regeling van de primaire
lucht nodig.
Het regelen van de minimumstand (voor België)
1. Zet het kraantje op de minimumstand;
2. Verwijder de knop en draai aan het regelschroefje in
of naast de spil van het kraantje totdat u een kleine,
regelmatige vlam bereikt.
3. Controleer of de brander aanblijft als u de knop snel
van hoog naar laag draait.
4. Als bij de apparaten met een
veiligheidsmechanisme (thermo-element) dit
systeem niet werkt als de branders op de minimum
stand staan, moet u het minimum verhogen door
aan de stelschroef te draaien.
5. Als de regeling voltooid is moet u de zegels op de
bypass schroefjes weer op hun plaats brengen met
zegellak of dergelijk materiaal.
Bij vloeibaar gas moet het regelschroefje geheel dicht
worden geschroefd.
Aan het einde van deze handelingen moet u het oude
etiket van de gasinstelling vervangen met het etiket
dat correspondeert met het nieuwe gas, verkrijgbaar
bij onze Technische Service Centers.
Als de gasdruk van het gebruikte gas verschillend (of
variabel) is dan hetgeen is voorzien, moet op de
toevoerbuis een drukteregelaar worden aangebracht
die voldoet aan de geldende landelijke normen.
