4
IT
e successivi aggiornamenti.
Per un sicuro funzionamento, per un adeguato uso
dellenergia e maggiore durata dellapparecchiatura,
assicurarsi che la pressione di alimentazione rispetti i
valori indicati nella tabella 1 Caratteristiche dei bruciatori
ed ugelli.
Allaccio con tubo rigido (rame o acciaio)
Lallaccio allimpianto gas deve essere effettuato in
modo da non provocare sollecitazioni di alcun genere
allapparecchio.
Sulla rampa di alimentazione dellapparecchio è presente
un raccordo a L orientabile, la cui tenuta è assicurata da
una guarnizione. Nel caso risulti necessario ruotare il
raccordo sostituire tassativamente la guarnizione di tenuta
(in dotazione con lapparecchio). Il raccordo di entrata del
gas allapparecchio è filettato 1/2 gas maschio cilindrico.
Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati
Il raccordo di entrata del gas allapparecchio è filettato 1/2
gas maschio cilindrico.
La messa in opera di tali tubi deve essere effettuata in
modo che la loro lunghezza, in condizioni di massima
estensione, non sia maggiore di 2000 mm. Ad
allacciamento avvenuto assicurarsi che il tubo metallico
flessibile non venga a contatto con parti mobili o
schiacciato.
Utilizzare esclusivamente tubi conformi alla Norma UNI-
CIG 9891 e guarnizioni di tenuta conformi alle Norme
Nazionali in vigore.
Con
trollo Tenuta
Ad installazione ultimata controllare la perfetta tenuta di
tutti i raccordi utilizzando una soluzione saponosa e mai
una fiamma.
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello
per il quale esso è predisposto (indicato sulla etichetta
fissata nella parte inferiore del piano o sull'imballo),
occorre sostituire gli ugelli dei bruciatori effettuando le
seguenti operazioni:
1. togliere le griglie del piano e sfilare i bruciatori dalle loro
sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da
7mm. e sostituirli con quelli adatti al nuovo tipo di gas
(vedi tabella 1 Caratteristiche dei bruciatori ed ugelli).
3. rimontare le parti eseguendo allinverso le operazioni.
4. al termine delloperazione, sostituite la vecchia etichetta
taratura con quella corrispondente al nuovo gas
dutilizzo, reperibile presso i Nostri Centri Assistenza
Tecnica.
Regolazione aria primaria dei bruciatori
I bruciatori non necessitano di nessuna regolazione
dellaria primaria.

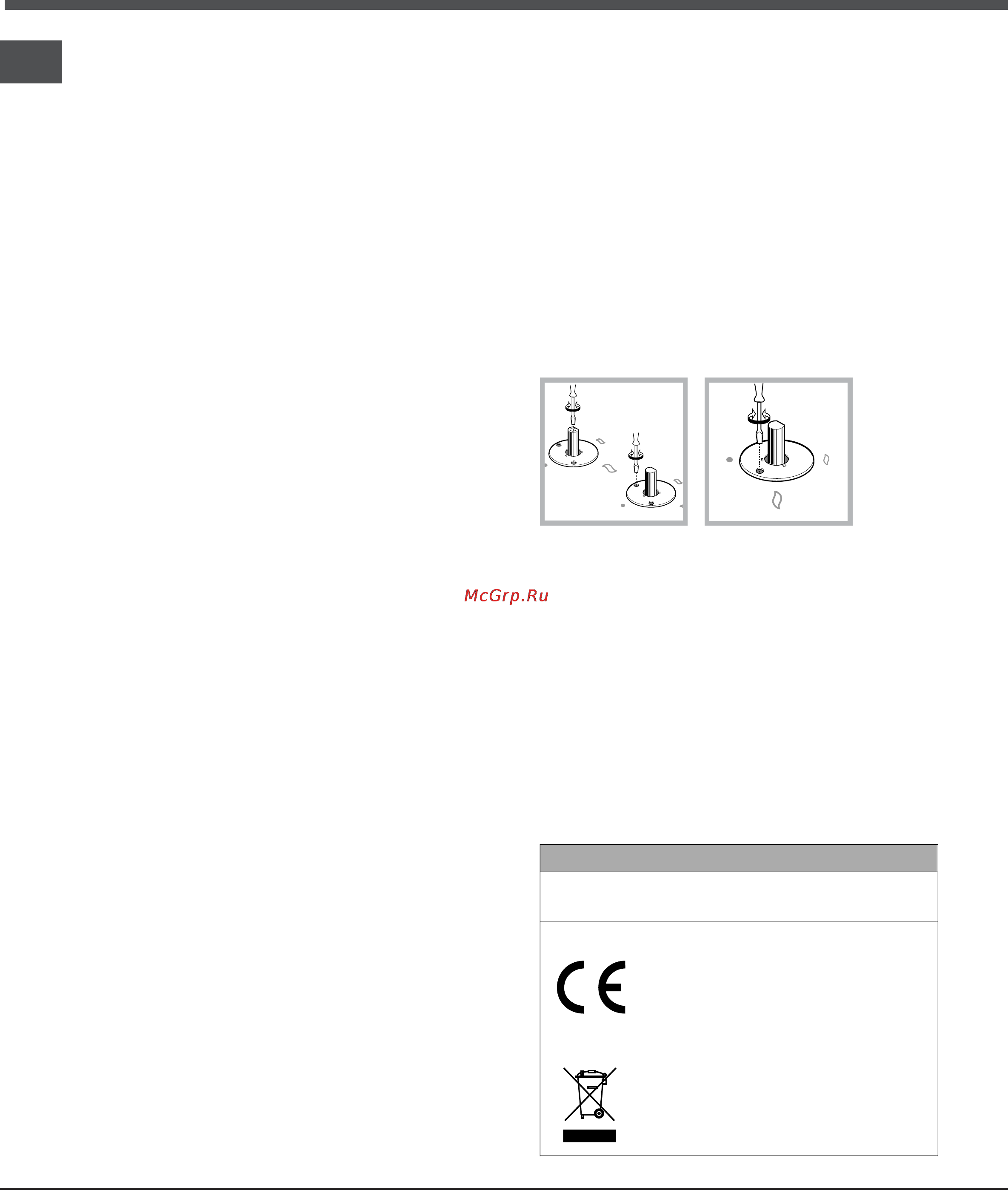

Regolazione minimi
1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione
posta allinterno o di fianco allastina del rubinetto fino
ad ottenere una piccola fiamma regolare.
3. Verificare che ruotando rapidamente la manopola dalla
posizione di massimo a quella di minimo non si
abbiano spegnimenti dei bruciatori.
4. Negli apparecchi provvisti del dispositivo di sicurezza
(termocoppia), in caso di mancato funzionamento del
dispositivo con bruciatori al minimo aumentare la
portata dei minimi stessi agendo sulla vite di
regolazione.
5. Effettuata la regolazione, ripristinate i sigilli posti sui by-
pass con ceralacca o materiali equivalenti.
Nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo.
Al termine delloperazione sostituire la vecchia etichetta
di taratura con quella corrispondente al nuovo gas di
utilizzo, reperibile presso i nostri Centri Assistenza
Tecnica.
Qualora la pressione del gas utilizzato sia diversa (o
variabile) da quella prevista, è necessario installare, sulla
tubazione dingresso un appropriato regolatore di
pressione (secondo EN 88-1 e EN 88-2 regolatori per gas
canalizzati).
TARGHETTA CARATTERISTICHE
Collegamenti
elettrici
vedi targhetta caratteristiche
Questa apparecchiatura è
conforme alle seguenti Direttive
Comunitarie: 73/23/CEE del
19/02/73 (Bassa Tensione) e
successive modificazioni -
89/336/CEE del 03/05/89
(Compatibilità Elettromagnetica) e
successive modificazioni -
93/68/CEE del 22/07/93 e
successive modificazioni.
90/336/CEE del 29/06/90 (Gas) e
successive modificazioni.
2002/96/CE
