ES
48

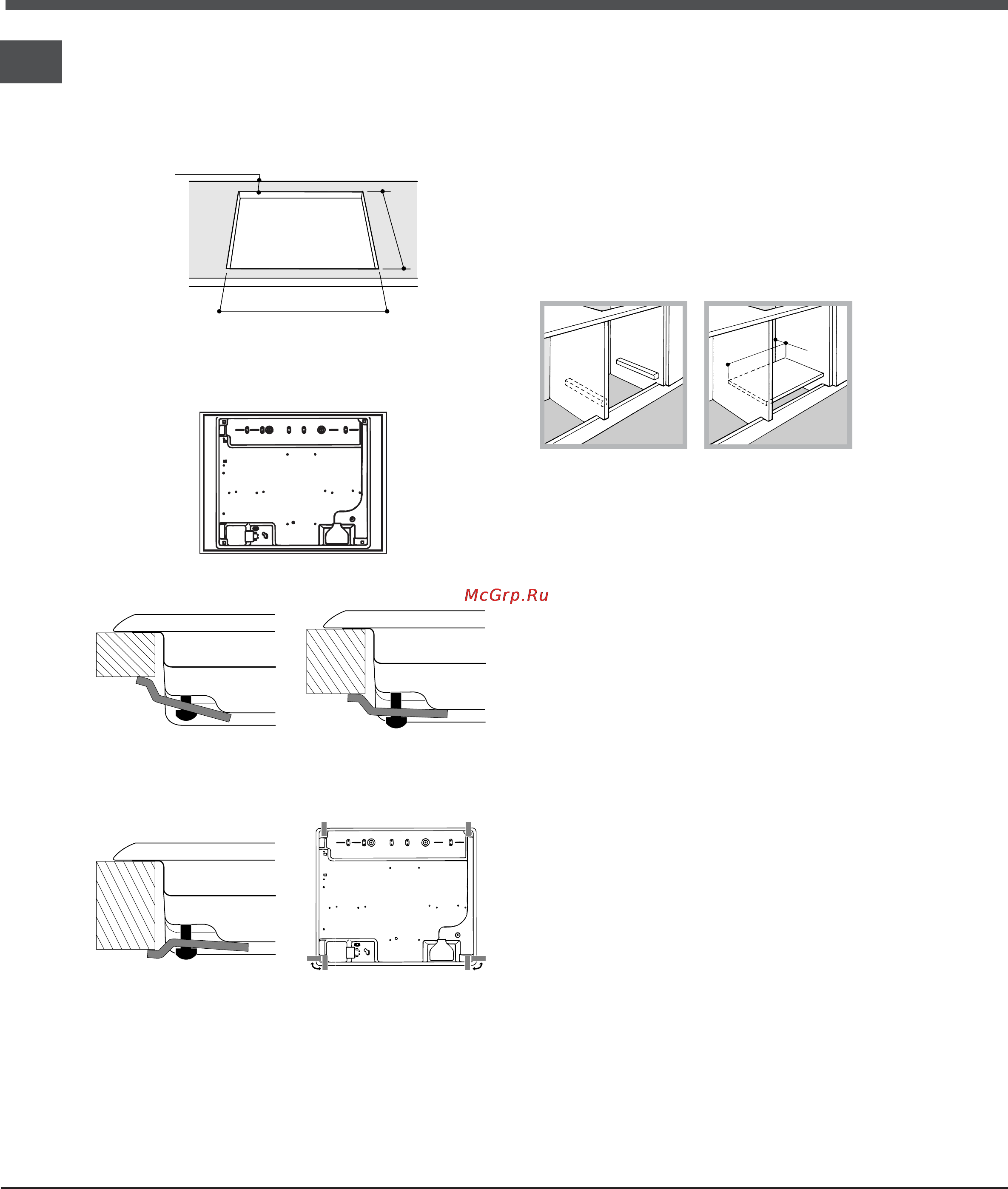

El espacio para el mueble deberá tener las
dimensiones indicadas en la figura. Se han previsto
ganchos de fijación que permiten fijar la encimera a
superficies de 20 a 40 mm. de espesor. Para un
buena fijación de la encimera, es aconsejable usar
todos los ganchos que se suministran.
555
mm
475
m
m
55
mm
Antes de proceder a la fijación a la encimera,
coloque la junta (suministrada con el equipo) a lo
largo del perímetro de la placa de cocción como
se representa en la figura.
Esquema de fijación de los ganchos
Posición del gancho para Posición del gancho para
superficies
H=20mm superficies H=30mm
Adelante
Posición del gancho para Atrás
superficies
H=40mm
Use los ganchos contenidos en el paquete de
accesorios
Cuando la encimera no se instale sobre un horno
empotrado, es necesario introducir un panel de
madera como aislamiento. El mismo deberá
colocarse a una distancia mínima de 20 mm. de
la pared inferior de la encimera.
Aireación
Para garantizar una buena aireación es necesario
eliminar la pared posterior del hueco para el horno.
Es preferible instalar el horno apoyado sobre dos
listeles de madera o sobre una superficie continua
que tenga una abertura de 45 x 560 mm. como
mínimo (ver las figuras).
Es posible instalar la encimera sólo sobre hornos
empotrados dotados de ventilación.
Conexión eléctrica
Las encimeras que poseen cable de alimentación
tripolar, se fabrican para funcionar con corriente
alterna, a la tensión y frecuencia de alimentación
indicadas en la placa de características (ubicada en
la parte inferior de la encimera). El conductor de
puesta a tierra del cable se distingue por los colores
amarillo-verde. Cuando se realiza la instalación
sobre un horno empotrado, la conexión eléctrica de
la encimera y la del horno se deben realizar por
separado, ya sea por razones de seguridad
eléctrica, como para facilitar la eventual extracción
del horno.
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la
carga indicada en la placa de características.
En el caso de conexión directa a la red, es
necesario interponer entre el aparato y la red, un
interruptor omnipolar con una distancia mínima entre
los contactos de 3 mm., dimensionado para esa
carga y que responda a las normas vigentes (el
conductor de tierra no debe ser interrumpido por el
interruptor). El cable de alimentación eléctrica se
debe colocar de modo tal que no alcance en ningún
punto una temperatura que supere en 50°C la
temperatura ambiente.
El instalador es responsable de la correcta
conexión eléctrica y del cumplimiento de las normas
de seguridad.
560 mm.
45 mm.
