Установка на подвижный кронштейн
Данный ЖК-монитор может быть установлен на подвижный кронштейн. Для получения дополнительной информации
обратитесь в компанию NEC.
Чтобы подготовить монитор к установке в другом положении:
• Следуйтеинструкциямпроизводителякреплениямонитора.
ВНИМАНИЕ.
В целях безопасности монитор следует крепить к кронштейну, который выдерживает вес монитора.
Для получения подробной информации см. стр. 15. Перед монтажом снимите подставку монитора.
1. Снятие подставки монитора перед установкой
Чтобы подготовить монитор к установке в другом положении:
1. Отсоедините все кабели.
2. Возьмите монитор с двух сторон и установите его в самое верхнее положение.
3.
Положите монитор экраном вниз на неабразивную поверхность (Рисунок S.1).
ПРИМЕЧАНИЕ. Будьте аккуратны, когда лицевая панель монитора
обращена вниз.
4. Отверните 4 верхних винта, с помощью которых монитор крепится к
подставке (Рисунок S.1).
ПРИМЕЧАНИЕ.
При снятии винтов крепко удерживайте подставку,
чтобы она не упала.
5. Снимите подставку (Рисунок S.2).
ПРИМЕЧАНИЕ. Другие используемые подставки или кронштейны должны
соответствовать стандарту VESA.
Соблюдайте осторожность при снятии подставки монитора.
6. Теперь монитор готов к установке другим способом.
2. Установка подвижного кронштейна
Данный ЖК-монитор может быть установлен на подвижный кронштейн.
1. Следуйте инструкциям в разделе «Как снять подставку монитора перед креплением на стену».
2. Прикрепите кронштейн к монитору 4 винтами, которые соответствуют перечисленным ниже требования
(Рисунок F.1).
ВНИМАНИЕ.
•Воизбежаниеповреждениямонитораилиподставкииспользуйтетольковинты(4шт.),снятыес
подставки или винты, указанные на Рисунок F.1.
•Сцельюсоблюдениятребованийбезопасностимонитордолженбытьустановленна
кронштейне, который гарантирует необходимую устойчивость. ЖК-монитор следует
использовать только с предназначенным для него кронштейном (например, стандарта TUEV GS).
•Затянитевсевинты(рекомендуемаясилазажима:98–137Н/см).
Если винты слабо затянуты, монитор может упасть с кронштейна.
•Еслимониторнельзяположитьэкраномвнизнаплоскуюповерхность,монтажгибкого
кронштейна выполняется двумя или более людьми.
3. Подключите кабели на тыльной стороне монитора.

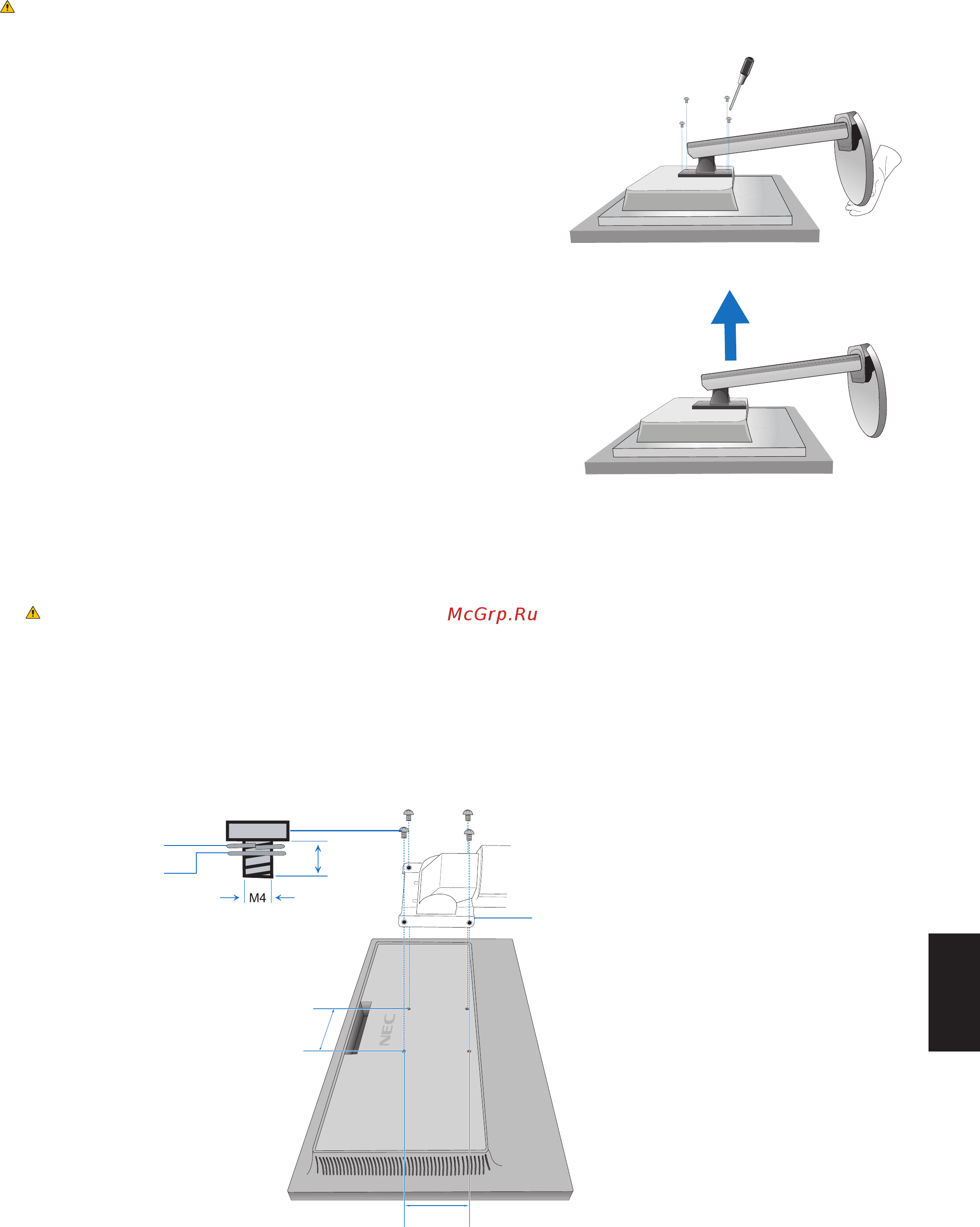

Рисунок F.1
100 мм
100 мм
Толщина кронштейна (рычага)
2,0~3,2 мм
12 мм
Контршайба
Плоская шайба
