Краткое руководство по началу работы

Проверяйте комплектацию в соответствии с печатным листом, который

находится в коробке.

Прикрепите к ножке монитора основание и держатель кабеля:

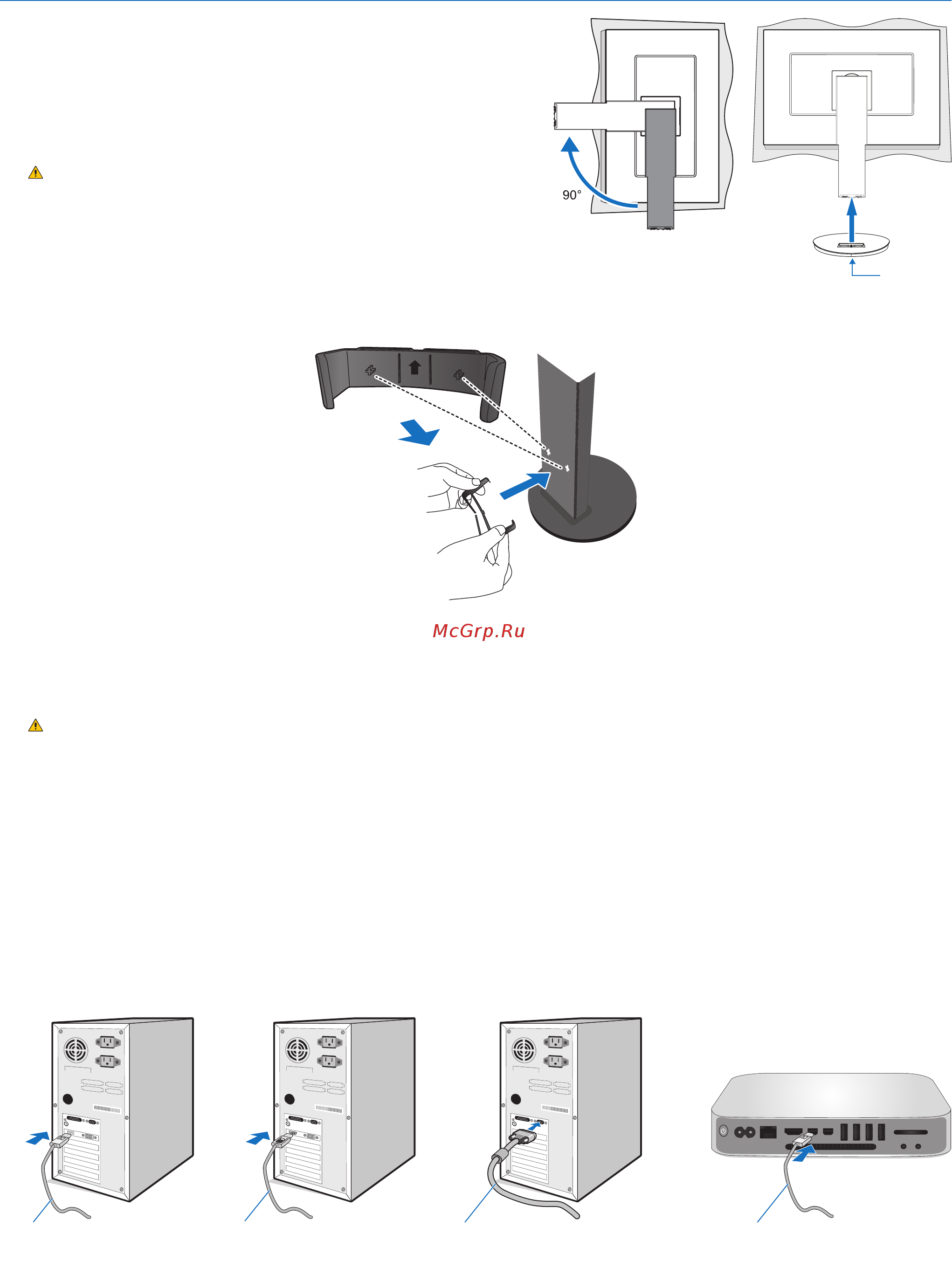

Положите монитор экраном вниз на поверхность, которая не

поцарапает экран (Рисунок 1).

2. Поверните подставку на 90 градусов, как показано на рисунке 1.

ВНИМАНИЕ. Поднимайте ножку осторожно.

Вы можете защемить пальцы.

3. Прикрепите основание к ножке и затяните винт в нижней части

основания (

Рисунок 2

ПРИМЕЧАНИЕ. Чтобы упаковать монитор, повторите действия в

обратном порядке.

4. Установите на ножку держатель кабеля (

Рисунок 3

Для подключения ЖК-монитора к вашей системе выполните следующие действия:

ПРИМЕЧАНИЕ. Перед установкой монитора обязательно изучите «Рекомендации по эксплуатации» (стр. 3).

ВНИМАНИЕ. Затяните все винты.

ПРИМЕЧАНИЕ. Поставляемые дополнительные принадлежности зависят от места, куда поставляется ЖК-

монитор.

1. Отключите питание компьютера.

2. Для компьютеров PC с выходом DisplayPort. Подсоедините кабель DisplayPort к разъему платы видеоадаптера в

компьютере (Рисунок A.1).

Для компьютеров PC с выходом HDMI. Подсоедините кабель HDMI к разъему платы видеоадаптера в

компьютере (Рисунок A.2).

Для ПК с аналоговым выходом. Подключите кабель видеосигнала с 15-контактным мини-разъемом D-SUB к

разъему платы видеоадаптера на компьютере (Рисунок A.3).

Для компьютеров MAC или ПК с выходом Thunderbolt или Mini DisplayPort. Подсоедините кабель DisplayPort к

видеоразъему Mini DisplayPort на компьютере (Рисунок A.4).

Кабель-переходник для интерфейсов

Mini DisplayPort и DisplayPort

Рисунок A.1 Рисунок A.3Рисунок A.2

Кабель DisplayPort Кабель HDMI 15-контактный сигнальный

кабель Mini D-Sub

Рисунок A.4

ПРИМЕЧАНИЕ.• При извлечении кабеля DisplayPort удерживайте верхнюю кнопку для разблокировки замка.

• ИспользуйтевысокоскоростнойHDMI-кабельслоготипомHDMI.

• ИспользуйтесертифицированныйкабельDisplayPort.

Рисунок 1

Рисунок 2

Винт
