Русский-16
Осуществление подключений
ПРИМЕЧАНИЕ.
Не подсоединяйте/отсоединяйте кабели во время включения основного питания монитора или питания
другого внешнего оборудования, так как это может привести к исчезновению изображения на мониторе.
ПРИМЕЧАНИЕ. Используйте аудиокабель без встроенного резистора. При использовании аудиокабеля со встроенным
резистором громкость звука уменьшается.
Перед осуществлением подключений выполните следующие действия.
* Прежде чем выполнять подключение, отключите питание всего подключаемого оборудования.
* Прочитайте руководство пользователя, поставляемое с каждым отдельным устройством.
* Подключение или отключение USB-накопителя или карты памяти microSD к монитору производится при
отключенном основном питании.

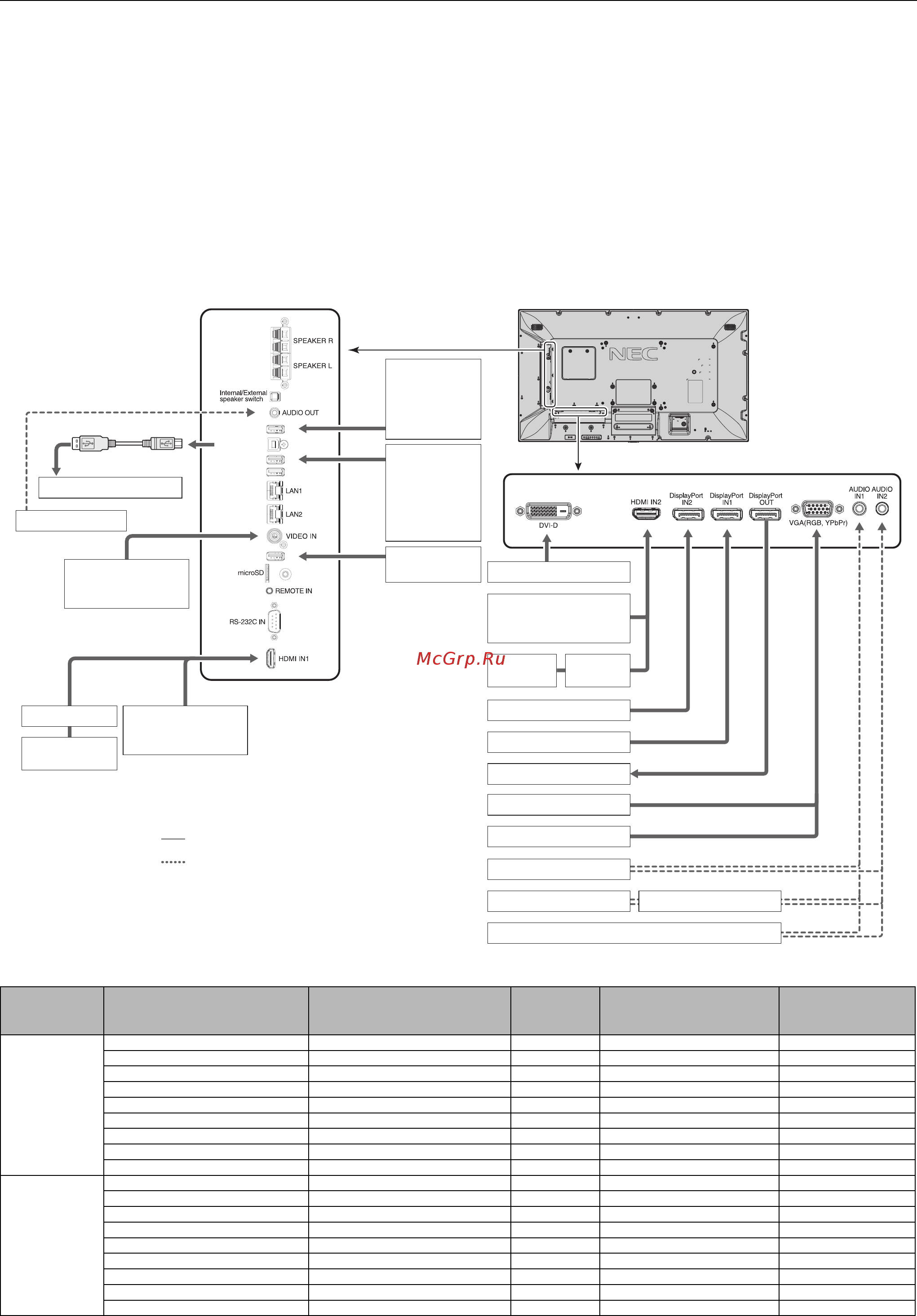

Схема соединений
USB1
USB2
USB CM1 (2A)
USB CM2
USB MP
Сплошные линии = видеосигнал
Пунктирные линии = аудиосигнал
Видеопроигрыватель
или DVD-
проигрыватель (видео)
Стереоусилитель
USB-порт
USB-порт
(тип A)
(тип A)
USB-устройства,
такие как
USB-камера или
USB-накопитель
Устройства,
которые требуют
подачи питания
Вн.: MP-02,
демонстрационная
указка
USB-
накопитель
USB-порт
USB-порт
(тип B)
(тип B)
Кабель USB
Компьютер (USB)*
1
Аудиовидеоусилитель
DVD-проигрыватель
(HDMI)
DVD-проигрыватель
или компьютер
Компьютер (цифровой)
DVD-проигрыватель
(HDMI) или
компьютер (HDMI)
DVD-проигрыватель
(HDMI)
Аудиовиде-
оусилитель
Компьютер (DisplayPort)
Компьютер (DisplayPort)
Второй монитор*
Компьютер (аналоговый)
Компьютер
DVD-проигрыватель (компонент)
DVD-проигрыватель Стереоусилитель
Видеомагнитофон или DVD-проигрыватель
*: Число мониторов, которые можно подключить последовательно, ограниченно.
*1: Устройство, подключенное к порту USB2, может контролировать устройство, подключенное к порту USB1.
Подсоединяемое
оборудование
Контактный вывод для
подключения
Установки в НАСТРОЙКАХ
ТЕРМИНАЛА
Наименование
входного
сигнала
Подключение контактного
вывода аудио
Кнопка ВХОД на
пульте дистанционного
управления
AV
DVI РЕЖИМ DVI: DVI-HD DVI IN1/IN2 DVI
HDMI IN1 УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
HDMI1 HDMI1 HDMI1
HDMI IN2 УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
HDMI2 HDMI2 HDMI2
DisplayPort IN1 УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
DisplayPort 1 DisplayPort 1 DisplayPort 1
DisplayPort IN2 УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
DisplayPort 2 DisplayPort 2 DisplayPort 2
VGA (RGB, YPbPr) РЕЖИМ VGA: RGB VGA (RGB) IN1/IN2 VGA (RGB/YPbPr)
VGA (RGB, YPbPr) РЕЖИМ VGA: YPbPr VGA (YPbPr) IN1/IN2 VGA (RGB/YPbPr)
VIDEO IN — VIDEO IN1/IN2 VIDEO
Дополнительное гнездо на панели (ЯЧ. 2)
УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
OPTION ДОПОЛНИТ. (АНАЛОГ./ЦИФР.)*
2
OPTION
ПК
DVI РЕЖИМ DVI: DVI-PC/DVI-HD DVI IN1/IN2 DVI
HDMI IN1 УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
HDMI1 HDMI1 HDMI1
HDMI IN2 УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
HDMI2 HDMI2 HDMI2
DisplayPort IN1 УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
DisplayPort 1 DisplayPort 1 DisplayPort 1
DisplayPort IN2 УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
DisplayPort 2 DisplayPort 2 DisplayPort 2
VGA (RGB, YPbPr) РЕЖИМ VGA: RGB VGA (RGB) IN1/IN2 VGA (RGB/YPbPr)
VGA (RGB, YPbPr) РЕЖИМ VGA: YPbPr VGA (YPbPr) IN1/IN2 VGA (RGB/YPbPr)
VIDEO IN — VIDEO IN1/IN2 VIDEO
Дополнительное гнездо на панели (ЯЧ. 2)
УРОВЕНЬ ВИДЕО: RAW/РАСШИР.*
2
OPTION ДОПОЛНИТ. (АНАЛОГ./ЦИФР.)*
2
OPTION
*2: Установите соответствующие настройки для входного сигнала.
