Бұл LCD мониторы компьютерді RS-232C (қарама-қарсы түрі) терминалына қосу арқылы басқарыла алады.
Дербес компьютер арқылы басқарыла алатын функциялар:
• Қуат ON (ҚОСУЛЫ) немесе OFF (ӨШІРУЛІ)
• Кіріс сигналдары арасында қосу
• Дыбыссыз режим ON (ҚОСУЛЫ) немесе OFF (ӨШІРУЛІ)

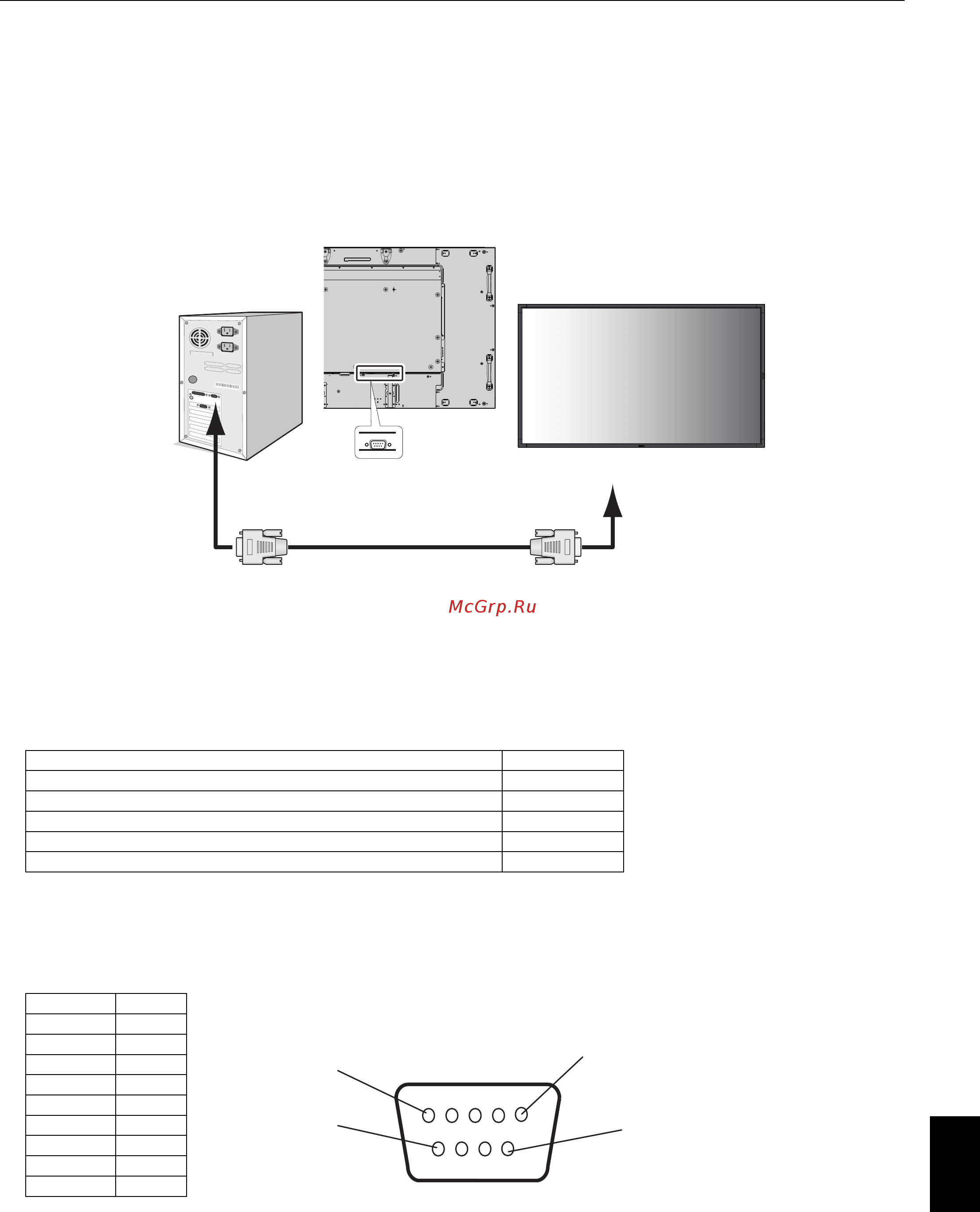

Қосылым
LCD мониторы + компьютер
RS-232C кабелі
Компьютер
RS-232C
MultiSync
ЕСКЕРТУ: Егер компьюетр 25 аша істік сериялық порт қосылымымен ғана жабдықталған болса, 25 аша істік сериялық порт адаптері қажет.
Мәліметтер алу үшін сатушыға хабарласыңыз.
Порт істігіне қатысты төмендегі «2) RS-232C ендіру/шығару» бөлімін қараңыз.
Мониторды басқару үшін басқару пәрменін пайдаланыңыз. Басқару пәрменіне арналған нұсқауларды дисплейде берілген CD дискісінен таба
аласыз. Файл «External_control.pdf» деп аталады.
1) Интерфейс
PROTOCOL (ПРОТОКОЛ) RS-232C
BAUD TE (БОД ӨЛШЕМІНДЕ БЕРІЛГЕН ТАРАТУ ЖЫЛДАМДЫҒЫ) 9600 [бит/сек]
DATA LENGTH (ДЕРЕКТЕР ҰЗЫНДЫҒЫ) 8 [битті]
PARITY BIT (ЖҰПТЫҚ БОЙЫНША БАҚЫЛАУ БИТ КӨРСЕТКІШІ) ЕШҚАЙСЫСЫ
STOP BIT (БИТ ӨЛШЕМІН ТОҚТАТУ) 1 [битті]
FLOW CONTROL (ПРОЦЕСТІ БАСҚАРУ) ЕШҚАЙСЫСЫ
Осы LCD мониторы RXD, TXD және GND жолдарын RS-232C басқаруы үшін пайдаланады.
Кабельдің өзгертілген түрі (бос модем кабелі) (енгізбеу) RS-232C басқаруы үшін пайдаланылуы керек.
2) АША ІСТІГІН БЕЛГІЛЕУ
RS-232C ендіру/шығару
1
6
5
9
D-SUB 9P (Монитор бүйірі)
Бекіту нөмірі Атау
1NC
2RXD
3TXD
4NC
5 GND
6NC
7NC
8NC
9NC
Осы LCD мониторы RXD, TXD және GND жолдарын RS-232C басқаруы үшін пайдаланады.
LCD мониторын RS-232C Қашықтан басқару арқылы басқару
