Конструкція зварювальної маски

ПриміткаПриміткаПримітка

Виробник залишає за собою право вносити у зовнішній

вигляд, конструкцію, комплект поставки та керівництво з

експлуатації незначні зміни, які не впливають на роботу

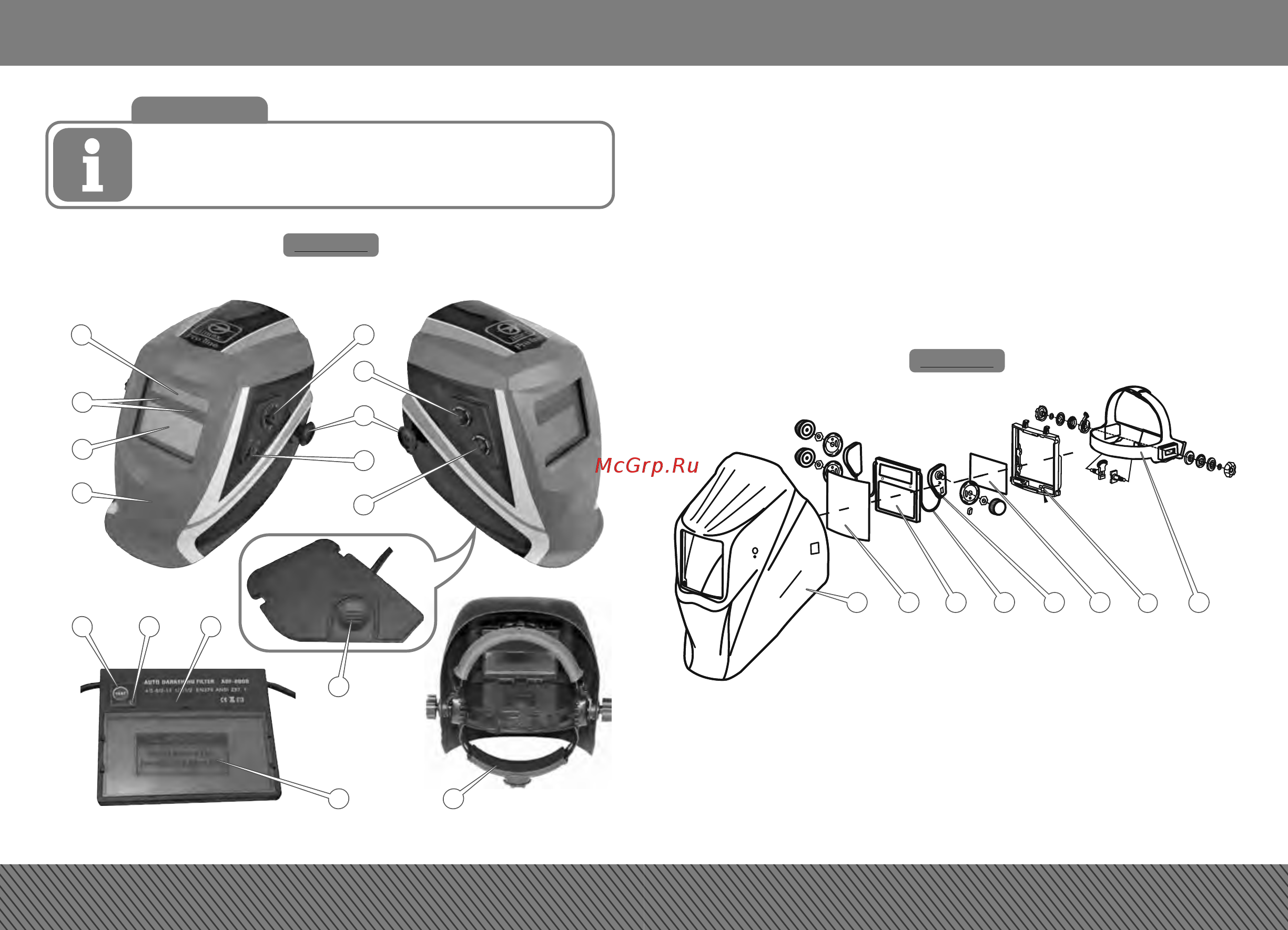

Малюнок 1

1. Сонячна батарея.

2. Сенсори.

3. Оглядове вікно.

4. Корпус маски.

5. Регулятор ступеня затемнення світлофільтра.

6. Регулятор чутливості світлофільтра.

7. Гайка-фіксатор наголовника.

8. Перемикач режимів роботи світлофільтра.

9. Регулятор затримки просвітління світлофільтра.

10. Кнопка "Тест".

11. Індикатор низької напруги літієвої батареї.

12. Нерозбірний картридж світлофільтру.

13. Кришка батарейного відсіку (доступ з середини корпусу).

14. Захисна плівка

15. Регульований наголовник.

1. Корпус маски.

2. Фронтальна захисна пластина із полікарбонату.

3. Регульований світлофільтр.

4. Електрични шлейфи регуляторів.

5. Регулятори світлофільтра.

6. Тильна захисна пластина із полікарбонату.

7. Ф .іксатор картриджа світлофільтра

8. Регульований наголовник у зборі.

Схема складання маски

Малюнок 2

Комплект поставки:

зварювальна маска-хамелеон, наголовник, фронтальна захисна пластина

з полікарбонату, тильна захисна пластина з полікарбонату, три додаткових

комплекта захистних пластин, керівництво з експлуатації, упаковка.
