Limex MZK-800D [5/10] Увага увага увага

Монтаж та налаштування наголовника

Відрегулюйте наголовник так,

щоб маска сиділа якомога глиб-

ше та щільніше, а кут нахилу та

відстань між обличчям і внутріш-

ньою частиною маски забезпе-

чувал и комфортну роботу

зварювальника.

Налаштування глибини посадки наголовника

Якщо наголовник сидить дуже низько або дуже високо, відрегулюйте глибину

посадки, укоротивши або подовживши довжину тім'яної дуги (1) (див. мал. 4).

Розстебніть дугу, при цьому акуратно вийміть стопорний штифт із отвору в дузі.

Перемістіть кінець дуги зі штифтом у напрямку стрілки «D» щоб зменшити глибину

посадки наголовника, або у напрямку стрілки «E», щоб збільшити глибину посадки

наголовника. Застебніть дугу, при цьому акуратно вставте штифт у отвір, відповід-

ний довжині дуги.

Налаштування довжини окружності наголовника

Якщо наголовник сидить занадто вільно або сильно затягнутий, відрегулюйте

довжину потиличної дуги (2) (див. мал. 4).

Довжину потиличної дуги наголовника можна збільшити або зменшити,

обертаючи маховик (3), розташований безпосередньо на потиличній дузі (2)

наголовника. Натисніть маховик (3) та обертайте його у напрямку руху годинникової

стрілки «А», щоб затягнути потиличну дугу (2), або у напрямку, протилежному руху

годинникової стрілки «В», щоб послабити потиличну дугу. Перевірте правильність

налаштування довжини окружності наголовника, піднімаючи та опускаючи

зварювальну маску. Якщо при цьому відчувається вільний хід наголовника, здійсніть

повторне налаштування.

АС

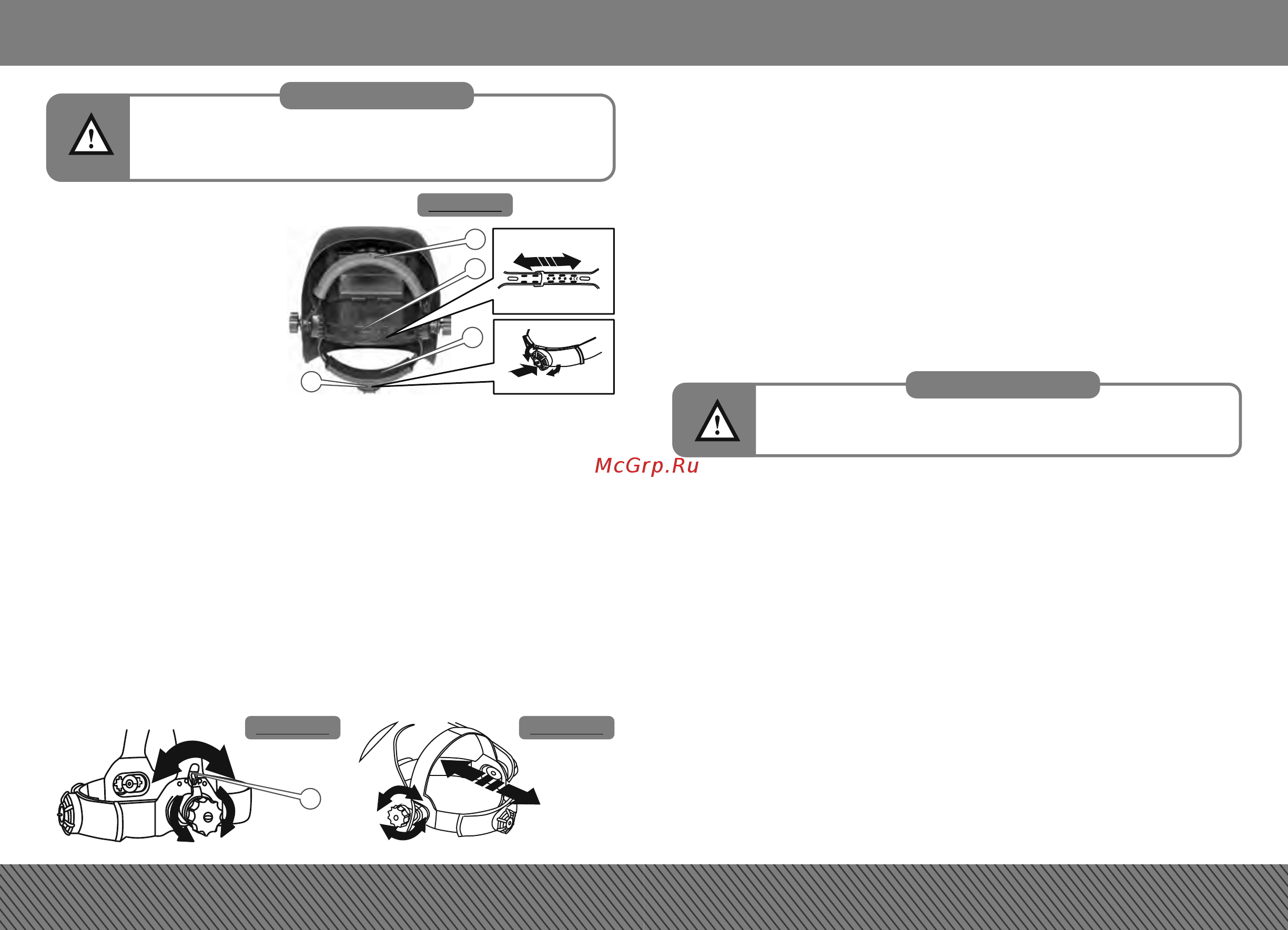

Малюнок 4

Малюнок 6Малюнок 5

Налаштування кута нахилу маски

Послабте гайку-фіксатор наголовника, обертаючи гайку у напрямку, протилеж-

ному руху годинникової стрілки «А» (див. мал. 5). Надіньте маску. Відрегулюйте кут

нахилу маски, встановивши обмежувач кута нахилу (1) у потрібне положення (5

положень регулювання). Переконайтеся, що кут нахилу для забезпечення комфорт-

ної роботи обраний правильно. Затягніть гайку-фіксатор наголовника, обертаючи

гайку в напрямку руху годинникової стрілки «В» таким чином, щоб забезпечити

вільне піднімання та опускання маски.

Налаштування відстані між обличчям і внутрішньою частиною маски

Послабте гайки-фіксатори наголовника, обертаючи гайки у напрямку, проти-

лежному руху годинникової стрілки «А» (див. мал. 6) таким чином, щоб наголовник

вільно міг переміщуватися в направляючих. Відрегулюйте відстань між обличчям і

внутрішньою частиною маски, переміщуючи наголовник у направляючих у напрямку

стрілки «С» (3 положення регулювання). Переконайтеся, що відстань для забезпе-

чення комфортної роботи вибрана правильно. Затягніть гайки-фіксатори наголов-

ника, обертаючи гайки у напрямку руху годинникової стрілки «В» таким чином, щоб

забезпечити вільне піднімання та опускання маски.

Перевірка працездатності

Натисніть кнопку "Тест" (10) (див. мал. 1), оглядове вікно повинно потемніти.

Відпустіть кнопку "Тест", оглядове вікно повинно знову стати прозорим. Або

перевірте іншим способом: направте маску лицьовою стороною на джерело

яскравого світла (світлові промені повинні бути спрямовані на сенсори

світлофільтру). Оглядове вікно при цьому повинно бути затемнене. Перекрийте

доступ світлових променів на сенсори світлофільтра. Оглядове вікно при цьому

повинно бути освітлене.

Налаштування маски

Встановіть перемикачем (8) потрібний режим роботи світлофільтру: «різання та

шліфування металу», «DIN 5-8», «DIN 9-13». Необхідний ступінь затемнення (див.

табл. 2) вибирається шляхом обертання регулятора (5) до тих пір, поки покажчик

регулятора не співпаде із потрібним значенням на шкалі. Встановіть час затримки

просвітління світлофільтра за допомогою регулятора (9). Необхідне значення

встановлюється залежно від інтенсивності післясвітіння у зоні зварного шва. Повер-

таючи ручку регулятора у напрямку руху годинникової стрілки, час затримки збіль-

шується, у зворотному напрямку – зменшується. Відрегулюйте чутливість

світлофільтра поворотом ручки регулятора (6). Необхідне значення встановлюється

залежно від процесу зварювання та інтенсивності освітлення робочого місця.

Повертаючи ручку регулятора по ходу годинникової стрілки, світлочутливість

збільшується, у зворотному напрямку - зменшується. Маска готова до

використання.

Щоб здійснити правильне регулювання наголовника, процедура

його налаштування повинна здійснюватися тоді, коли маска

надіта на голову. Перед використанням маски перевірте м'яку

накладку лобової дуги на відсутність пошкодження.

УВАГА!УВАГА!УВАГА!

Якщо затемнення та освітлення оглядового вікна маски при

перевірці її працездатності не відбувається, використовувати

маску забороняється.

УВАГА!УВАГА!УВАГА!
