Під'єднання шпулі з ліскою

1. Надіньте на шпиндель (4) конічного редуктора (1) шліцьову привідну шайбу з

посадковою сходинкою (5) таким чином, щоб стопорний отвір (2) конічного

редуктора збігся зі стопорним отвором (6) шліцьової приводної шайби (див.

малюнок 4).

2. Вставте в стопорний отвір (2) конічного редуктора (1) шестигранний ключ таким

чином (3), щоб шпиндель (4) не міг обертатися.

3. Одягніть на шпиндель (4), тарілчасту шайбу (7).

4. Від руки нагвинтіть на шпиндель (4) шпулю (8) з ліскою (9).

1918

2. Вставте в стопорний отвір (2) конічного редуктора (1) шестигранний ключ (3), щоб

шпиндель (4) не міг обертатися.

3. Встановіть на шпиндель (4) ніж (8) таким чином, щоб посадкова сходинка

шліцьової приводної шайби (5) увійшла в посадковий отвір ножа (7).

4. Надіньте на шпиндель (4) тарілчасту шайбу (9), захисну тарілчасту кришку (10), і

за допомогою ключа 19 мм (12) надійно закрутіть фіксуючу гайку (11).

5. Вийміть шестигранний ключ (3) із стопорного отвору (2) конічного редуктора (1).

6. Переконайтеся в правильності і надійності установки ножа.

УКРАЇНСЬКА

ЕксплуатаціяЕксплуатація

ОБЕРЕЖНО!ОБЕРЕЖНО!ОБЕРЕЖНО!

Забороняється встановлювати на мотокосу ножі, які

виготовлені не в заводських умовах, із меншим або більшим

посадковим отвором.

ПриміткаПриміткаПримітка

Фіксуюча гайка має ліву різьбу.

УВАГА!УВАГА!УВАГА!

Слідкуйте за справністю виробу. У разі відмови в роботі,

появи сильного стуку, шуму, іскор та полум'я, необхідно

негайно вимкнути виріб і звернутися до сервісного центру.

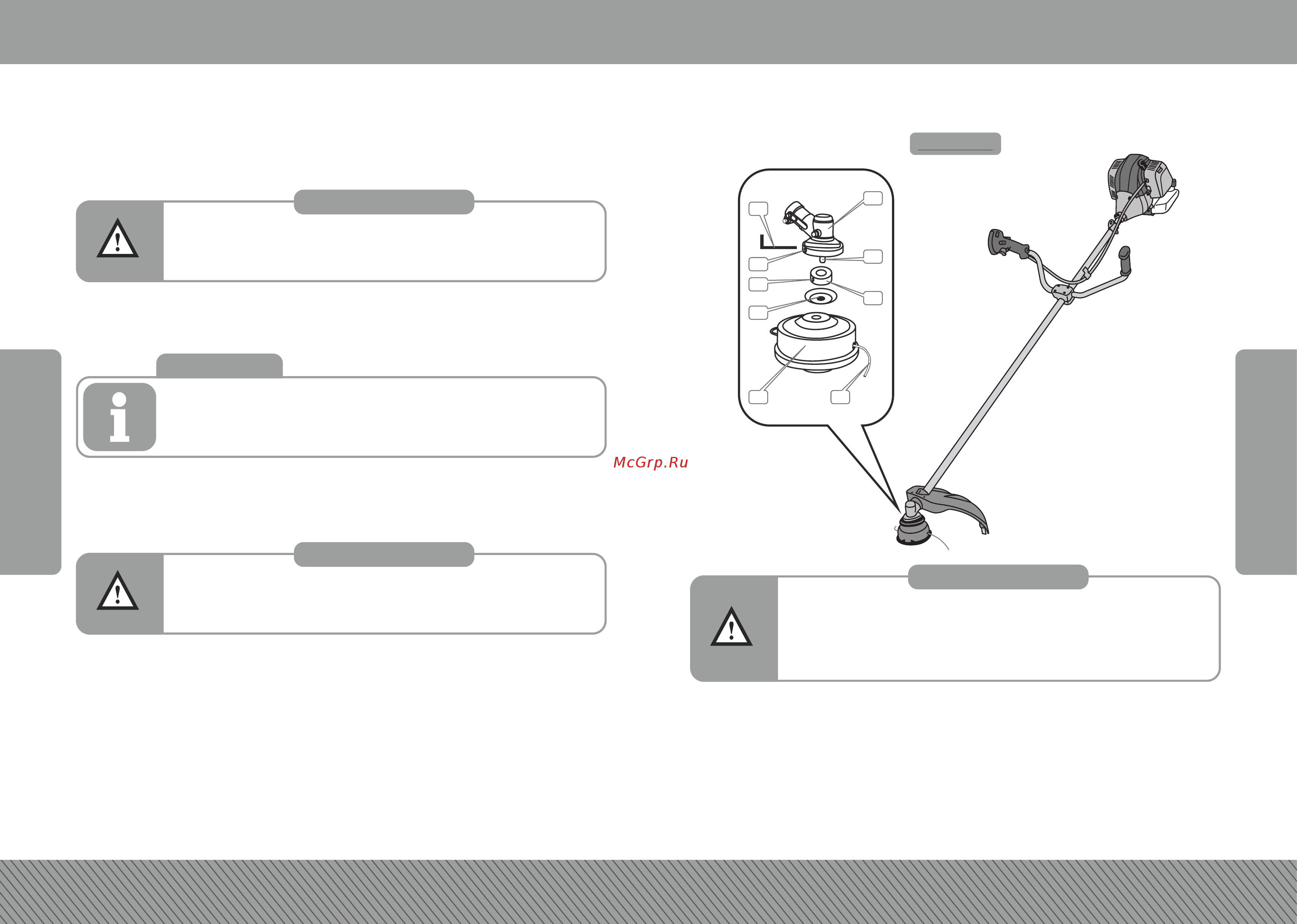

Малюнок 4

8 9

УВАГА!УВАГА!УВАГА!

Перед тим, як під'єднати шпулю переконайтеся, що на

котушку шпулі намотана достатня кількість ліски (9).

Максимальна місткість котушки становить близько 6 м

круглої ліски діаметром 2,4 мм.

Довжина виходу ліски зі шпулі повинна становити 15-17 см.
