4
Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ SANIVORT 605A
3. Технические характеристики
и условия эксплуатации
3.1. Устройство насоса
Корпус канализационной станции
выполнен излегко моющегося пластика.
Внутри корпуса установлен фекальный
насос сизмельчителем ипоплавковый
механизм автоматического включения/
выключения насоса. Корпус насоса
иизмельчитель изготовлены изнержа-
веющей стали, поплавковый механизм
изпластика.

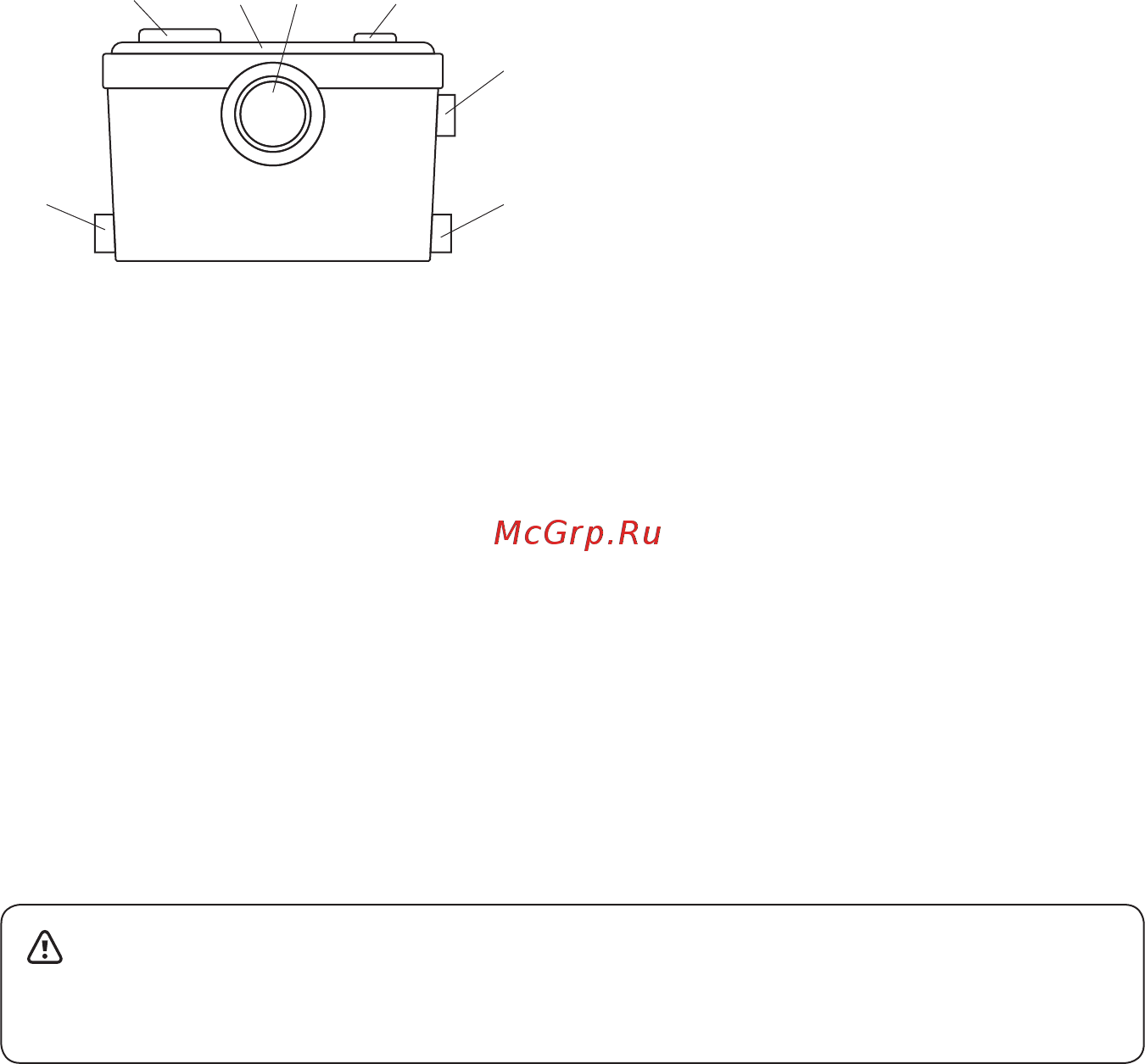

Канализационная насосная станция
имеет три входа: один основной вход
(Ø100 мм) — для присоединения куни-
тазу (1), идва входа — для присоеди-
нения писсуаров, биде, умывальников,
душевых кабин (2). Сточные воды
отводятся вканализацию через выход-
ное отверстие (3). Обратный клапан,
установленный ввыходном патрубке
(см. рис. 2, поз. 6) идущем отнасоса, пре-
дотвращает возврат откаченной воды
встанцию. Накрышке корпуса станции
(6), расположено вентиляционное отвер-
стие сфильтром (4). Внутри крышки
находится электромеханический микро-
выключатель (5), который включает,
либо отключает насос взависимости
отуровня воды внакопительном бачке
станции.
Электродвигатель насоса оснащен
термозащитой, которая отключает его
при повышении температуры выше
критической (например, вслучае закли-
нивания, засора, при перекачивании
слишком горячей воды ит.п.). Повторное
включение происходит автоматически
через 30–60 минут. Если причина пере-
грева двигателя насоса неустранена,
цикл повторяется довыхода станции
изстроя.
3.2. Принцип действия
Сточная вода изунитаза поступает
вчашу-фильтр (1), вкоторой рас-
положен измельчитель (2) насоса
(5), истекает внакопительный бачок
канализационной насосной станции (см.
рис. 2). Жидкость изписсуаров, биде,
умывальников идушевых кабин посту-
пает внутрь через боковые входы (4).
Обратные клапаны (7) предотвращают
возврат жидкости вовходные трубопро-
воды, кподключенным санитарно-тех-
ническим приборам.
5 4
3
22
6 1
Рис. 1
ВНИМАНИЕ!
Не допускается подключение к станции стиральных и посудомоечных машин, так
как сточные воды этого оборудования могут иметь температуру, превышающую
допустимую.
