ELEYUS Modul 1200 LED SMD 70 IS [13/19] Инструкция по монтажу вытяжки

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы (рис.1 / рис.2) и место для установки вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Проверить электрические работу вытяжки, подключите к электросети и проверьте все ее

функции.

6.4 С учетом установленной высоты и условием прилегания вытяжки до дна нижней полки

навесной мебельной шкафы по ранее изготовленном бумажном шаблона разметьте и вырежьте

прямоугольное отверстие согласно габарита АХБ (рис.4) встроенной части вытяжки.

6.5 На вытяжке отпустите на 0,5 обороты винта (рис.5Б). После этого вставьте вытяжку в

прорезан прямоугольное отверстие, слегка нажав упругие зажимы (рис.5). Затяните отверткой

винты (рис.5) с обеих сторон. Второй конец воздуховода вставьте в вентиляционное отверстие

в стене. Чем короче и прямее воздуховод, тем выше производительность и меньший шум и

вибрация в вытяжки.

6.6 Проверьте надежность крепления вытяжки, подведите и подключите через розетку шнур

к электросети. С целью дополнительной защиты от перепадов напряжения в сети рекомендуем

подключать вытяжку через дополнительный автоматический выключатель 6А.

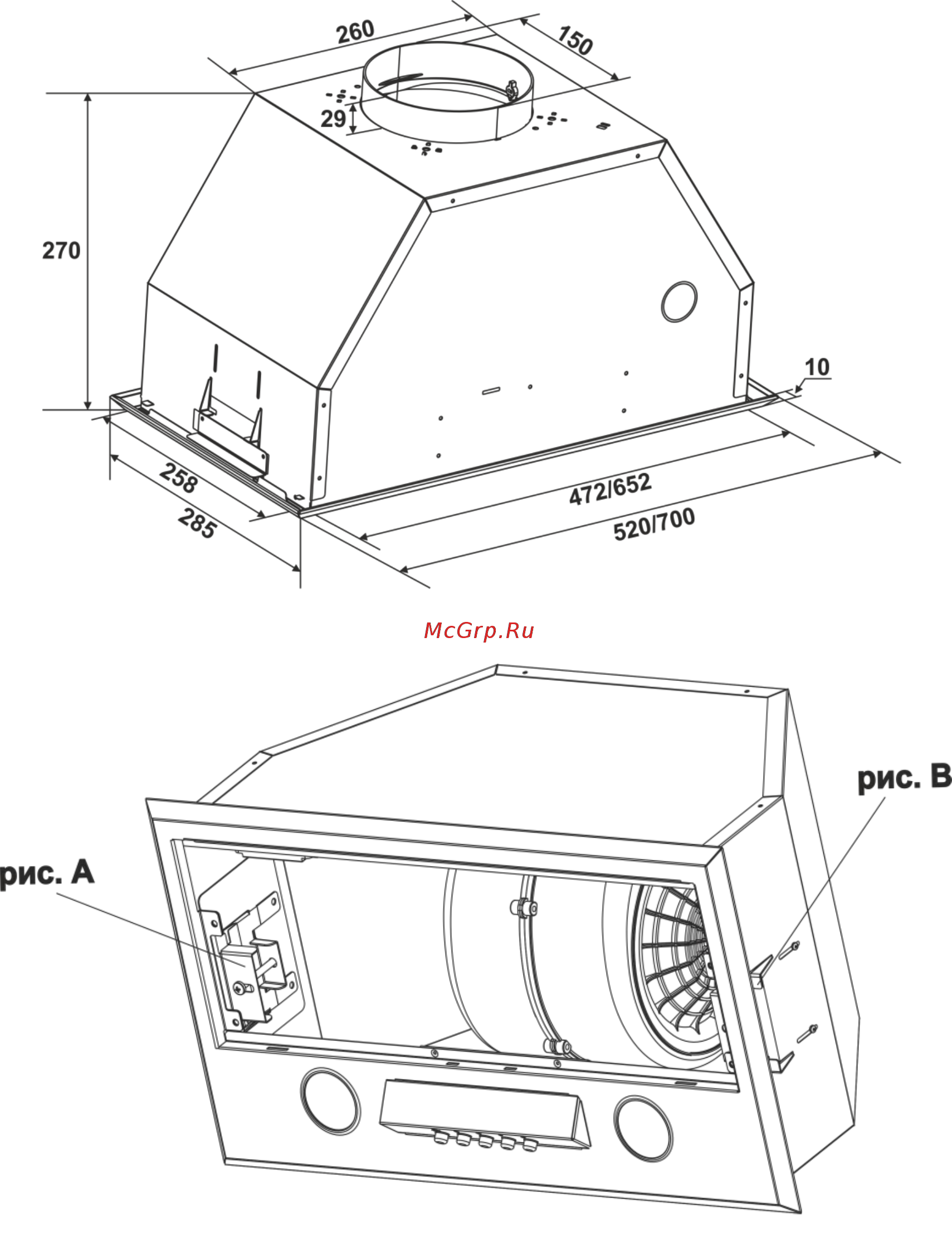

Рис.4

Рис.5
