ELEYUS Modul 1200 LED SMD 70 IS [5/19] Інструкція по монтажу витяжки

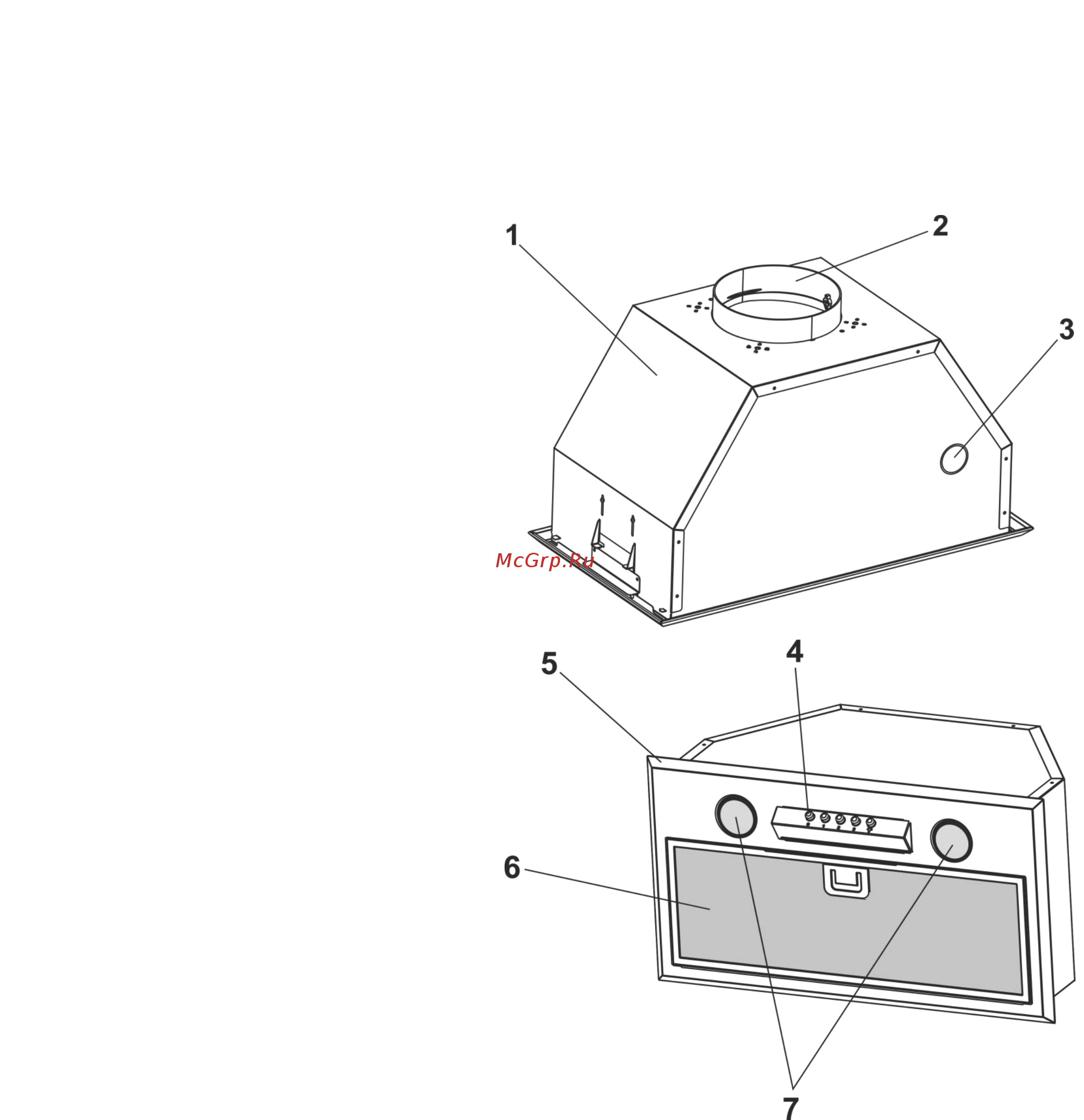

5.4 Витяжка складається з наступних складових частин (рис.3 / рис 3.1)

1 – корпус

2 – перехідник патрубка

(з Ø150 на Ø120)

3 – отвір на електрошнур

4 – перемикач режимів роботи витяжки

(механічний)

5 – панель з нержавіючої сталі

6 – фільтр алюмінієвий

жироуловлюючий

7 – лампи (LED SMD)

6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи (рис.1 / рис.2 ) і місце для встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірти роботу витяжки, підключіть до електромережі і перевірте всі її функції.

6.4 З врахуванням встановленої висоти і умовою прилягання витяжки до дна нижньої полки

навісної меблевої шафи по раніше виготовленому паперовому шаблону розмітьте і виріжте

прямокутний отвір згідно габариту АхБ (рис.4) вмонтованої частини витяжки.

6.5 На витяжці відпустіть на 0,5 оберти гвинта (рис.5Б). Після цього вставте витяжку у

прорізаний прямокутний отвір, злегка натиснувши пружні зажими (рис.5А). Затягніть викруткою

гвинти (рис.5А) з обох сторін. Другий кінець повітроводу вставте в вентиляційний отвір в стіні.

Чим коротший і пряміший повітровід, тим вища продуктивність і менший шум і вібрація у

витяжки.

«Необхідно враховувати, що при ввімкнутій витяжці в закритому приміщенні

автоматично знижується тиск, який необхідно вирівнявати за рахунок притоку свіжого

повітря. Цього можна досягнути шляхом відкриття дверей, вікон або обладнанням

спеціальної припливної вентиляції.»

Рис.3.1

Рис.3
