23
увага

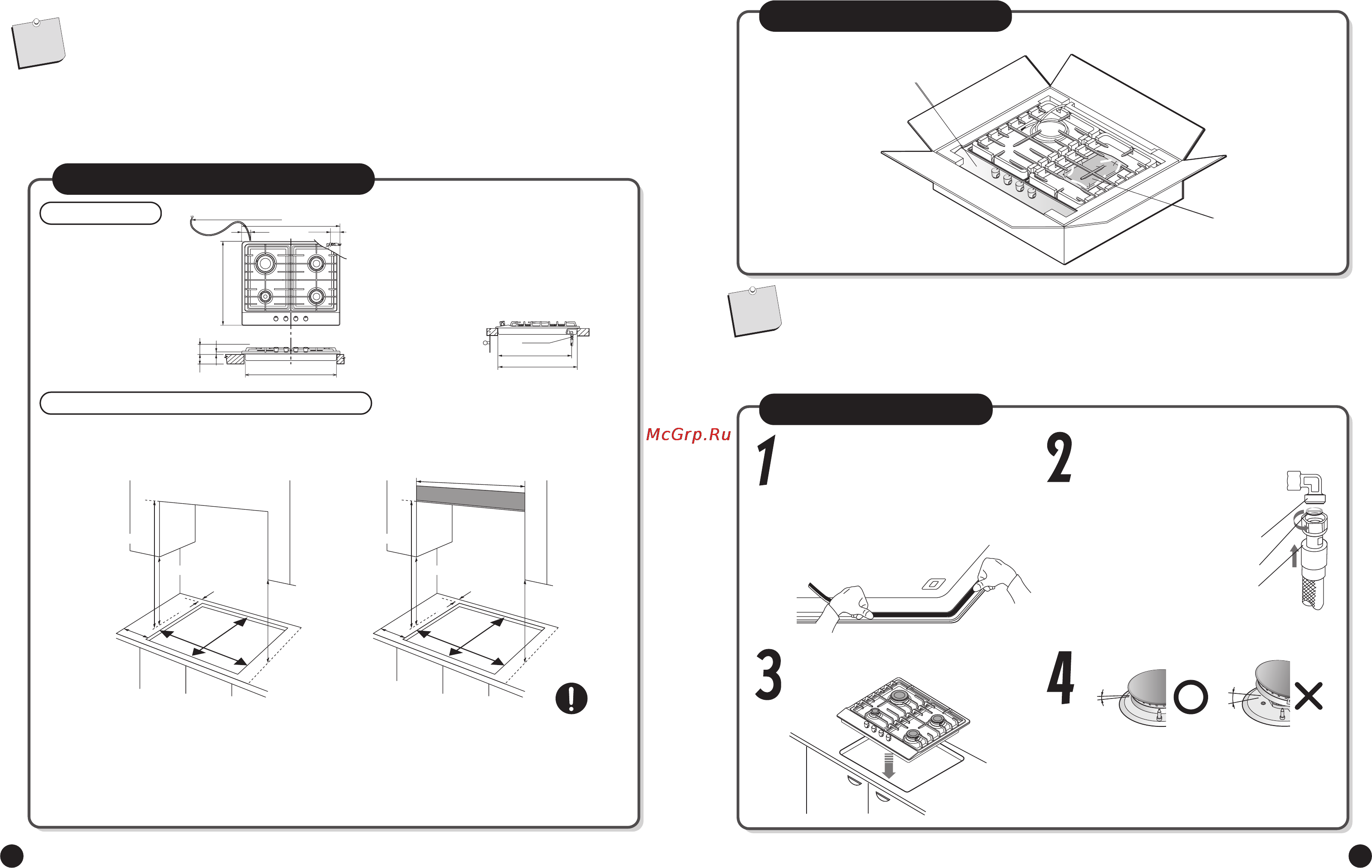

Інструкція з установки й монтажу
ця інструкція призначена для моделі GN641/642
схема установки приладу
● Установка приладу, й особливо приєднання до газової мережі, повинні виконуватися
кваліфікованими фахівцями, що мають відповідну ліцензію, згідно з діючими нормами і
правилами.
● Для безпечного використання даного приладу уважно вивчіть дану інструкцію.
● Після установки приладу перевірте правильність установки всіх деталей відповідно до інструкції.
● Після закінчення робіт з установки й монтажу обов’язково перевірте герметичність всіх газових
з’єднань. Використовуйте для цього мильну воду. У жодному разі не використовуйте полум’я!
габарити приладу
довжина проводу
одиниця виміру : мм
газовий вхід
установлювальні розміри у верхній поверхні стола.
Зазори, необхідні, коли
поверхня установлюється без
вентиляційного короба ліворуч
Зазори, необхідні, коли поверхня
установлюється з вентиляційним
коробом праворуч
● Ця поверхня повинна вбудовуватися в кухонний блок або 600-міліметрову робочу панель із забезпеченням
наступних припустимих зазорів:
- Край поверхні повинен мати мінімальну відстань 55 мм від задньої стіни.
-
Мінімальна відстань між боковою крайкою поверхні й будь-якою сусідньою стінкою повинна становити 100 мм.
-
Якщо горючий матеріал розташований прямо над поверхнею, то відстань від панелі до нього повинна становити
не менше 700 мм.
обов’язково зробити !
24
перевірка деталей
увага
● ширина стола повинна бути не менше 600 мм.
● верхня поверхня стола повинна бути виготовлена з пожежобезпечних матеріалів.
● дотримуйтеся габаритів, зазначених в даній інструкції.
спосіб монтажу
корпус
Інструкція з
експлуатації
інструкція з установки
й монтажу
( )
-
Зніміть решітку для посуду, кришки
конфорок, розсікач полум’я, обережно
переверніть поверхню догори дном і
покладіть на м’яку прокладку.
-
Прокладіть ущільнювальну стрічку
по краю поверхні
-
Не допускайте зазорів і напусток
ущільнення.
З’єднайте газовий шланг із
газовим входом приладу у
відповідності з наступним
малюнком
вставте прилад в установлювальний
отвір
правильна зборка неправильна зборка
● Установіть кришки конфорок, розсікач
полум’я рівно, без перекосу.
Стежте, щоб не було щілини.
● При неправильній установці полум’я
може не запалюватися.
Нарізне
з’єднання 1/2
”
Прокладка
Газова підводка
