Регулювання газу
(Перехід на зріджений нафтовий газ)
Усі роботи повинні виконуватися кваліфікованим техніком.
Перш ніж почати роботи, необхідно відключити електроживлення
й подачу газу до плити.

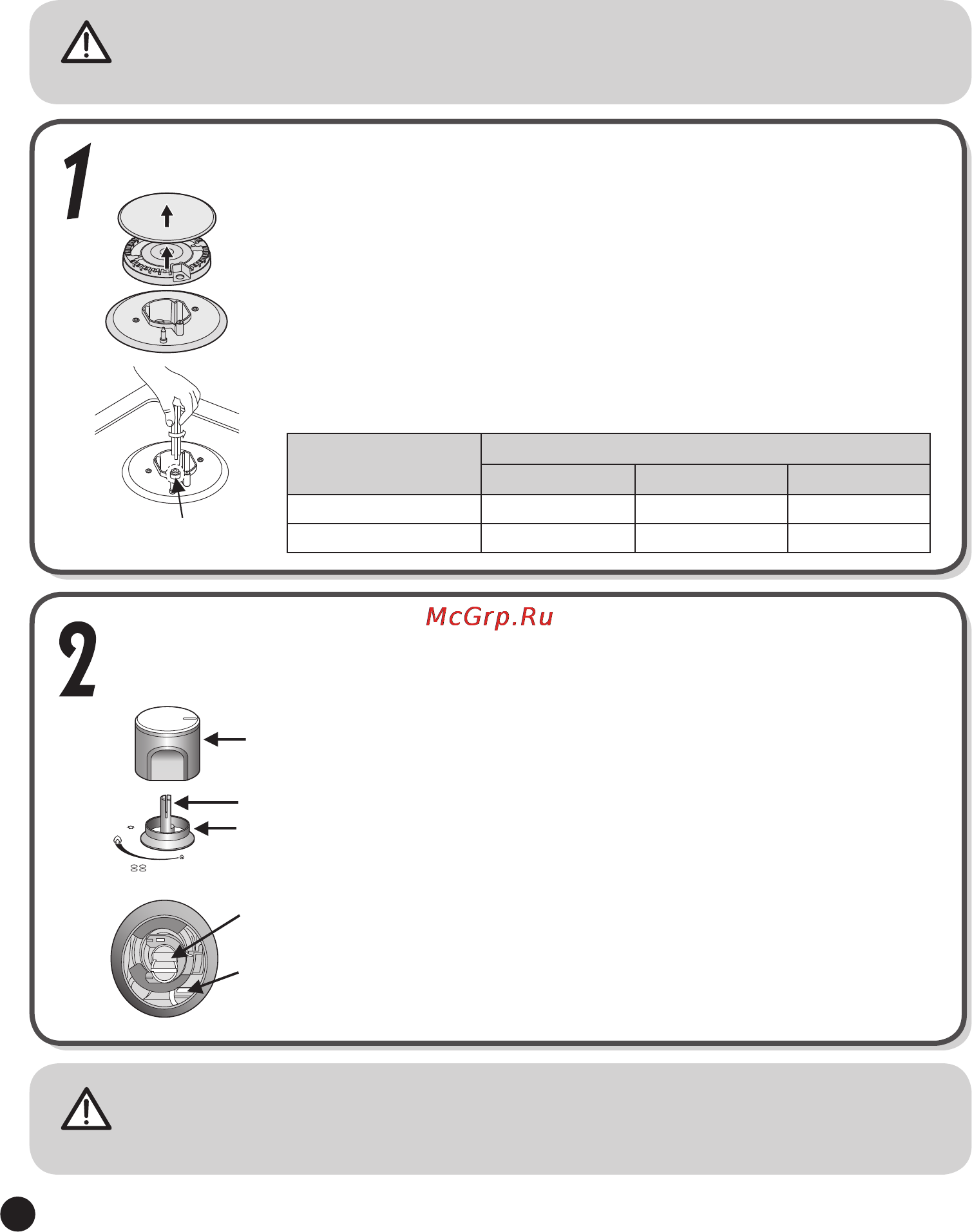

Заміна інжекторів пальників.
Зняти решітку, ковпачок пальника і розсікач полум’я.
Відгвинтити інжектор, використовуючи гайковий ключ на 7 мм,
і замінити його іншим спеціальним інжектором для подачі іншого газу.
(див. таблицю 1)
Знову зібрати всі компоненти.
ГАЗ
Інжектор 1/100 мм
Велике полум’я Середнє полум’я Мале полум’я
СНГ (G30-29 мбар) 85 65 50
СПГ (G20-13 мбар) 145 110 82
Регулювання кранів варильних пальників для
зниження витрати газу.
➀ Повернути крани на мінімум.
② Зняти ручки із кранів.
③ Регулювання перепускного гвинта.
- Для СНД гвинт потрібно туго затягнути.
④ Поставити регулюючі ручки на крани.
Інжектор
Верх
Перепускний гвинт
Не розбирати вісь крана: у випадку неправильного функціонування
потрібно замінити весь кран цілком.
Перед заміною пальників переконайтеся, що інжектор не заблокований.
Ручка регулювання
Верх
Ущільнювальне
кільце
