Руководство по эксплуатации
10
3.3. Поиск камеры в локальной сети
Для поиска камеры видеонаблюдения в локальной сети используется
программа «Config Tool».
ВНИМАНИЕ! Некоторые функции программы могут быть доступны,
только при условии, что IP-камера и компьютер, на котором запущена
программа, находятся в одной подсети.

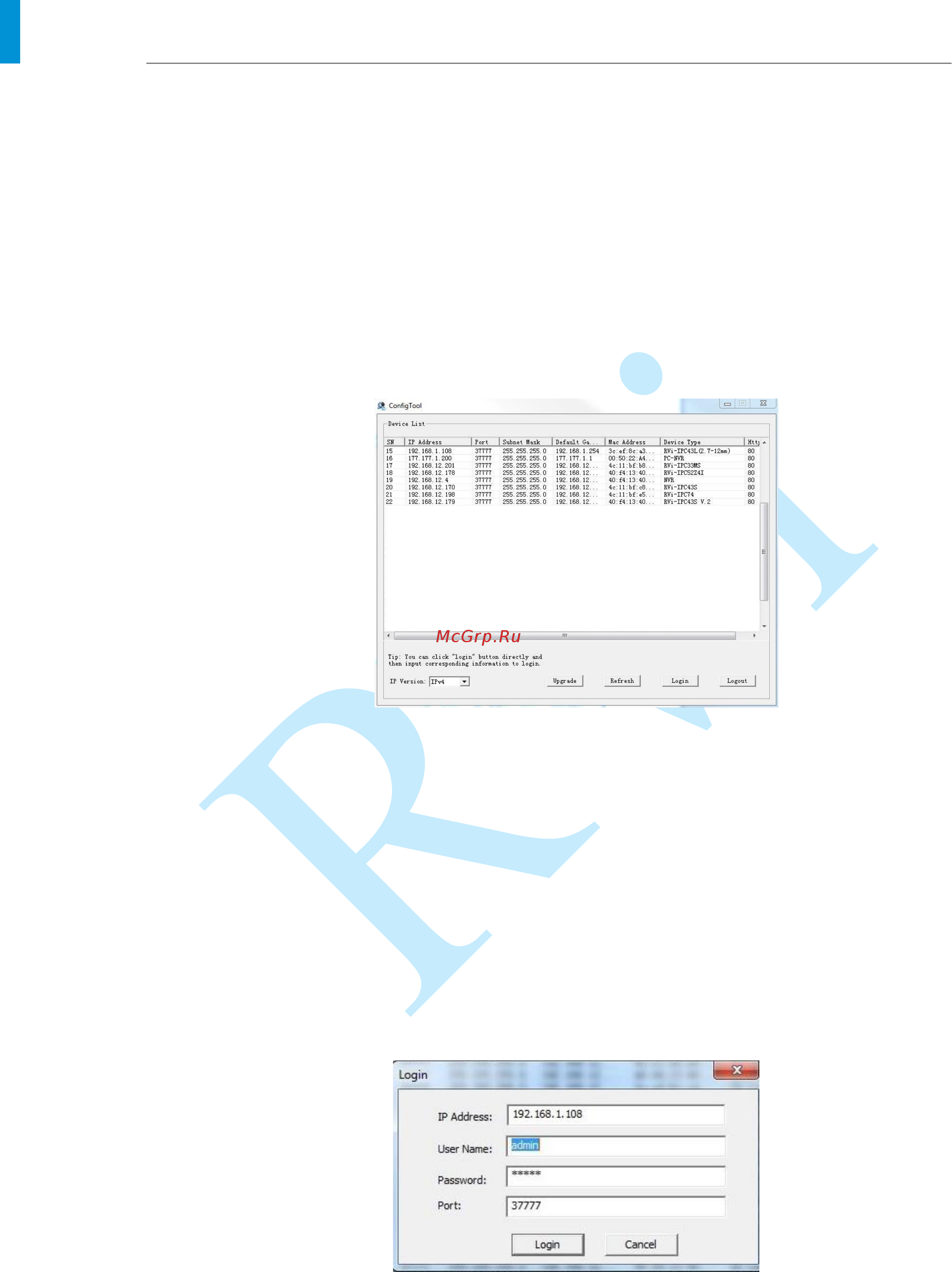

Запустите программу «Config Tool». Интерфейс программы
представлен на рисунке 3.3.1. В списке устройств (Device List) отобразятся:
IP-адрес, номер порта, маска подсети, шлюз, МАС адрес и наименование
модели устройства.
Рис. 3.3.1
Для изменения IP-адреса камеры, необходимо в меню списка устройств
(рис. 3.3.1) дважды кликнуть левой клавишей мыши на IP-адрес камеры.
В появившемся окне необходимо ввести корректный IP-адрес устройства
в формате IPv4, имя пользователя (User Name), пароль (Password) и порт
управления (Port, по умолчанию – 37777). После ввода корректных данных
необходимо нажать на клавишу «Login». На рисунке 3.3.2 отображено окно
«Login», в котором отображаются IP-адрес, имя пользователя, пароль и номер
порта. Примечание: номер порта управления должен совпадать с номером
TCP порта камеры, установленным в WEB интерфейсе.
Рис. 3.3.2
