Руководство по эксплуатации
8
2.2. Описание разъемов
Все основные разъемы камеры видеонаблюдения расположены
на коммутационном кабеле (см. рис. 2.2.1).
Внимание! Компоновка и наличие дополнительных разъемов могут
быть изменены в зависимости от модификации устройства.

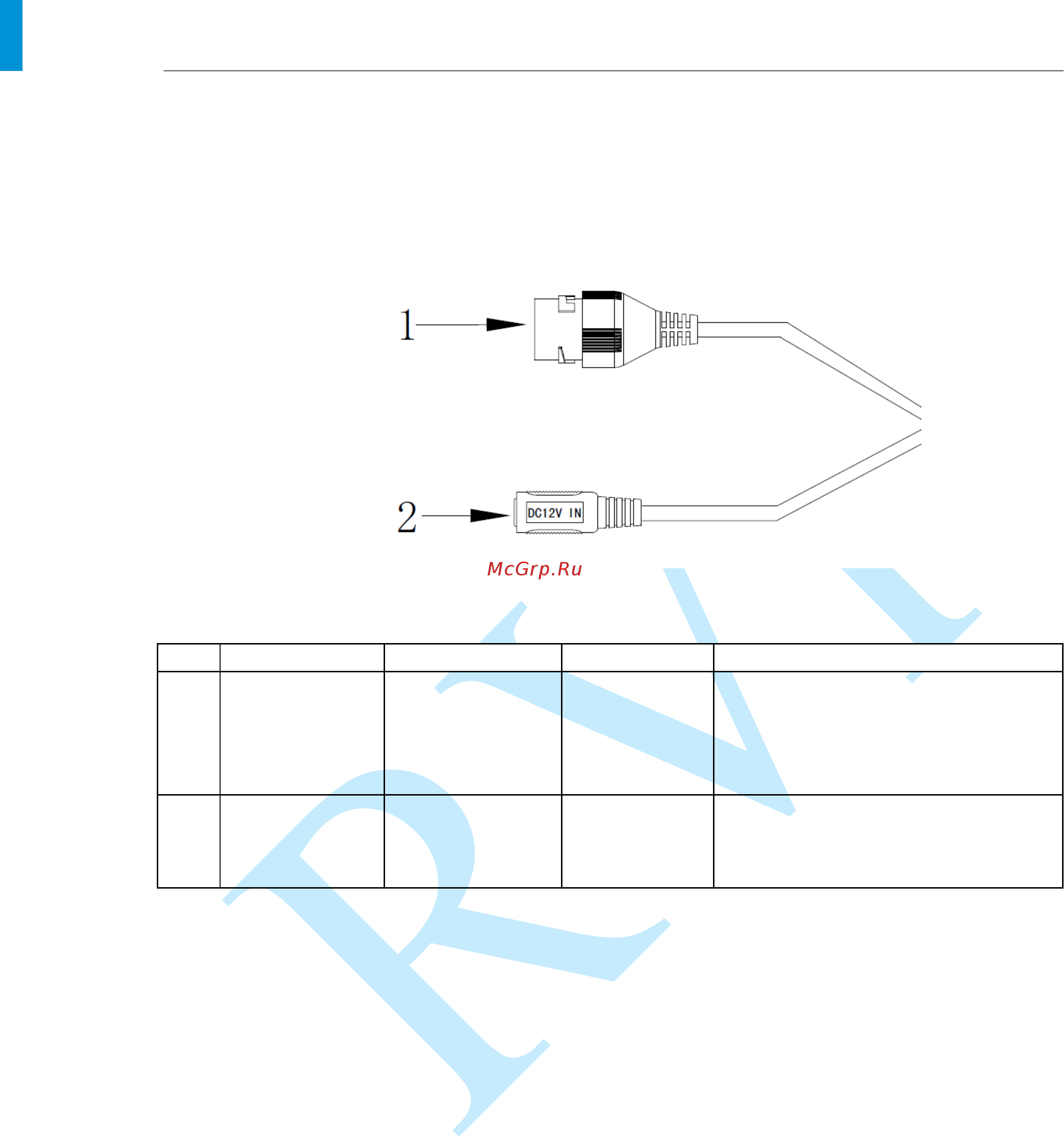

Рис. 2.2.1 Коммутационный кабель
№
Наименование
Назначение
Тип
Функция
1
LAN
Сетевой порт
10Base-T /
100Base-TX
Ethernet порт
Подключается стандартным
Ethernet-кабелем. Поддерживает
передачу питания по стандарту
PoE.
2
DC 12V
Разъем питания
Под
коннектор
FW-16
Разъём питания. Для подачи
напряжения 12V DC.
Таблица 2.2.1. Описание разъемов камеры видеонаблюдения
