Vision Fitness T60 [6/22] Инструкции по сборке
![Vision Fitness T60 [6/22] Инструкции по сборке](/views2/1377520/page6/bg6.png)
6

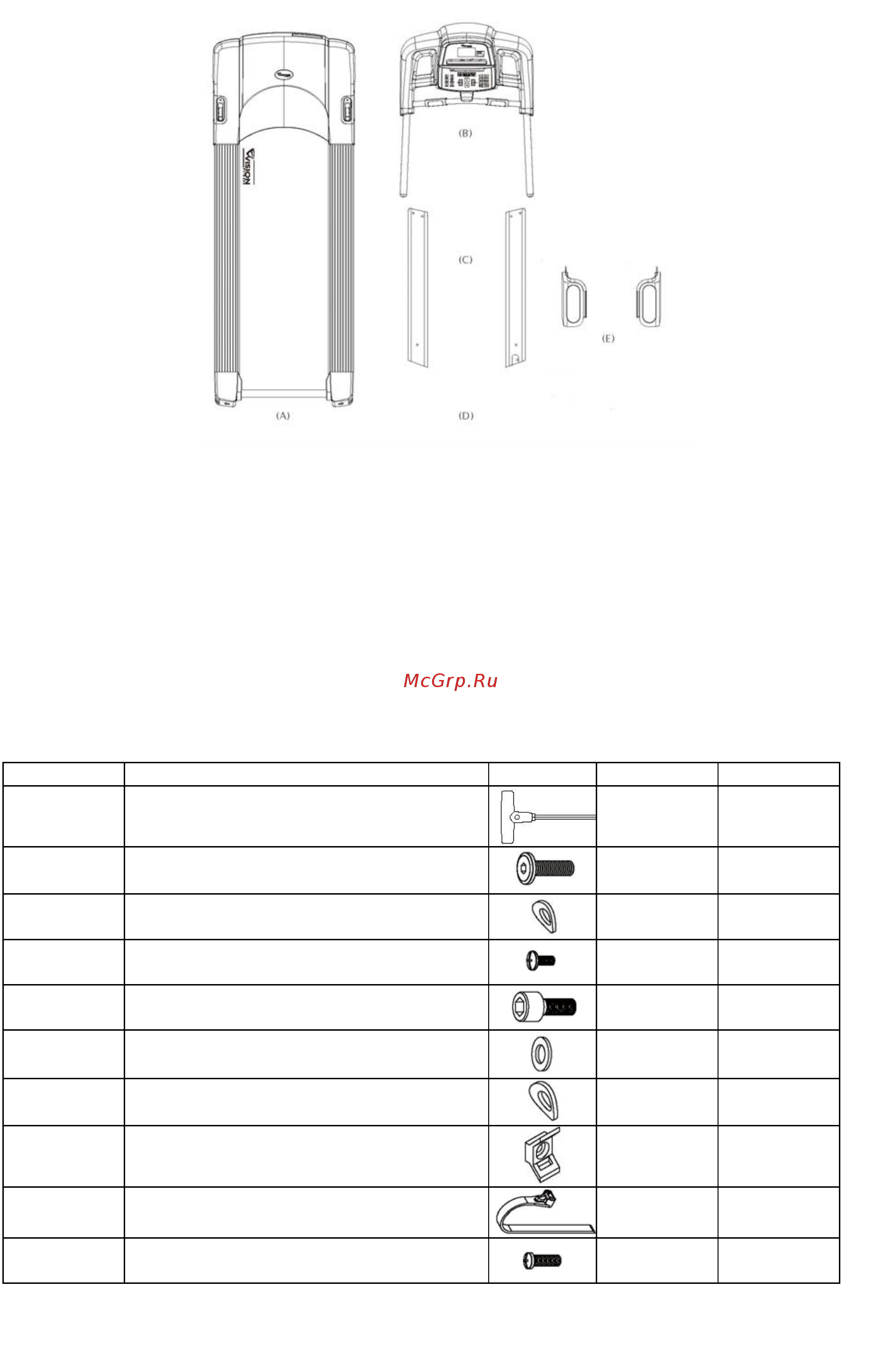

A) Корпус;
B) Консоль;
C) Стойки консоли;
D) Набор крепежа;
E) Крышка мотора левая/правая.
ИНСТРУКЦИИ ПО СБОРКЕ
Перед началом сборки убедитесь, что шнур питания не подключен к розетке. Для правильной
сборки T60ознакомьтесь с данной инструкцией:
КРЕПЕЖ
ДЕТАЛЬ № ОПИСАНИЕ ВИД КОЛ-ВО ПАКЕТ
Z08 Т-ОБРАЗНЫЙ КЛЮЧ 8 ММ. 1
Z50
ВИНТ С ИСТОНЧЕННОЙ ГОЛОВКОЙ ПОД
КЛЮЧ-ШЕСТИГРАННИК (M8*1.5P*15L)
10 БЕЛЫЙ
Z51 ШАЙБА ДУГОВАЯ (Ø8.2*Ø18*1.5T)
2 БЕЛЫЙ
Z53
ВИНТ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ПОД
КРЕСТООБРАЗНЫЙ ШЛИЦ (M5*0.8P*12L)
10
ЧЕРНЫЙ/
ЖЕЛТЫЙ
Z54
ВИНТ С ГОЛОВКОЙ ПОД КЛЮЧ-
ШЕСТИГРАННИК (M10*1.5P*20L)
6 СИНИЙ
Z55 ШАЙБА ПЛОСКАЯ (Ø10.5*Ø18*2.0T)
4 СИНИЙ
Z56 ШАЙБА ДУГОВАЯ (Ø10.2*Ø20*1.5T)
2 СИНИЙ
Z62
СЕДЛООБРАЗНЫЙ ДЕРЖАТЕЛЬ ДЛЯ
КАБЕЛЬНОЙ ПРЯЖКИ (HC-4 KSS)
1 КРАСНЫЙ
Z63
РАЗЪЕМНАЯ КАБЕЛЬНАЯ ПРЯЖКА
(HV150HB KSS)
1 КРАСНЫЙ
Z64
ВИНТ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ПОД
КРЕСТООБРАЗНЫЙ ШЛИЦ (M5*0.8P*20L)
1 КРАСНЫЙ
