Vision Fitness T60 [7/22] Схема сборки
![Vision Fitness T60 [7/22] Схема сборки](/views2/1377520/page7/bg7.png)
7

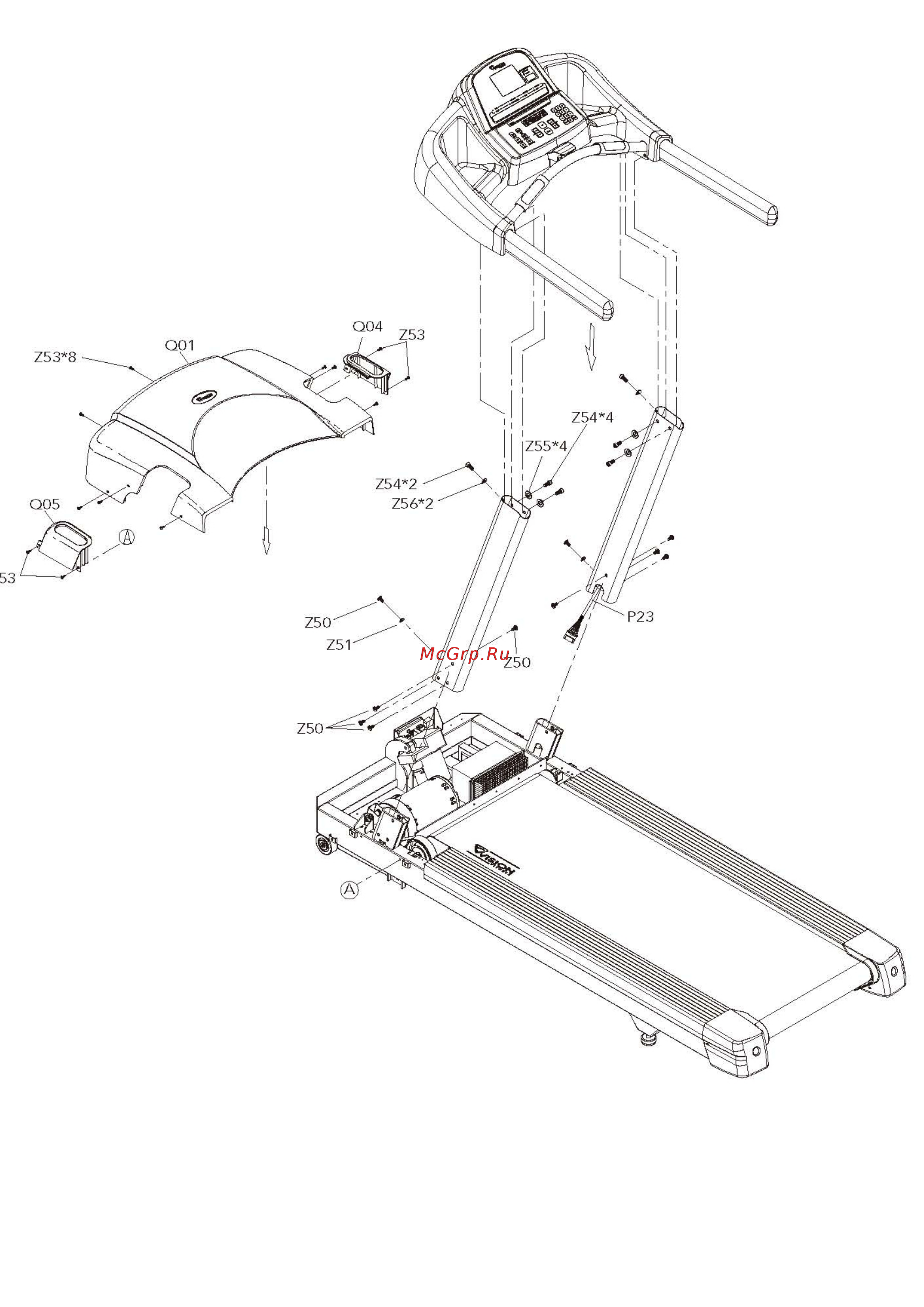

СХЕМА СБОРКИ
ПОРЯДОК СБОРКИ
ВНИМАНИЕ: После завершения установки беговую дорожку необходимо откалибровать с
помощью функции AUTO-CHECK. В противном случае значения скорости и угла наклона
бегового полотна могут быть неверны, что приведет к порче тренажера. Не стойте на
беговом полотне при выполнении функции AUTO-CHECK.
ШАГ 1: Снятие кожуха двигателя
